Oprava riadiacej jednotky ZF Intardéra EST54 T pre vozidlá Tatra Phoenix

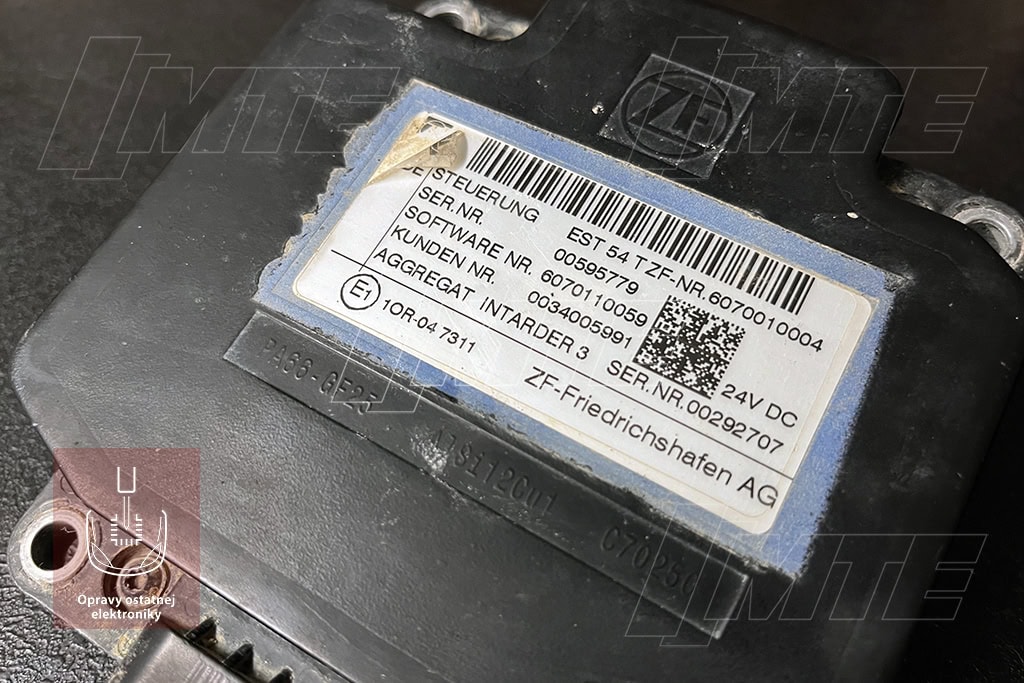

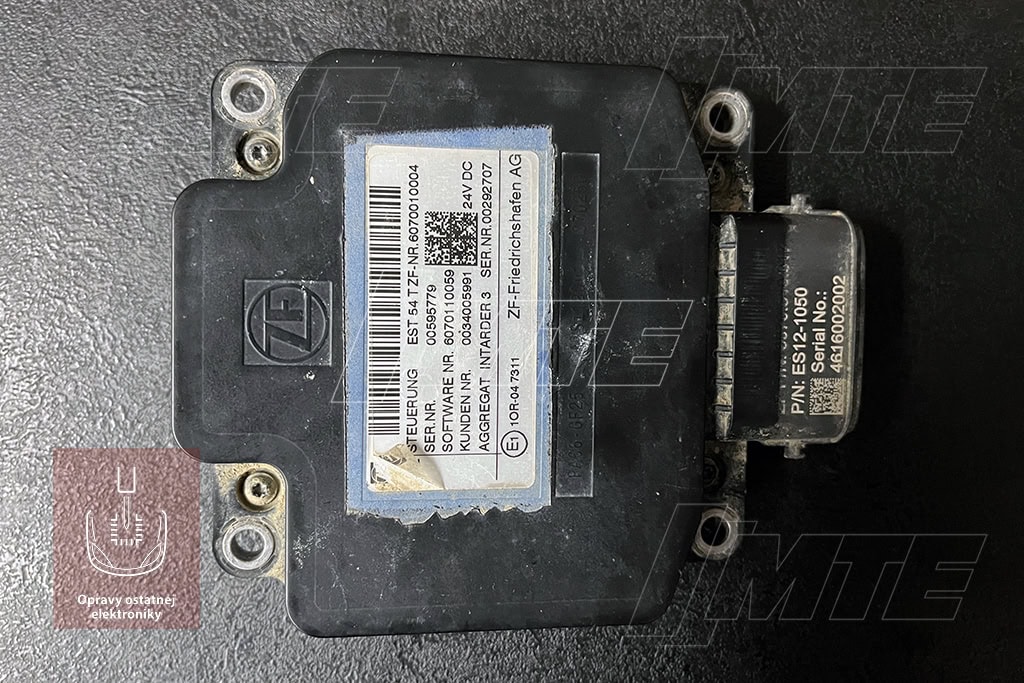

Vodiči vozidiel Tatra Phoenix sa spoliehajú na výkonný motor Paccar a rovnako tak aj na precízne spomaľovanie pomocou retardéra pri jazde z kopca. Kľúčovú úlohu v tomto procese hrá riadiaca jednotka ZF Intarder EST54 T s označením 6070010004. A práve takúto nefunkčnú jednotku sme nedávno prijali na opravu v našom servisnom stredisku.

Nenápadný hrdina v podvozku

Pre laika je to len ďalšia “krabička” plná elektroniky. V skutočnosti je táto riadiaca jednotka kľúčovým komponentom pre bezpečnosť a efektivitu prevádzky vozidla. Jej úlohou je riadenie ZF Intardéra – hydrodynamického retardéra. Tento systém umožňuje vodičovi efektívne a plynulo spomaľovať vozidlo bez nutnosti použitia hlavných bŕzd. Výsledkom je nielen zvýšená bezpečnosť pri jazde z kopca, ale aj výrazné zníženie opotrebenia brzdového obloženia a kotúčov, čo v konečnom dôsledku šetrí nemalé prevádzkové náklady.

Riadiaca jednotka EST54 T spracováva signály od vodiča (cez páčku ovládania retardéra), z prevodovky a ďalších senzorov vo vozidle, aby presne a v zlomku sekundy dávkovala brzdný účinok intardéra. Je to sofistikovaný dirigent, ktorý musí dokonale zladiť komplexný orchester hydrauliky a elektroniky.

Keď dirigent stratí taktovku: Najčastejšie poruchy

Do nášho servisného strediska nám bola doručená riadiaca jednotka s typickým popisom problému: retardér vo vozidle bol nefunkčný a palubná doska hlásila poruchu. Diagnostika samotnej jednotky bola prvým a najdôležitejším krokom.

Na základe našich skúseností a dostupných technických zdrojov sa pri týchto riadiacich jednotkách stretávame s niekoľkými typickými okruhmi problémov:

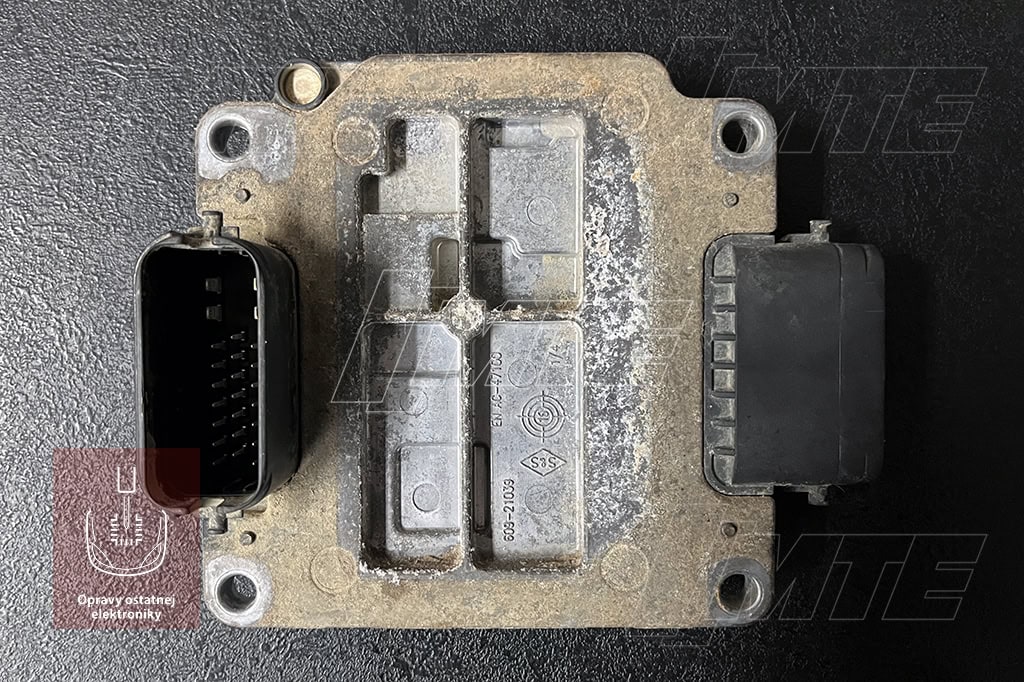

• Problémy s napájaním a komunikáciou: Častou príčinou je poškodenie vplyvom vonkajších faktorov, ako je voda a nečistoty, ktoré vedú ku korózii konektorov a pinov. To môže spôsobiť prerušenie komunikácie po CAN-Bus zbernici alebo úplnú stratu napájania jednotky.

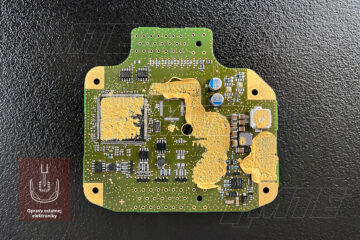

• Vnútorné elektronické zlyhanie: Ako každé elektronické zariadenie, aj táto riadiaca jednotka je náchylná na poruchy jednotlivých komponentov na doske plošných spojov. Môže ísť o zlyhanie procesora, pamäte alebo výkonových tranzistorov, ktoré ovládajú proporcionálne a aktivačné ventily samotného intardéra.
• Softvérové chyby: Hoci menej časté, môže dôjsť aj k poškodeniu softvéru riadiacej jednotky, čo vedie k jej nesprávnej alebo žiadnej funkcii.

Reč chybových kódov

Diagnostický systém vozidla pri poruche jednotky EST54 T často odhalí špecifické chybové kódy. Hoci sa ich presné znenie môže líšiť v závislosti od diagnostického nástroja, najčastejšie sa stretávame s kódmi, ktoré poukazujú na konkrétne problémy. Medzi tie najbežnejšie patria:

• SPN 4211, FMI 3, 6, 14: Tieto kódy typicky poukazujú na problém s proporcionálnym solenoidovým ventilom. Môže ísť o skrat na kostru (FMI 6), skrat na plus (FMI 3) alebo prerušený obvod (FMI 14). V praxi to znamená, že jednotka nedokáže správne regulovať tlak oleja v intardéri, a teda ani jeho brzdný účinok.
• SPN 4212, FMI 5, 6, 14: Podobne ako v predošlom prípade, tieto kódy sa vzťahujú na aktivačný solenoidový ventil, ktorý je zodpovedný za spustenie celého systému. Opäť ide o chyby v elektrickom obvode.
• SPN 4216, FMI 3, 4: Tieto chyby signalizujú problém s napätím v elektrickom systéme vozidla. Prepätie (FMI 3) alebo podpätie (FMI 4) môže nielen spôsobiť dočasnú nefunkčnosť, ale pri dlhšom trvaní aj trvalé poškodenie riadiacej jednotky.
• SPN 4218, FMI 12: Tento kód je priamym ukazovateľom na vnútornú poruchu samotnej riadiacej jednotky (IT-ECU). V takomto prípade je zvyčajne nevyhnutný odborný zásah do jej elektroniky.
• SPN 4221, FMI 16: Upozorňuje na prehrievanie riadiacej jednotky, čo môže byť spôsobené jej umiestnením, okolitými vplyvmi alebo vnútorným skratom.

Oprava ako cesta k úspore

V prípade poškodenej riadiacej jednotky EST54 T stojí majiteľ vozidla pred rozhodnutím: kúpa nového dielu alebo oprava toho pôvodného. Cena novej jednotky sa môže vyšplhať na stovky až tisíce eur. V našom prípade, po dôkladnej diagnostike na stole, sme zistili poškodenie na vstupných obvodoch a v časti ovládania jedného zo solenoidových ventilov.

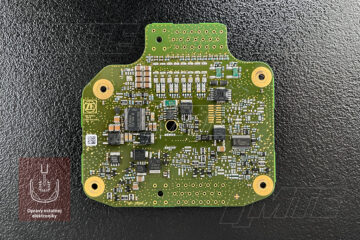

Vďaka špecializovanému vybaveniu a znalostiam sme dokázali poškodené komponenty na doske plošných spojov vymeniť, prekontrolovať ostatné súčiastky a celú jednotku otestovať na simulačnom zariadení. Po úspešnom teste bola jednotka pripravená na odoslanie späť zákazníkovi. Výsledkom je plne funkčný a spoľahlivý intardér za zlomok ceny nového dielu.

Príbeh tejto riadiacej jednotky je pripomienkou, že aj zdanlivo fatálna porucha nemusí znamenať koniec a drahú výmenu. Odborná oprava dokáže nielen ušetriť značné finančné prostriedky, ale aj vrátiť kľúčovému bezpečnostnému prvku Tatry Phoenix jeho plnú silu a spoľahlivosť.
