Kľúč k funkčnosti stroja: Hĺbková analýza a oprava riadiacej jednotky JCB Fastrac (728/23300)

Srdcom moderných stavebných a poľnohospodárskych strojov už dávno nie je len robustná oceľ a výkonná hydraulika. Kľúčovú úlohu dnes zohráva sofistikovaná elektronika, ktorá riadi každý aspekt ich prevádzky. Práve preto môže porucha jedného malého komponentu – riadiacej jednotky – odstaviť kolos s hmotnosťou niekoľkých ton. V našom servisnom stredisku sme sa nedávno venovali presne takémuto prípadu: oprave riadiacej jednotky s označením JCB 728/23300, ktorá je mozgom legendárnych traktorov JCB Fastrac.

Čo je riadiaca jednotka JCB 728/23300 a aká je jej úloha?

Táto riadiaca jednotka nie je len jednoduchým modulom. Je to centrálny počítač stroja (často označovaný ako VCU – Vehicle Control Unit), ktorý zodpovedá za kritické funkcie a komunikáciu medzi jednotlivými systémami. Medzi jej hlavné úlohy patrí:

• Riadenie prevodovky: Zabezpečuje plynulé a presné radenie prevodových stupňov, či už v automatickom alebo manuálnom režime.
• Komunikácia so systémami: Slúži ako komunikačný uzol medzi riadiacou jednotkou motora, palubným displejom, hydraulickým systémom a ďalšími modulmi prostredníctvom CAN-BUS zbernice.
• Spracovanie dát zo senzorov: Vyhodnocuje informácie zo snímačov rýchlosti, polohy, tlaku a teploty, na základe ktorých optimalizuje výkon stroja.
• Diagnostika: Monitoruje stav všetkých pripojených systémov a v prípade poruchy generuje a ukladá chybové kódy.

Jednoducho povedané, bez jej stopercentnej funkčnosti sa Fastrac stáva nehybným a nákladným kusom kovu.

Najčastejšie poruchy tejto riadiacej jednotky

Do nášho servisného strediska nám bola doručená práve táto jednotka s popisom viacerých problémov, ktoré sa na stroji prejavovali. Na základe našich skúseností a analýzy vieme identifikovať najčastejšie poruchy, ktoré tieto moduly postihujú:

1. Zlyhanie komunikácie na CAN-BUS zbernici: Ide o jednu z najbežnejších porúch. Jednotka prestane komunikovať s ostatnými modulmi v stroji. Prejavuje sa to tak, že palubný počítač neukazuje údaje o zaradenej rýchlosti, stroj nereaguje na pokyny alebo sa vôbec nedá naštartovať. Diagnostika vtedy hlási stratu komunikácie s modulom prevodovky.
2. Porucha ovládačov pre solenoidy: Riadiaca jednotka ovláda hydraulické ventily (solenoidy), ktoré fyzicky vykonávajú radenie. Ak zlyhajú výkonové tranzistory alebo ovládače vnútri jednotky, stroj má problémy s radením – trhanie, neschopnosť zaradiť určitý stupeň alebo úplné zablokovanie prevodovky.
3. Poškodenie vnútorného napájacieho obvodu: Vplyvom vibrácií, vlhkosti alebo napäťových špičiek môže dôjsť k poškodeniu interného zdroja jednotky. V takom prípade je jednotka úplne “mŕtva”, nereaguje na pripojenie napájania a nie je možné s ňou nadviazať diagnostickú komunikáciu.
4. Chyba spracovania signálov zo senzorov: Jednotka môže prestať správne čítať alebo interpretovať dáta zo senzorov rýchlosti kolies alebo otáčok na vstupe/výstupe prevodovky. Stroj sa potom správa nepredvídateľne a často prechádza do núdzového režimu.

Chybové kódy, ktoré signalizujú problém s riadiacou jednotkou

Hoci presné chybové kódy sa môžu líšiť v závislosti od konkrétneho modelu a verzie softvéru, existuje niekoľko typických kódov, ktoré často poukazujú priamo na hardvérovú chybu riadiacej jednotky:

• Kódy súvisiace s komunikáciou (napr. U-séria): Časté sú kódy ako U0101 (Lost Communication with TCM – Strata komunikácie s riadiacou jednotkou prevodovky) alebo všeobecné chyby CAN zbernice. Ak ostatné jednotky fungujú správne, problém je s vysokou pravdepodobnosťou v testovanom module.
• Kódy týkajúce sa napájania alebo procesora (napr. P-séria): Chyby ako P0606 (ECM/PCM Processor Fault) alebo kódy signalizujúce problém s vnútornou pamäťou (Checksum Error) sú jasným indikátorom vnútornej poruchy jednotky.
• Kódy signalizujúce problém s referenčným napätím: Porucha 5V referenčného napätia pre senzory je typickým prejavom hardvérového zlyhania. Diagnostika vtedy hlási chybu viacerých senzorov naraz, hoci samotné senzory sú v poriadku.
• Kódy pre obvody solenoidov: Chyby ako “Solenoid Circuit A/B/C Open” alebo “Short to Ground/Positive” (prerušený alebo skratovaný obvod solenoidu) často neznamenajú chybu samotného solenoidu, ale práve zlyhanie koncového stupňa v riadiacej jednotke, ktorý ho ovláda.

Proces opravy a finálne testovanie

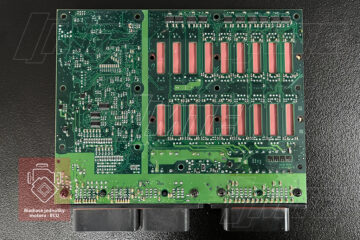

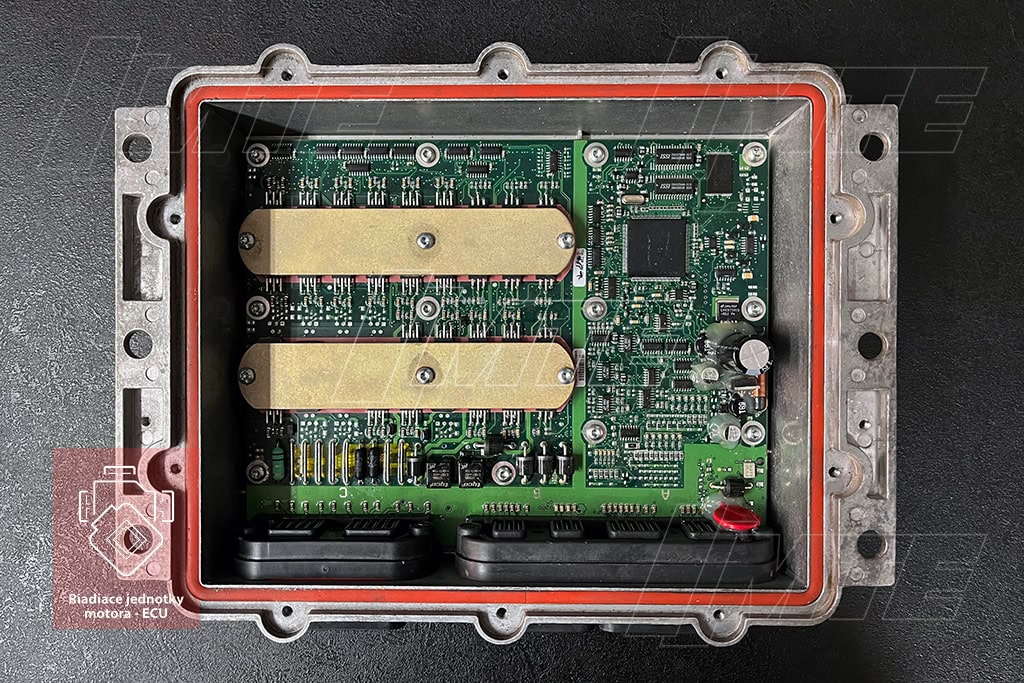

Po úvodnej diagnostike na našom špecializovanom pracovisku sme lokalizovali chybu v oblasti riadenia komunikácie a napájacích obvodov. Samotná oprava zahŕňala detailnú mikroskopickú inšpekciu dosky plošných spojov, identifikáciu a výmenu poškodených elektronických komponentov.

Kľúčovou fázou je však záverečné testovanie. Opravená jednotka je pripojená na simulátor, ktorý dokáže nasimulovať všetky vstupy a výstupy, ako keby bola pripojená priamo v stroji. Týmto spôsobom overíme nielen samotnú opravu, ale aj komplexnú funkčnosť všetkých obvodov, čo zaručuje 100% spoľahlivosť po jej opätovnom namontovaní.

Porucha riadiacej jednotky nemusí automaticky znamenať nákladnú výmenu za nový diel. Profesionálna oprava je efektívnym a ekonomicky výhodným riešením, ktoré vráti vášmu stroju JCB Fastrac plnú silu a funkčnosť. Ak sa stretávate s podobnými problémami, neváhajte sa obrátiť na naše servisné stredisko
