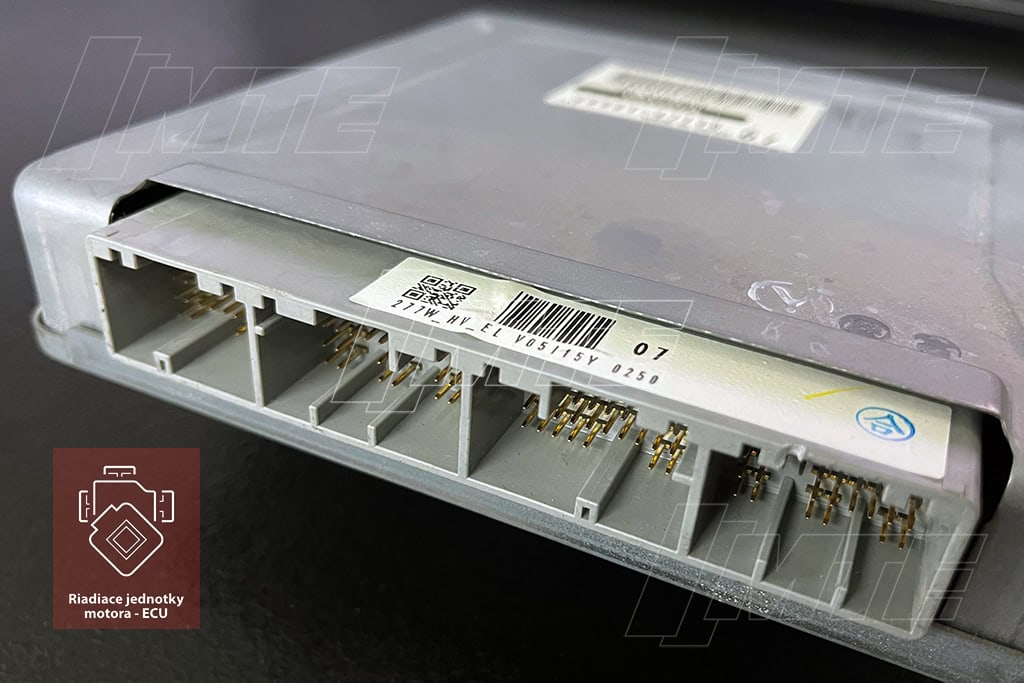

Riadiaca jednotka hybridného systému Toyota Prius (89981-47130): Identifikácia porúch a možnosti opravy

Hybridné vozidlá, na čele s priekopníckou Toyotou Prius, predstavujú komplexné prepojenie spaľovacej a elektrickej technológie. Pre bezchybnú koordináciu celého systému je nevyhnutný kľúčový komponent – riadiaca jednotka hybridného systému, známa ako HV Control (Hybrid Vehicle Control ECU). V našom servisnom stredisku sme nedávno úspešne realizovali opravu práve takéhoto modulu s výrobným číslom 89981-47130, čo nám dáva príležitosť detailne popísať jeho funkciu a najčastejšie poruchy.

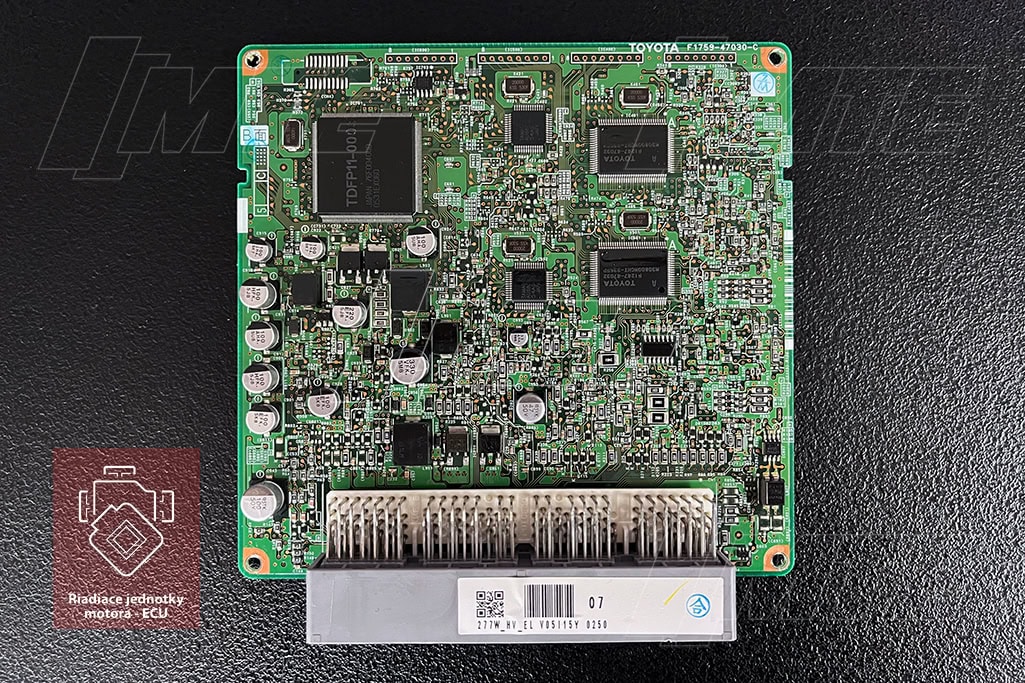

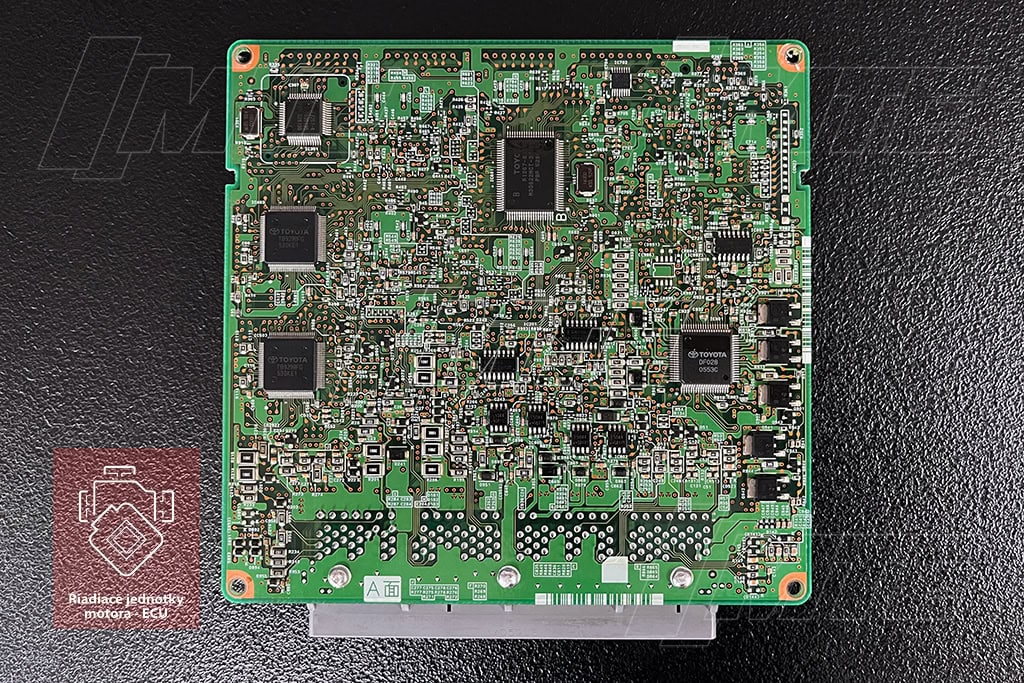

Aká je úloha HV Control ECU v systéme?

Túto jednotku možno považovať za centrálny riadiaci mozog celého hybridného pohonu. Jej zodpovednosť je rozsiahla a zahŕňa riadenie najdôležitejších procesov vo vozidle:

• Správa vysokonapäťovej batérie: Nepretržite monitoruje stav nabitia (SoC), teplotu a kondíciu jednotlivých článkov. Rozhoduje, kedy sa má batéria nabíjať (napríklad pri rekuperačnom brzdení) a kedy má dodávať energiu pre pohon.
• Riadenie invertora (meniča): Modul obsahuje kľúčový invertor, ktorý premieňa jednosmerné napätie (DC) z batérie na striedavé napätie (AC) pre pohon elektromotorov (MG1 a MG2) a naopak.
• DC/DC Konvertor: Zabezpečuje zníženie vysokého napätia z hybridnej batérie (cez 200V) na štandardných 12V. Týmto napája celú palubnú sieť – svetlá, infotainment, ostatné riadiace jednotky a hlavne dobíja 12V akumulátor.
• Komunikácia a stratégia pohonu: Neustále komunikuje s riadiacou jednotkou motora, prevodovky a ďalšími systémami, aby zabezpečila plynulý a maximálne efektívny prechod medzi elektrickým, spaľovacím a kombinovaným pohonom.

Bez funkčnej HV Control jednotky je Toyota Prius prakticky nepojazdná.

Typické poruchy a ich symptómy

Ako každá komplexná elektronika, aj HV Control ECU podlieha opotrebovaniu vplyvom veku, tepelného zaťaženia a prevádzkových hodín. Z praxe nášho servisného strediska identifikujeme tieto najčastejšie prejavy poruchy:

• Vozidlo sa neaktivuje do stavu “READY”: Po stlačení štartovacieho tlačidla sa rozsvietia kontrolky, no systém hybridného pohonu sa neaktivuje a jazda nie je možná.
• Aktivácia varovných kontroliek: Na prístrojovej doske svieti hlavná varovná kontrolka (červený trojuholník) a zobrazuje sa hlásenie “Check Hybrid System”.
• Problémy s 12V akumulátorom: Opakovane vybitá 12V batéria je častým indikátorom zlyhania integrovaného DC/DC konvertora, ktorý ju nedokáže správne dobíjať.
• Strata komunikácie s jednotkou: Diagnostický prístroj sa nedokáže spojiť s riadiacou jednotkou hybridného systému.

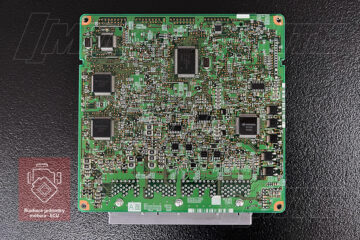

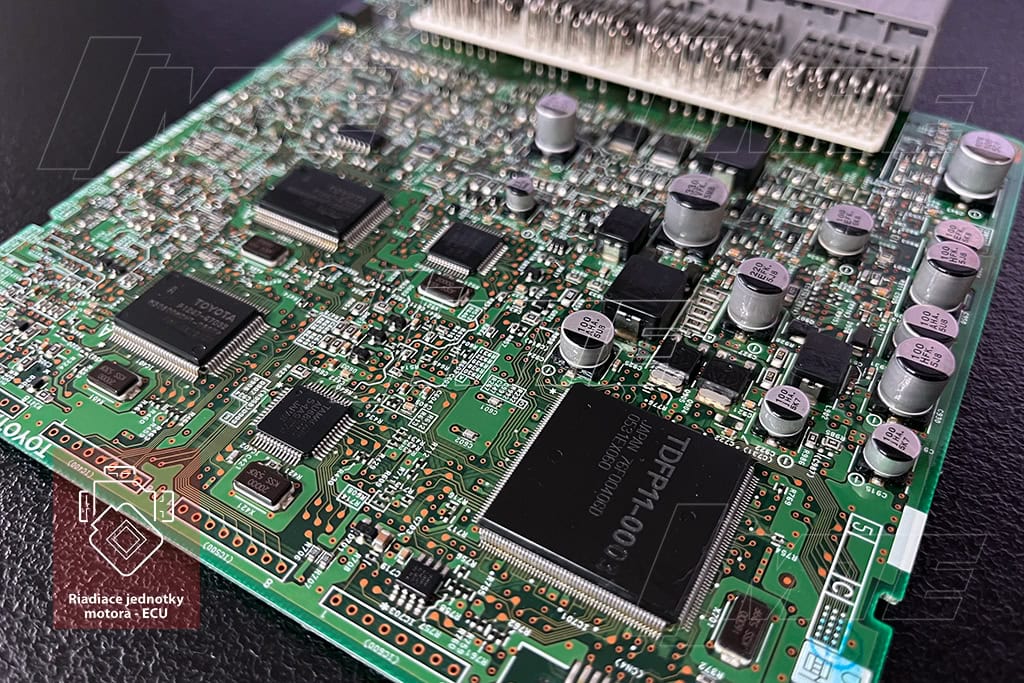

Príčinou týchto stavov býva najčastejšie zlyhanie výkonových modulov (IPM) v invertorovej časti alebo porucha v napájacích obvodoch DC/DC meniča.

Diagnostické chybové kódy (DTC)

Profesionálna diagnostika je základom úspešnej opravy. Chybové kódy (DTC) uložené v pamäti nám poskytujú presné nasmerovanie. Pri poruchách jednotky 89981-47130 sa najčastejšie stretávame s týmito kódmi:

• P3000 (Battery Control System Malfunction): Všeobecný kód signalizujúci problém v hybridnom systéme. Vyžaduje si ďalšiu, podrobnejšiu diagnostiku na presné určenie zdroja poruchy.
• P0A94 (DC/DC Converter Performance): Špecifický kód, ktorý priamo odkazuje na poruchu v časti meniča napätia. Často súvisí s problémami dobíjania 12V batérie.
• P0A7A (Generator Inverter Performance): Tento kód indikuje problém s invertorom, ktorý riadi motorgenerátor 1 (MG1).
• P0A78 (Drive Motor ‘A’ Inverter Performance): Podobne ako predchádzajúci, tento kód sa týka poruchy invertora pre hlavný trakčný motorgenerátor 2 (MG2).

Oprava takejto riadiacej jednotky je odborný proces, ktorý si vyžaduje hĺbkové znalosti výkonovej elektroniky a prácu na špecializovanom pracovisku. Úspešným repasom nielen výrazne znižujeme náklady pre klienta v porovnaní s cenou nového dielu, ale zároveň prispievame k udržateľnosti a znižovaniu elektronického odpadu.

Ak vo vašom hybridnom vozidle evidujete podobné problémy, neváhajte kontaktovať naše servisné stredisko. Vykonáme dôkladnú diagnostiku a navrhneme najefektívnejšie riešenie vášho problému

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé autá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
