Mercedes W447 (FBS4): Detailný pohľad na funkciu a zlyhania modulu A4479007606

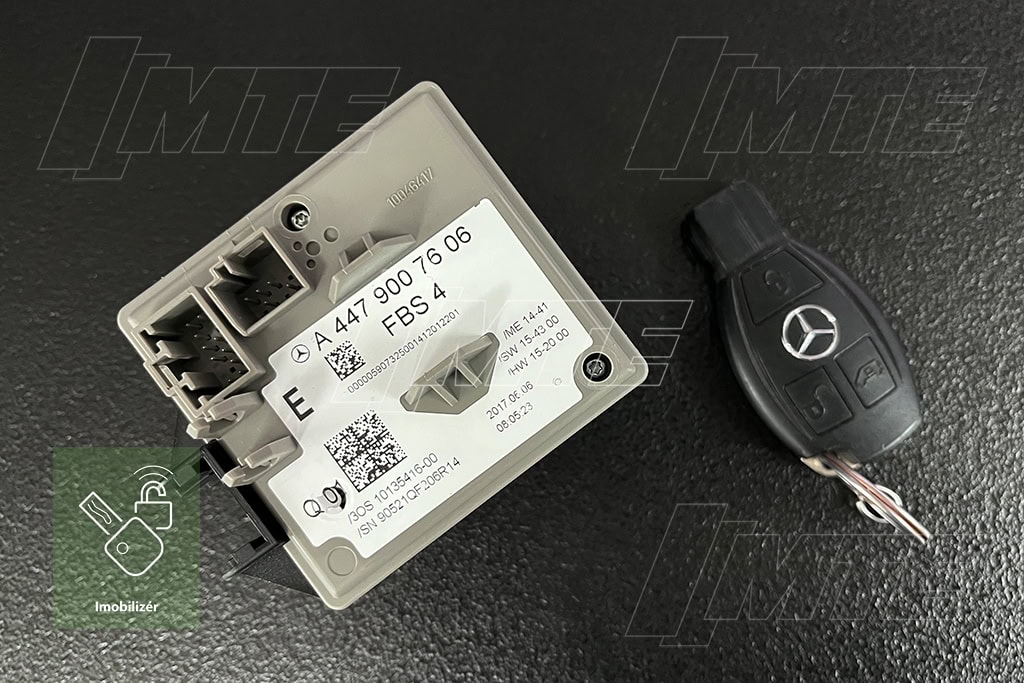

Medzi komponentmi, ktoré sa pravidelne objavujú na stoloch v našom servisnom stredisku, je aj modul EIS/EZS (Elektronický spínač zapaľovania) s číslom dielu A4479007606. Táto jednotka je neoddeliteľnou súčasťou modernej generácie vozidiel Mercedes-Benz, konkrétne modelu W447 (Vito / V-Trieda), a je kľúčová pre funkciu systému imobilizéra FBS4 (Fahrberechtigungssystem 4).

Keďže sa špecializujeme na opravy riadiacich jednotiek a nie celých vozidiel, naša analýza sa zameriava priamo na túto jednotku, jej funkciu a typické poruchy, s ktorými nám ju servisy zasielajú.

Čo je úlohou modulu EIS/EZS?

Modul EIS/EZS je v podstate centrálny mozog celého systému autorizácie štartu. Už dávno nejde len o mechanickú súčiastku, do ktorej sa vkladá kľúč. V systéme FBS4 plní niekoľko kritických úloh:

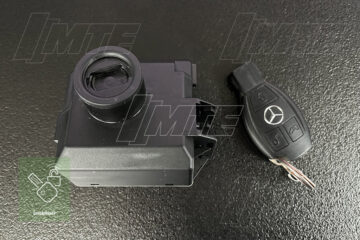

1. Autorizácia kľúča: Jednotka bezdrôtovo komunikuje s kľúčom od vozidla. Overuje jeho kryptografické dáta a zisťuje, či ide o oprávnený kľúč.
2. Udelenie povolenia: Po úspešnej autentifikácii kľúča vyšle EIS modul digitálne “povolenie na štart” do dvoch hlavných komponentov:
   • Do riadiacej jednotky motora (ECU): Tým jej povolí spustiť proces štartovania a vstrekovania paliva.
   • Do elektronického zámku volantu (ESL/ELV): Dáva pokyn na fyzické odomknutie stĺpika riadenia.
3. Aktivácia palubnej siete: Zodpovedá za “prebudenie” ostatných systémov vo vozidle, ako je napríklad prístrojová doska (budíky), po zasunutí alebo otočení kľúča.

Stručne povedané, bez 100% funkčného modulu EIS vozidlo zostane úplne imobilné, aj keby bol kľúč, batéria a štartér v dokonalom poriadku.

Najčastejšie prejavy porúch modulu A4479007606

Zlyhanie tohto modulu sa zvyčajne prejavuje veľmi jednoznačne. Technici v servisoch, ktorí nám jednotky posielajú, najčastejšie reportujú nasledujúce symptómy priamo z vozidla:

• Žiadna reakcia na kľúč: Kľúčom sa dá v spínačke otočiť (alebo ho systém rozpozná), ale palubná doska sa vôbec nerozsvieti a nezapne sa zapaľovanie.
• Vozidlo neštartuje: Zapaľovanie sa síce zapne (budíky svietia), ale štartér vôbec nereaguje na pokyn na štart.
• Volant zostáva zamknutý: Systém neodomkne elektronický zámok volantu (ESL).
• Intermitentné (občasné) zlyhanie: Porucha sa najprv prejavuje sporadicky – niekedy vozidlo naštartuje, inokedy nie. Postupom času sa stav zhoršuje až do úplného zlyhania.

Častou príčinou týchto zlyhaní, okrem bežného opotrebenia elektronických komponentov, môžu byť aj externé faktory, ako sú napäťové špičky v sieti vozidla (napríklad pri štartovaní cez káble) alebo dlhodobo slabá batéria.

Hlbšie technické súvislosti: Autorizačný “Handshake”

Aby sme pochopili, prečo tieto moduly zlyhávajú, je dôležité pozrieť sa na proces autorizácie, ktorý EIS riadi. Nie je to len jeden signál; je to presne definovaná reťazová reakcia (“handshake”), ktorá musí prebehnúť správne:

1. EIS (modul A4479007606) deteguje kľúč a načíta jeho unikátne kryptografické dáta.
2. Po overení platnosti kľúča pošle EIS kryptovaný príkaz na odomknutie do elektronického zámku volantu (ESL/ELV).
3. Modul ESL/ELV musí tento príkaz prijať, fyzicky odomknúť zámok a poslať späť do EIS potvrdzovací signál “odomknutý a overený”.
4. Až po prijatí tohto potvrdenia udelí EIS finálne povolenie riadiacej jednotke motora (ECU) a zároveň aktivuje zapaľovanie (prístrojovú dosku).

Ak ktorýkoľvek krok v tomto reťazci zlyhá, celý proces sa zastaví. Vozidlo sa nespustí.

Kľúčový rozdiel v generácii FBS4, ktorú používa W447, je extrémna úroveň zabezpečenia. Na rozdiel od staršieho systému FBS3, akákoľvek výmena kľúčových komponentov imobilizéra (vrátane EIS, ESL alebo ECU) si vyžaduje zložitú online autorizáciu a kódovanie (SCN) cez servery výrobcu. To je hlavný dôvod, prečo je oprava pôvodnej jednotky A4479007606 pre servisy a majiteľov vždy preferovanou, rýchlejšou a podstatne ekonomickejšou voľbou ako výmena za nový diel.

Diagnostika a chybový kód B17FF00

Predtým, ako sa modul dostane k nám na stôl, prechádza vo vozidle diagnostikou. Zďaleka najčastejší chybový kód spojený s touto poruchou je:

B17FF00 – Status of control lines “electric steering lock” is implausible. (Stav riadiacich vedení “elektrický zámok riadenia” je nevierohodný.)

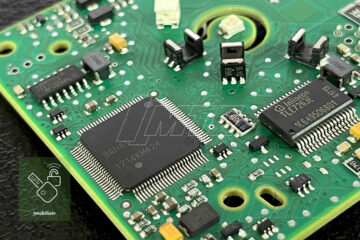

Tento kód presne popisuje prerušenie vyššie uvedeného “handshake”. EIS modul (ako “master” komponent) v podstate hlási, že má problém v komunikácii so zámkom volantu (ESL). Buď EIS nedokáže signál správne odoslať (kvôli vnútornej chybe na doske, napr. chybný CAN transceiver alebo ovládač), alebo modul ESL z nejakého dôvodu neodpovedá.

Z našej praxe pri opravách tejto konkrétnej jednotky vieme, že chyba je veľmi často lokalizovaná práve v samotnom module EIS A4479007606.

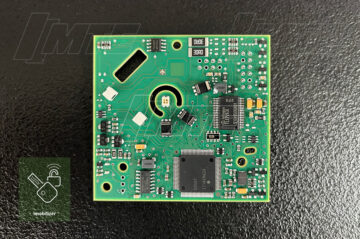

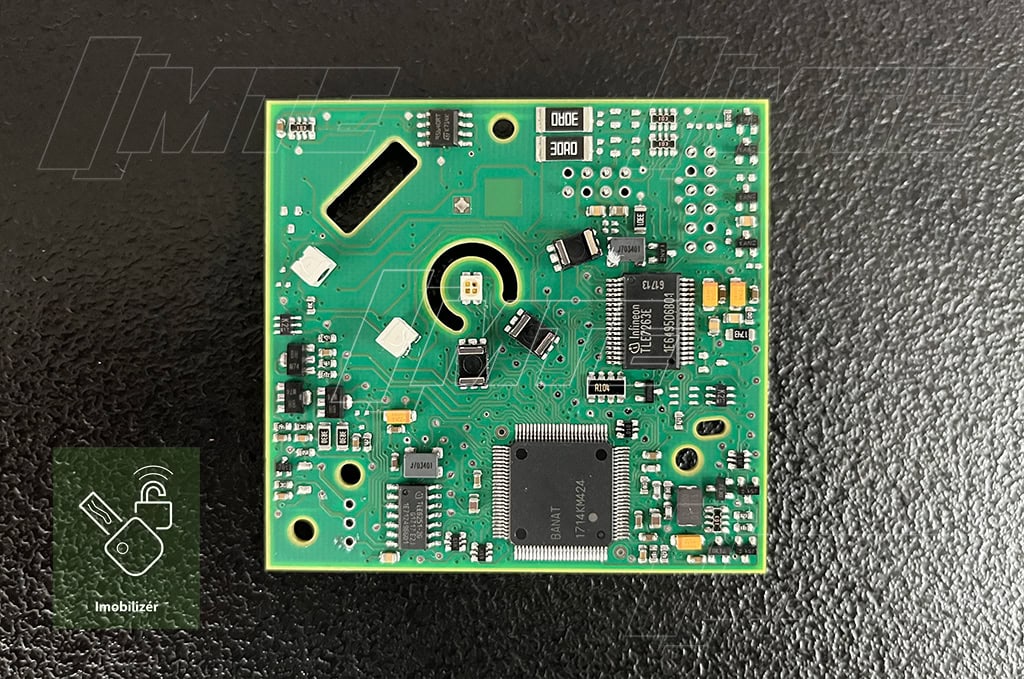

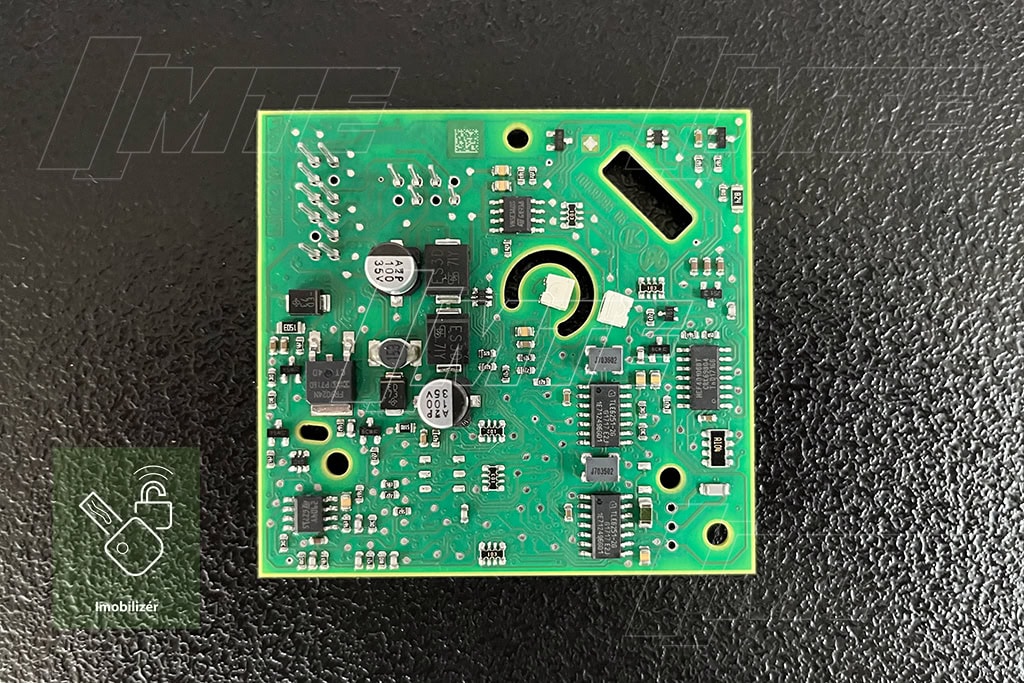

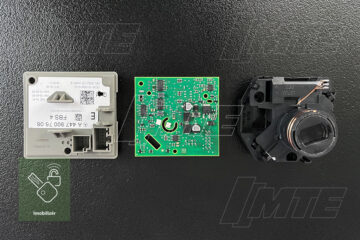

Oprava v našom stredisku preto zahŕňa detailnú diagnostiku na úrovni dosky plošných spojov, testovanie komunikácie na špecializovanom testovacom pracovisku (simulujeme prítomnosť zámku volantu aj kľúča) a výmenu chybných komponentov, čím sa obnoví plná funkčnosť autorizačného systému FBS4.

---
