Analýza porúch a oprava združeného prístroja Volvo (11443770-P01)

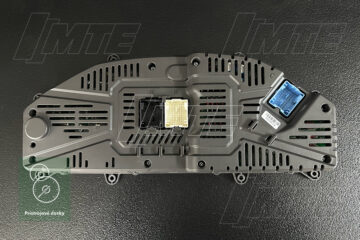

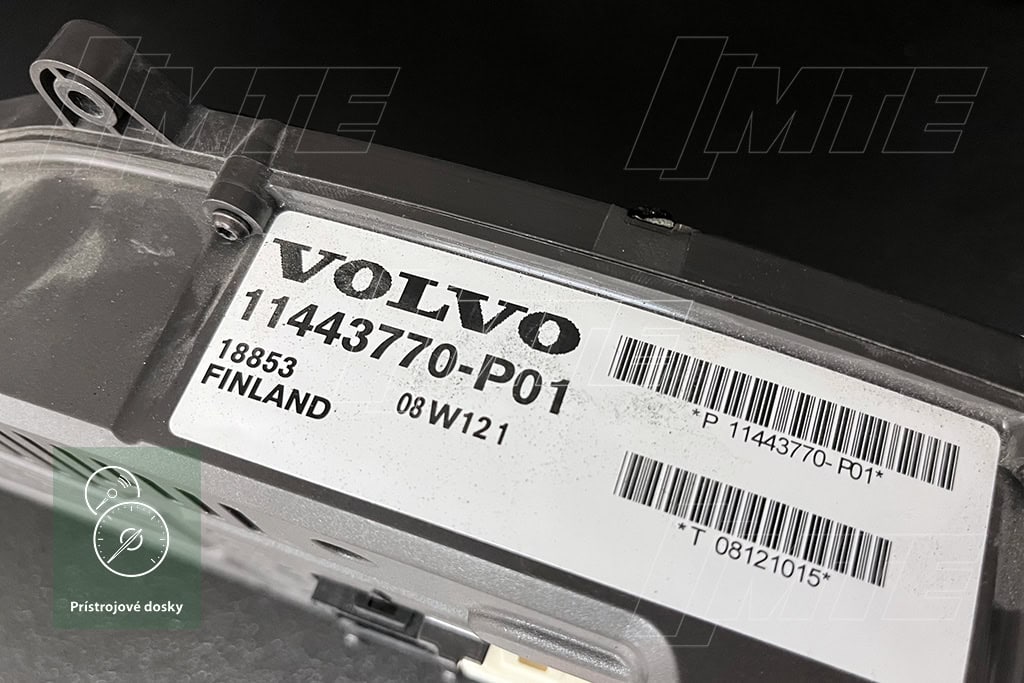

Viditeľnosť a okamžitá informovanosť sú pre operátora ťažkého stroja absolútne kľúčové. V kolesových nakladačoch Volvo, konkrétne v populárnych modeloch radu F (ako L70F, L90F, L110F, L120F, L150F, L180F či L220F), túto úlohu plní centrálny združený prístroj. Nedávno sme v našom servisnom stredisku úspešne dokončili opravu jedného z týchto modulov, špecificky modelu s označením 11443770-P01 (18853 08W121). Tento diel je rovnako známy aj pod alternatívnymi číslami 11380400 a 11383500.

Keďže sme špecializované servisné stredisko zamerané výhradne na elektroniku, fyzicky k nám nikdy neprichádzajú celé stroje. Prijímame iba demontované riadiace jednotky a panely, čo nám umožňuje vykonať hĺbkovú analýzu a opravu na úrovni komponentov.

🖥️ Akú funkciu plní tento panel?

Tento modul, často označovaný ako I-ECU (Instrument Control Unit), je oveľa viac než len súbor ukazovateľov. Predstavuje hlavné komunikačné rozhranie medzi operátorom a strojom.

• Centrum informácií: Zobrazuje všetky kľúčové prevádzkové údaje – od otáčok motora, teploty hydrauliky a chladiacej kvapaliny, až po stav paliva a tlaky v systéme.
• Komunikačná brána: Prijíma, spracúva a zobrazuje dáta z ostatných hlavných riadiacich jednotiek v stroji (ako V-ECU a E-ECU) prostredníctvom dátovej zbernice CAN-Bus.
• Diagnostický displej: Je to prvá línia diagnostiky. Informuje operátora o akýchkoľvek aktívnych varovaniach alebo chybových kódoch (DTC), ktoré stroj zaznamenal.

Ak tento panel zlyhá, operátor je v podstate “slepý”. Prevádzka stroja bez kľúčovej spätnej väzby je neefektívna a predstavuje bezpečnostné riziko.

⚠️ Typické poruchy a ich prejavy

Na základe našich skúseností a dostupných technických dát sa pri týchto paneloch stretávame s niekoľkými opakujúcimi sa symptómami zlyhania.

• Problém pri studenom štarte: Toto je jeden z najšpecifickejších a najčastejších príznakov. Operátor otočí kľúčom (najmä v chladnejšom počasí), no panel zostane mŕtvy – nerozsvieti sa. Často sa stáva, že panel naskočí až po niekoľkých opakovaných pokusoch o vypnutie a zapnutie zapaľovania.
• Zlyhanie hlavného LCD displeja: LCD panel je náchylný na poškodenie.
  • Strata pixelov alebo čiary: Na displeji sa objavujú permanentné horizontálne alebo vertikálne čiary, prípadne časti displeja “vypadávajú”.
  • Vyblednutý displej: Kontrast je veľmi nízky, údaje sú ťažko čitateľné, najmä na priamom slnku.
  • Úplný výpadok: Displej zostáva čierny, aj keď okolité kontrolky môžu fungovať.
• Zlyhanie podsvietenia: Panel ako taký funguje, ale v tme je nečitateľný, pretože podsvietenie (či už ručičiek alebo LCD) zlyhalo alebo bliká.
• Celkový výpadok jednotky: Panel je úplne “mŕtvy” a nereaguje za žiadnych okolností. Príčinou býva často porucha v internej napájacej časti na základnej doske alebo zlyhanie procesora.

🤔 Ako je to s chybovými kódmi?

Pri poruche združeného prístroja je dôležité rozlišovať dve situácie:

1. Kódy, ktoré panel zobrazuje: Ak panel funguje a zobrazuje vám chybový kód (napr. z motora alebo prevodovky), panel samotný je s najväčšou pravdepodobnosťou v poriadku a plní si svoju funkciu – informuje vás o probléme inde.
2. Kódy, ktoré sa týkajú samotného panela: Keď zlyhá samotný združený prístroj (napr. je mŕtvy), logicky nemôže zobraziť svoj vlastný chybový kód.

Skutočným “chybovým kódom” v tomto prípade je, že ostatné riadiace jednotky v stroji (napr. V-ECU) zaznamenajú chybu komunikácie s I-ECU (teda s panelom) na zbernici CAN-Bus. Pre diagnostika je to jasný signál, že panel neodpovedá.

🔬 Náš proces opravy v servisnom stredisku

Keď k nám dorazí demontovaný panel 11443770-P01, prechádza definovaným procesom.

1. Vstupná diagnostika: Panel pripojíme na špecializované testovacie pracovisko. To simuluje jeho prítomnosť v stroji (napájanie, CAN-Bus signály) a umožňuje nám overiť chybu popísanú zákazníkom.

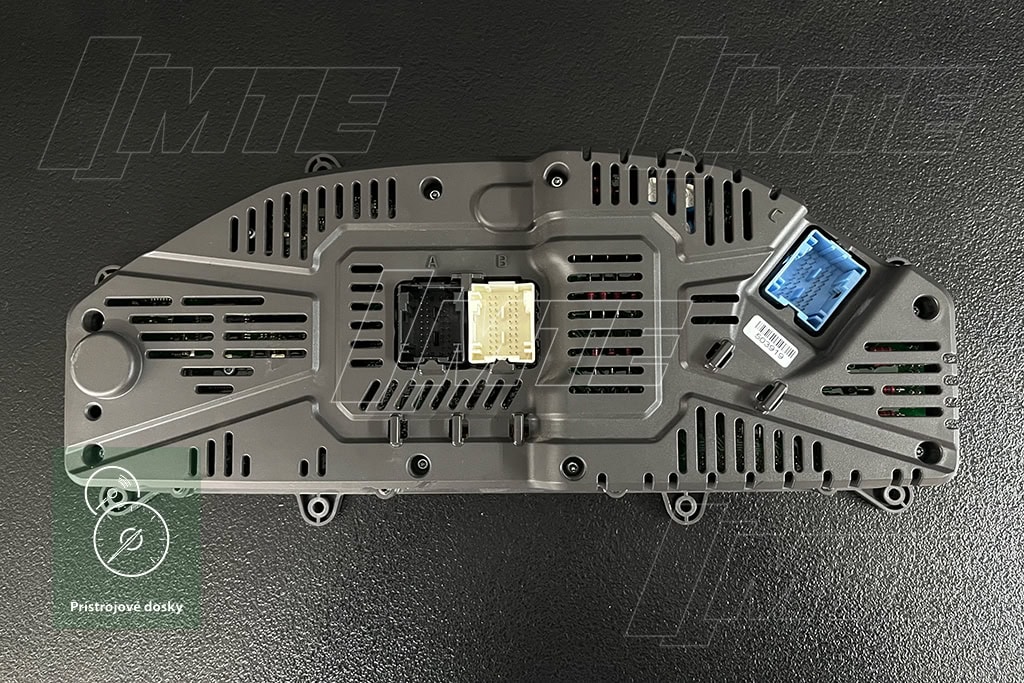

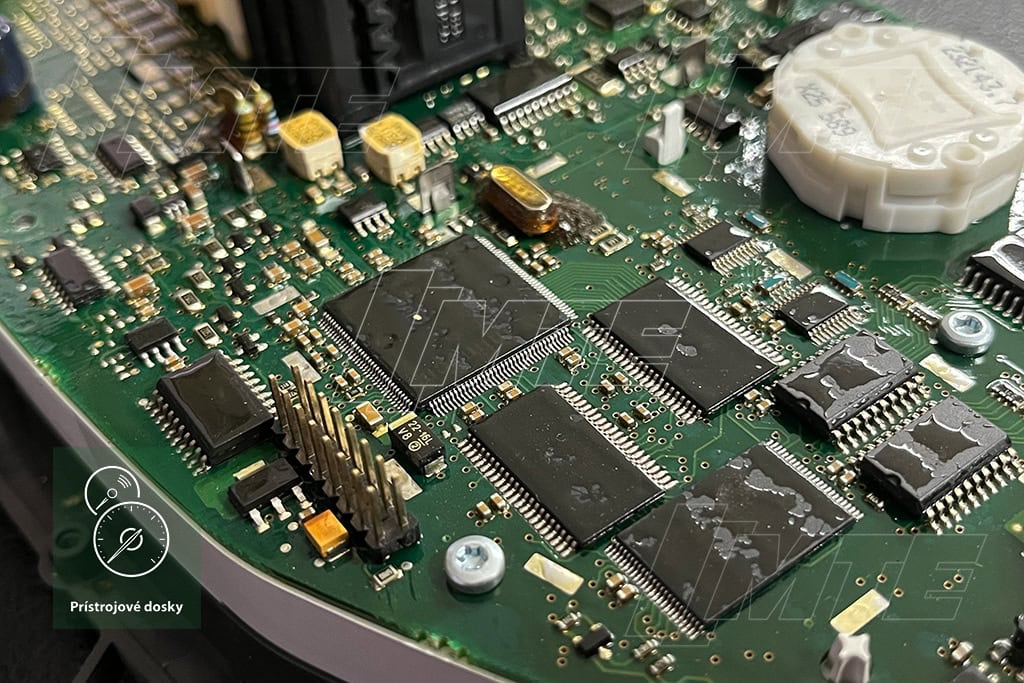

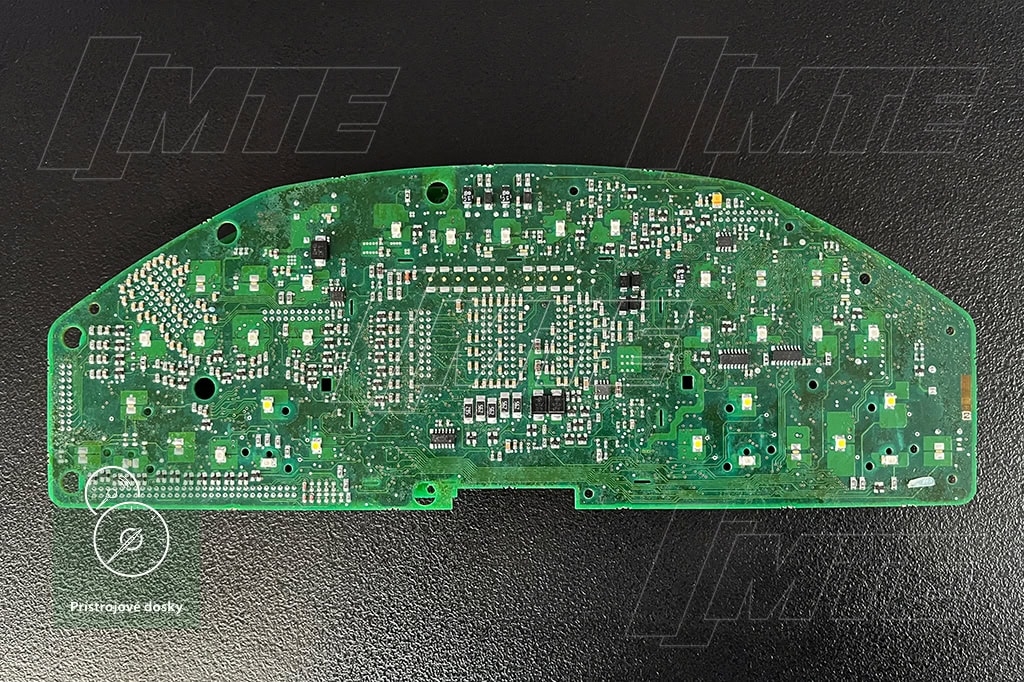

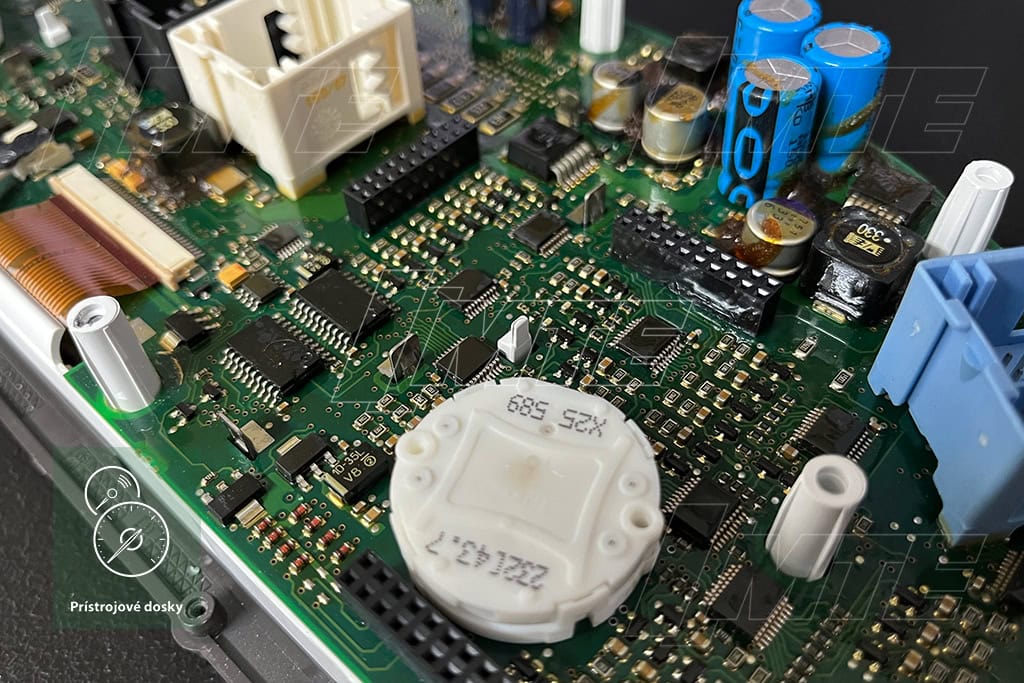

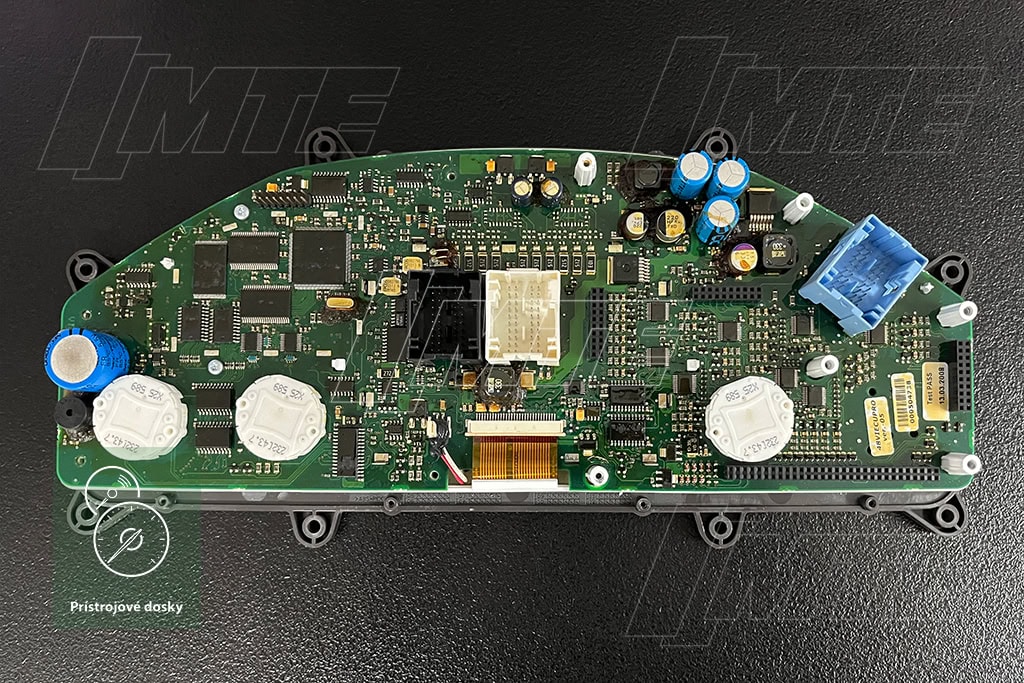

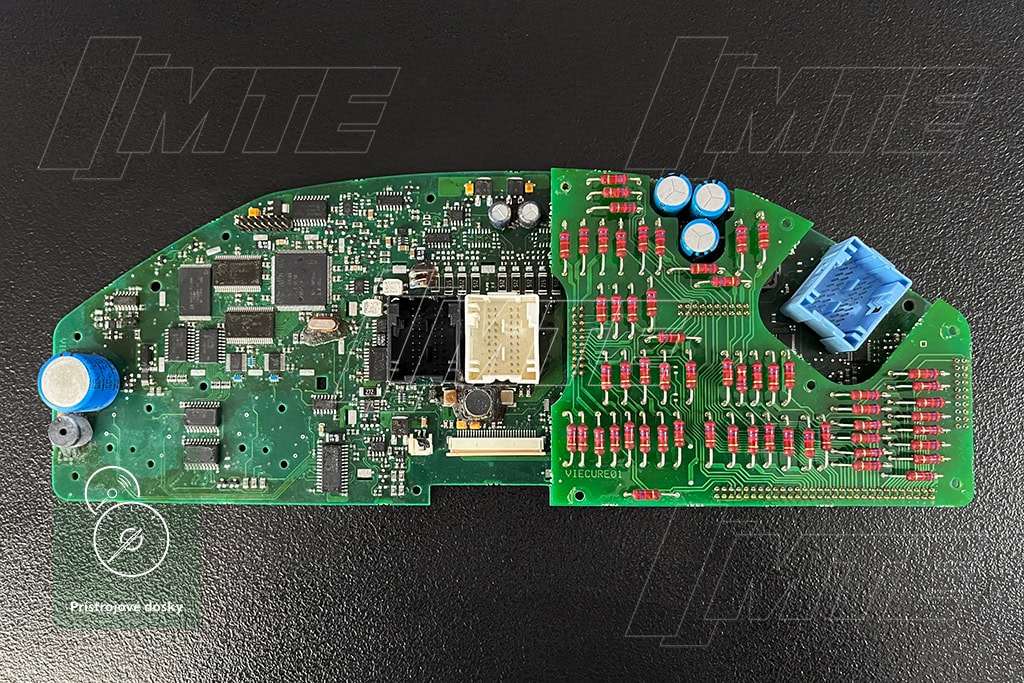

2. Analýza na úrovni komponentov: Nasleduje detailná kontrola základnej dosky. Hľadáme defektné spoje (častá príčina pri “studených štartoch”), poškodené komponenty v napájacej vetve, oxidáciu alebo chyby v logike.
3. Cielená oprava: Namiesto výmeny celého drahého panela sa zameriavame na príčinu. To môže znamenať výmenu chybného LCD displeja za nový, opravu napájacích obvodov alebo opravu mikroprocesorových spojov.
4. Výstupný záťažový test: Po oprave panel opäť prechádza testom, ktorý často zahŕňa aj teplotné cykly, aby sme si boli istí, že oprava je trvácna a problém (napr. studený štart) sa neobjaví znova.

Výsledkom je plne funkčný združený prístroj, ktorý je pripravený slúžiť operátorovi ďalšie roky, a to za zlomok ceny nového dielu.

---

Ak evidujete problémy s podobným združeným prístrojom alebo inou riadiacou jednotkou z vášho stavebného či poľnohospodárskeho stroja, neváhajte nás kontaktovať pre konzultáciu možností opravy.

---

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé vozidlá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
