Elektronika v Lexuse GS, ktorá vydrží – no nie navždy

Motor 2JZ-GE od Toyoty patrí medzi najspoľahlivejšie benzínové radové šesťvalce svojej éry. Aj keď samotný mechanický základ vydrží stovky tisíc kilometrov, elektronika v podobe riadiacej jednotky môže časom zlyhať. Presne to bol prípad riadiacej jednotky Denso 89661-3A431 (175200-3540) z modelu Lexus GS300 (S160), ktorú sme nedávno opravovali.

---

Na čo slúži táto jednotka?

Riadiaca jednotka zodpovedá za kompletné riadenie benzínového motora 2JZ-GE – vrátane dávkovania paliva, časovania zapaľovania, regulácie voľnobehu, adaptácií podľa lambda sondy, aj riadenia emisných prvkov, ak sú vo vozidle prítomné. U verzií vybavených systémom ETCS-i (Electronic Throttle Control System – intelligent) je voľnobeh regulovaný priamo prostredníctvom polohovania škrtiacej klapky, nie pomocou samostatného IAC ventilu.

---

Konštrukcia ECU

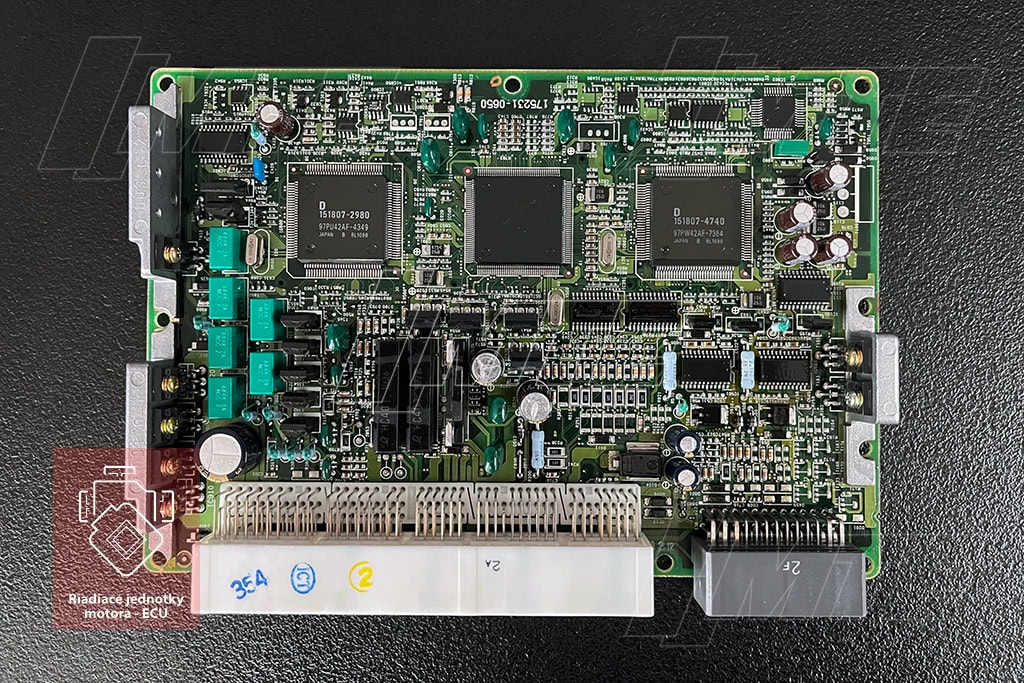

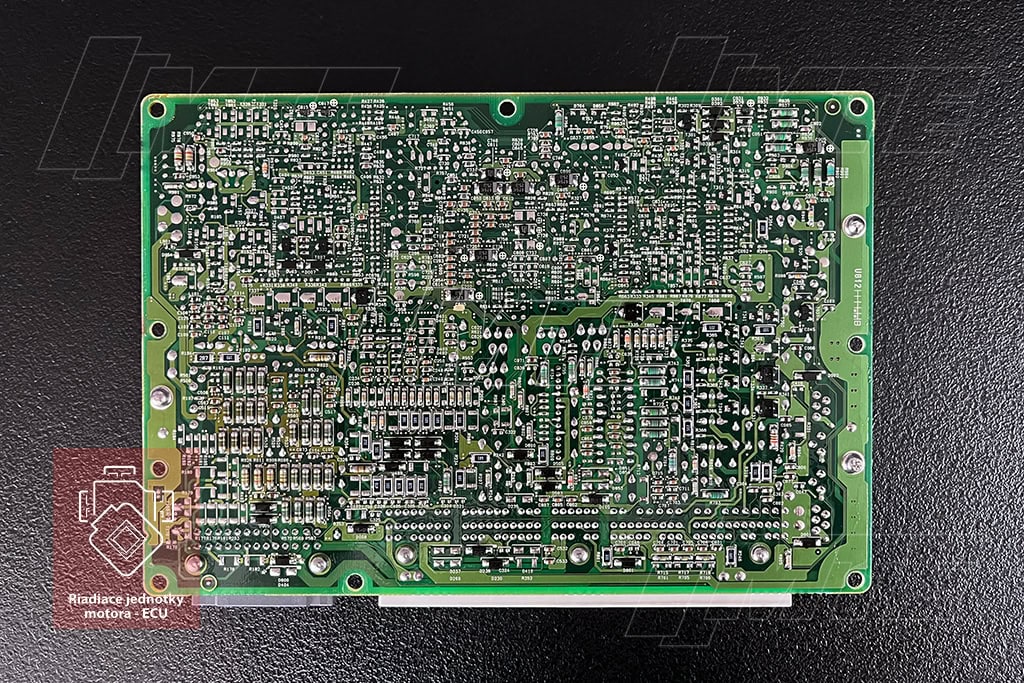

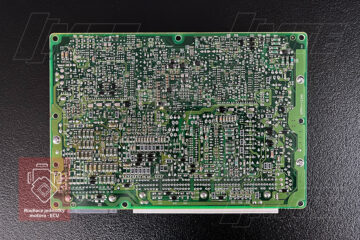

Ide o klasickú viacvrstvovú riadiacu jednotku postavenú na technológii SMD súčiastok bez hybridných keramických modulov. Dosky plošných spojov sú uložené v kovovom puzdre s chladiacimi plochami. Aj keď sú tieto jednotky navrhnuté robustne, po viac ako 20 rokoch prevádzky sa objavujú poruchy najmä z dôvodu únavy materiálov, teplotného namáhania a elektrochemických procesov.

---

Najčastejšie poruchy

Z praxe a konkrétnej opravy tejto jednotky môžeme potvrdiť najmä:

• Studené alebo prasknuté spoje v oblasti výkonových výstupov (zapaľovanie, vstrekovanie).
• Zlyhanie výstupných tranzistorov pre cievky zapaľovania (napr. v prípade skratu).
• Degradácia elektrolytických kondenzátorov, najmä v napájacích vetvách, čo vedie k nestabilite riadenia.
• Znečistenie alebo oxidácia konektorov, prípadne poškodenie DPS v ich blízkosti.

---

Diagnostické chyby (DTC)

Medzi najčastejšie chyby, ktoré sa pri poruche tejto ECU zaznamenávajú, patria:

• P1300 – Igniter Circuit Malfunction (No.1)
• P0301 až P0306 – Cylinder Misfire Detected
• P0401 – EGR Flow Insufficient (len pri vozidlách vybavených EGR systémom)
• P0500 – Vehicle Speed Sensor Malfunction

Je dôležité poznamenať, že nie všetky verzie vozidiel s 2JZ-GE sú vybavené EGR ventilom. Najmä v európskych špecifikáciách často chýba, hoci ECU môže mať príslušné obvody implementované.

---

Priebeh opravy

V tomto konkrétnom prípade sme po vizuálnej a elektrickej kontrole identifikovali poškodené spájky na výstupoch pre zapaľovanie a mierne zníženú kapacitu niektorých kondenzátorov. Následne sme preletovali kritické spoje a vymenili súčiastky so známkami degradácie. Jednotka prešla testovaním v simulovanom režime so záťažou na výstupoch a bez výskytu poruchových javov.

---

Záver

Aj pri osvedčených jednotkách od Denso, ako je 89661-3A431 pre motor 2JZ-GE, môže dôjsť k zlyhaniu po dlhých rokoch prevádzky. Odborná oprava s dôrazom na detailné testovanie dokáže jednotku opäť plne sfunkčniť bez potreby výmeny za novú.

---
