Zlyhania zobrazovacích modulov JCB a ako sme zachránili displej 728/80003

Zobrazovacie moduly v stavebných strojoch JCB sú viac než len obyčajné displeje. Konkrétne typ 728/80003 plní dôležitú úlohu v rámci systému EMS MIDI (Engine Management System) – okrem zobrazovania údajov slúži aj ako rozhranie pre komunikáciu so strojom a vstupná brána pre diagnostiku. V našom servisnom stredisku sme nedávno riešili poruchu tohto modulu a zároveň by sme radi upozornili na to, že tieto moduly vieme nielen opravovať, ale aj programovať a nastavovať podľa konkrétneho stroja.

Na čo slúži modul 728/80003?

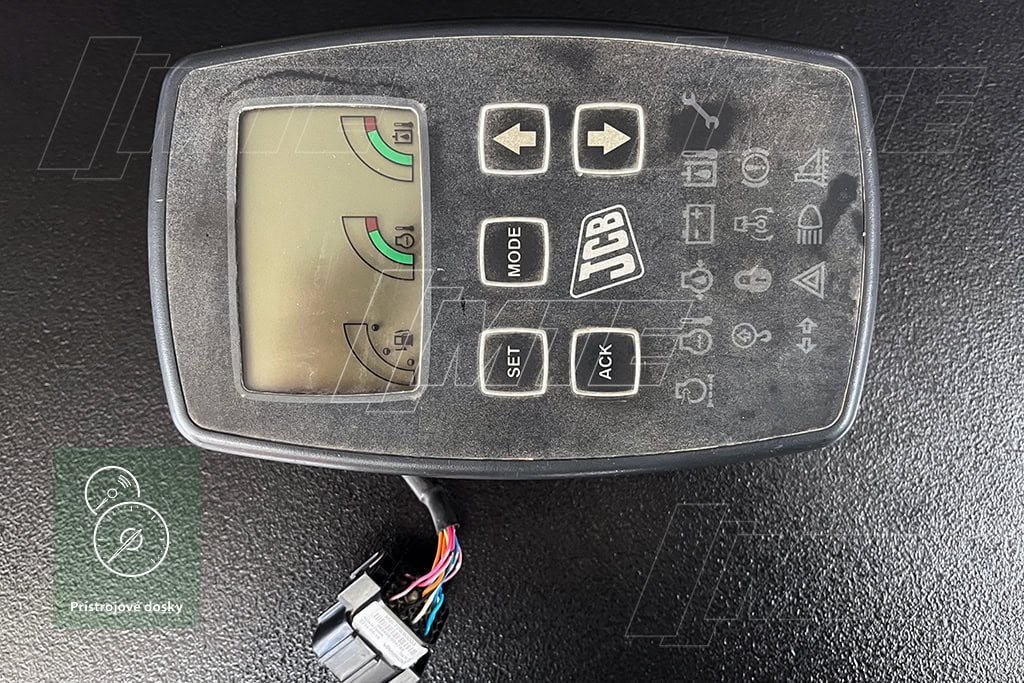

Ide o kombinovaný zobrazovací a riadiaci prvok, ktorý zobrazuje údaje o motore, tlakoch, teplotách, výstražné stavy a komunikuje cez zbernicu CAN s ostatnými riadiacimi systémami stroja. Okrem toho slúži aj ako ovládací panel pre základné servisné nastavenia a konfiguráciu prevádzkových parametrov.

Najčastejšie poruchy týchto modulov

Na základe opráv, ktoré sme vykonali, a dostupných technických informácií, patria medzi najčastejšie chyby:

• Čierna alebo zhasnutá obrazovka
  Modul sa po zapnutí neaktivuje alebo zobrazuje len podsvietenie. Príčinou býva poškodený napájací obvod alebo chybný LCD driver.
• Nefunkčná komunikácia cez CAN zbernicu
  Stroj nezistí prítomnosť modulu – často ide o chybný CAN transceiver, prípadne o poškodenie spojov v dôsledku vibrácií.
• Zaseknutý štart modulu
  Modul po zapnutí ostáva zamrznutý alebo sa cyklicky reštartuje. Bežná príčina je porušený obsah pamäte alebo problém s oscilátorom.
• Nereagujúce tlačidlá
  Problém nemusí byť iba mechanický – často ide o zlyhanie vstupného filtra alebo mikrokontroléra, ktorý nedokáže správne spracovať signál zo stlačeného tlačidla.

Ako prebiehala oprava

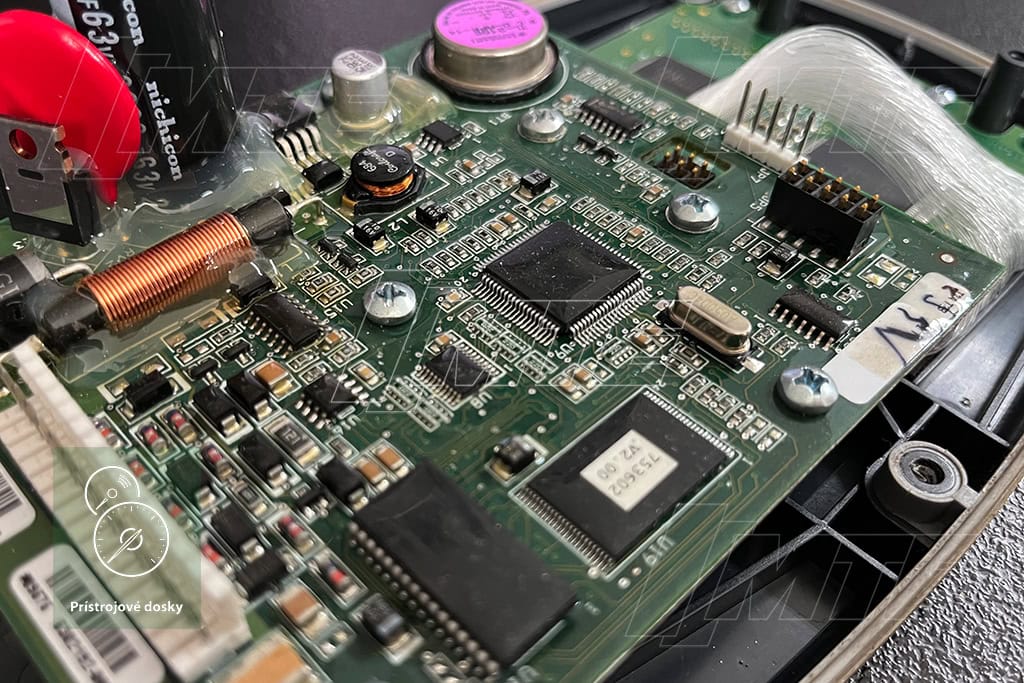

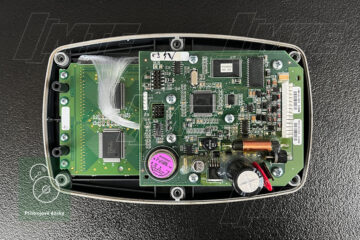

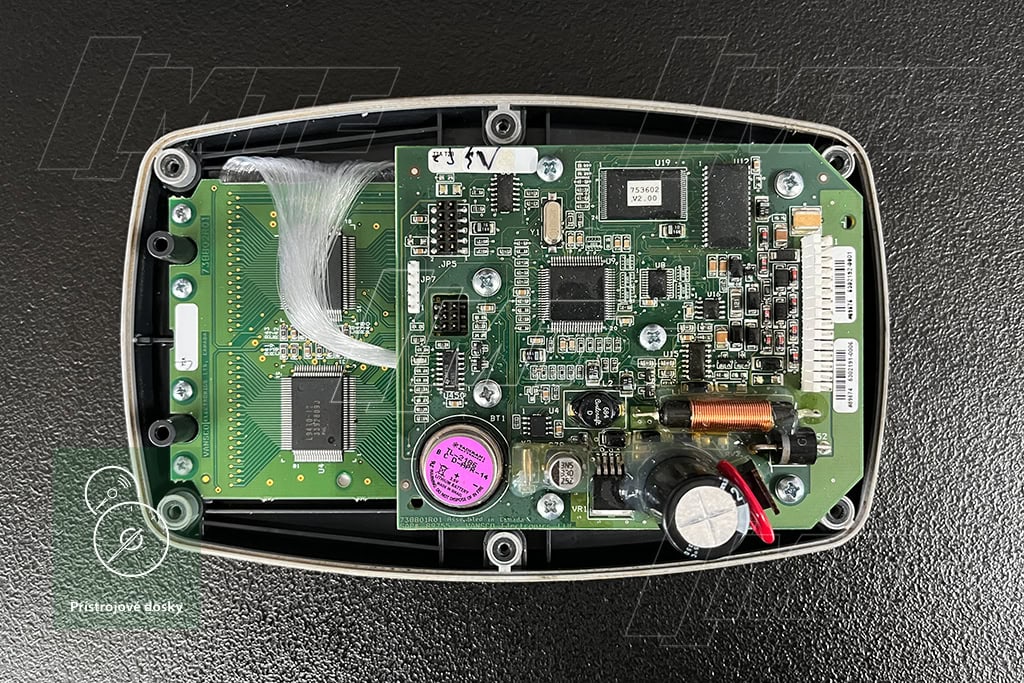

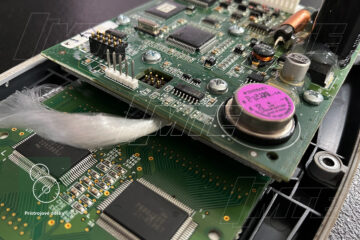

Displej 728/80003, ktorý nám dorazil na diagnostiku, bol úplne nefunkčný – bez obrazu, bez komunikácie. Po otvorení sme zistili poruchu DC-DC meniča a poškodený CAN transceiver. Po ich výmene a dôkladnej kontrole PCB pod mikroskopom sme modul úspešne oživili.

Po hardvérovej oprave nasledovalo overenie funkčnosti a obnovenie konfigurácie – teda programovanie modulu a nastavenie komunikácie s EMS MIDI. Vieme pracovať aj s náhradnými modulmi, ktoré je potrebné prispôsobiť konkrétnemu stroju – či už ide o softvérovú inicializáciu alebo zmenu parametrov z výroby.

Záver

Zlyhania zobrazovacích modulov JCB, konkrétne typu 728/80003, nie sú výnimočné – časté sú najmä po rokoch prevádzky v náročných podmienkach. Naša oprava prebieha na úrovni súčiastok, s dôrazom na diagnostiku aj funkčné overenie. V prípade potreby dokážeme modul aj naprogramovať alebo nastaviť, čo výrazne šetrí čas aj náklady v porovnaní s výmenou za nový diel.
