Nezodvihne, nekomunikuje: Bosch MN10.353.942 a najčastejšia porucha závesového modulu Zetoru

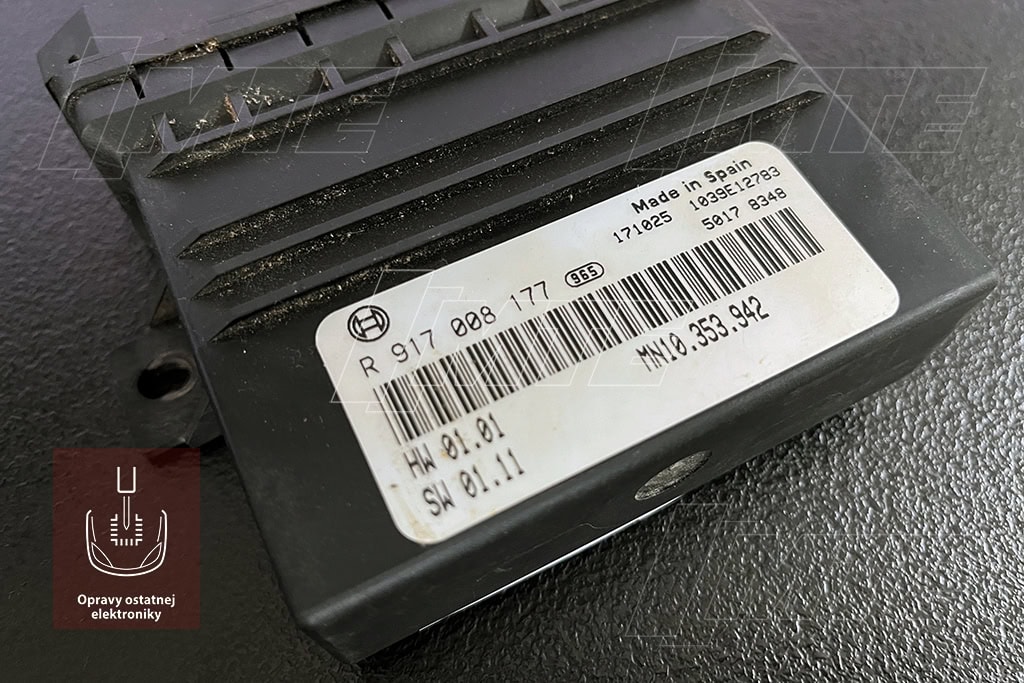

Traktory Zetor Forterra sú v praxi spoľahlivé, no aj v nich sa nachádzajú elektronické moduly, ktoré v prípade poruchy vyradia celý stroj z prevádzky. Jedným z nich je modul Bosch R917008177 / MN10.353.942, ktorý sa stará o ovládanie zadného trojbodového závesu. Tento modul zabezpečuje presné elektronické riadenie elektrohydraulických ventilov závesu na základe vstupov z ovládačov, senzorov a komunikácie s ostatnými systémami traktora.

---

Na čo slúži modul MN10.353.942

Modul spracováva informácie z:

• ovládacích prvkov v kabíne,
• snímača polohy ramien,
• tlakových senzorov,
• externých tlačidiel ovládania závesu (napr. na blatníkoch),
• komunikačnej CAN zbernice.

Na základe týchto údajov rozhoduje o aktivácii výstupov pre ovládanie elektromagnetických ventilov hydrauliky závesu. Modul je navrhnutý s ohľadom na bezpečnosť – pri chybe alebo strate komunikácie deaktivuje výstupy a zabráni náhodnému pohybu náradia.

---

Priebeh opravy

Do servisu nám bol doručený modul s popisom poruchy: záves prestal reagovať a v diagnostike sa jednotka nedala načítať. Traktor prestal vykonávať zdvíhanie a spúšťanie závesu, ovládanie nereagovalo.

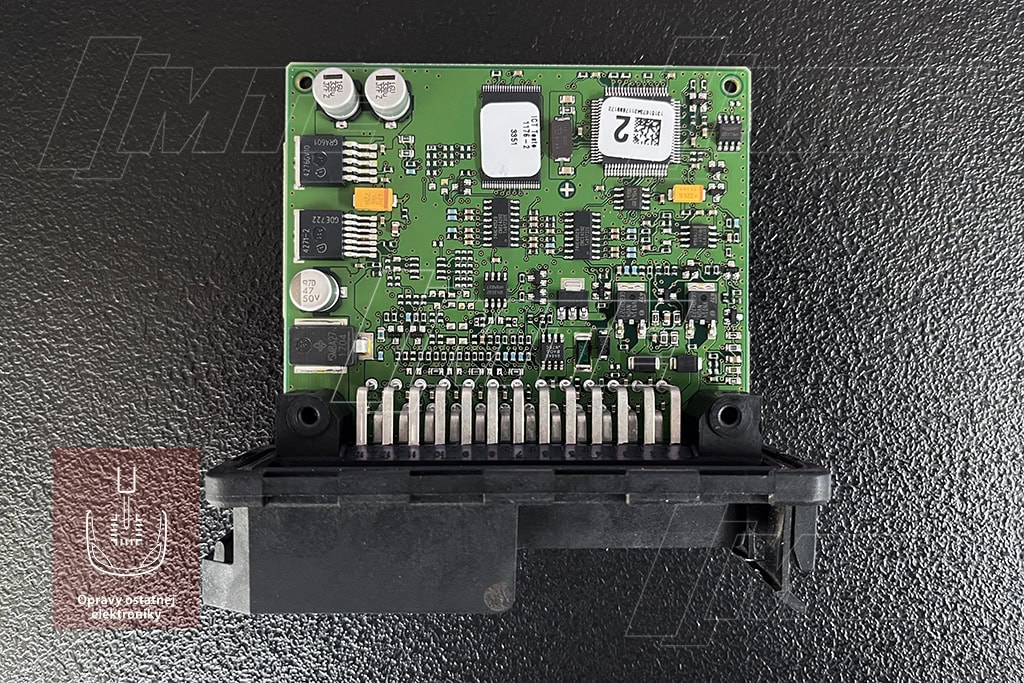

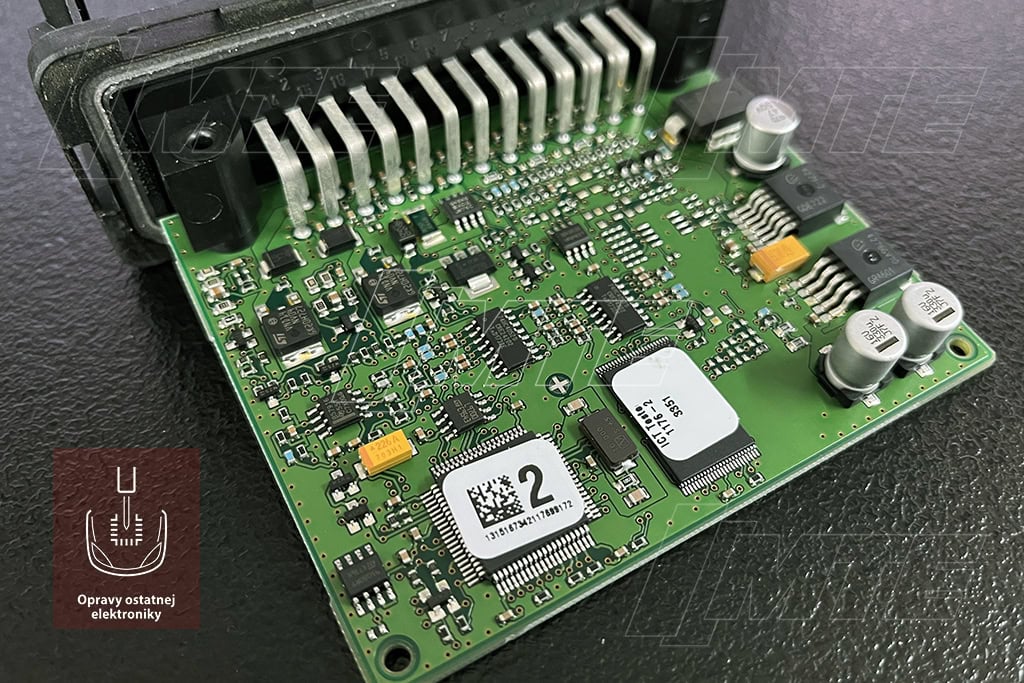

Diagnostika na stole ukázala:

• nefunkčný CAN komunikačný budič,
• chybu v napájacej časti (výpadok napätia pre logiku),
• poškodený výstupný stupeň jedného z kanálov.

Tieto poruchy vznikajú najčastejšie v dôsledku:

• skratu v elektroventile,
• kolísania napájacieho napätia pri štarte,
• nesprávneho zvárania na traktore bez odpojenia batérie,

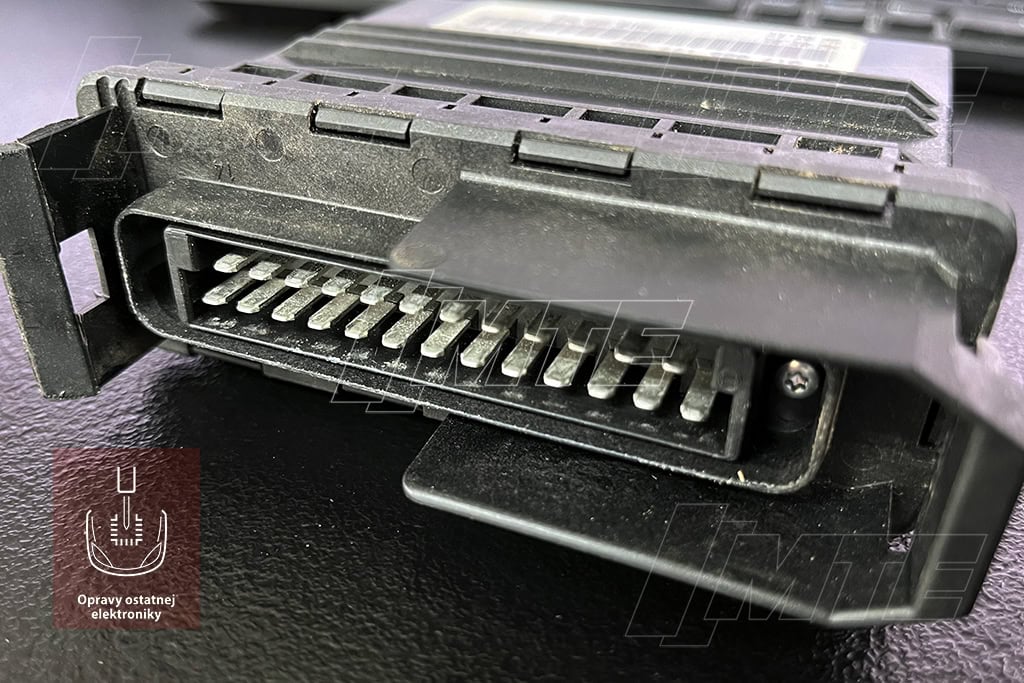

• zatekania do konektora a následnej oxidácie.

Po výmene poškodených súčiastok prebehlo otestovanie na simulátore – všetky výstupy fungovali správne, komunikácia po CAN bola obnovená a modul opäť reagoval na vstupy.

---

Ako sa porucha prejavuje v praxi

V prípade poruchy modulu MN10.353.942 sa môže objaviť:

• úplná nečinnosť závesu (žiadna reakcia na ovládanie),
• prerušované fungovanie (záves sa zdvihne, ale nespustí),
• zobrazenie chyby na palubnom displeji,
• nefunkčná komunikácia s diagnostickým nástrojom.

Číselné označenie chýb závisí od použitého diagnostického zariadenia (napr. TEXA, Jaltest, Zetor Diagnostics) a verzie softvéru. V niektorých prípadoch sa chyba modulu prejaví len ako výpadok komunikácie na zbernici CAN, bez presného kódu.

---

Záver

Modul MN10.353.942 je dôležitý pre funkciu zadného závesu a jeho výpadok znamená obmedzenie pracovnej spôsobilosti traktora. Oprava si vyžaduje presnú diagnostiku, výmenu špecifických súčiastok a testovanie pod záťažou.

Ak máte podozrenie na poruchu tohto modulu, neriešte ju výmenou naslepo – väčšinu problémov vieme spoľahlivo diagnostikovať a opraviť.

---
