Oprava prístrojového panela JCB 704/50042 z kolesového nakladača JCB 416

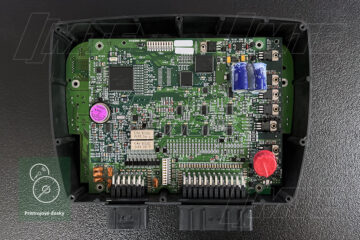

Moderné stavebné stroje sú komplexné systémy, kde každý komponent zohráva kľúčovú úlohu. V kolesových nakladačoch JCB, konkrétne v modeloch ako 416 a 411, je jedným z najdôležitejších prvkov pre operátora prístrojový panel s označením 704/50042. Nie je to len ukazovateľ rýchlosti; je to mozog komunikácie medzi strojom a jeho vodičom. Do nášho servisného strediska sa nedávno dostal presne tento diel, ktorý vyžadoval odborný zásah.

Na čo slúži prístrojový panel v JCB?

Tento komponent je oveľa viac než len displej. Je to centrálna monitorovacia jednotka, ktorá zbiera, spracováva a prehľadne zobrazuje životne dôležité informácie z rôznych senzorov a riadiacich jednotiek stroja. Jeho hlavné funkcie zahŕňajú:

• Zobrazovanie prevádzkových údajov: Motohodiny, otáčky motora, rýchlosť, teplota chladiacej kvapaliny a hydraulického oleja, stav paliva.
• Varovný systém: Aktivuje vizuálne (kontrolky) a zvukové (bzučiak) signály v prípade poruchy, čím upozorňuje operátora na kritické stavy, ako je nízky tlak oleja, vysoká teplota alebo porucha nabíjania.
• Diagnostické rozhranie: Zobrazuje chybové kódy (DTC), ktoré sú nevyhnutné pre rýchlu a presnú diagnostiku problémov, čím šetrí čas aj náklady na servis.

Bez funkčného panela operátor pracuje “naslepo”, čo je nielen neefektívne, ale predovšetkým nebezpečné a môže viesť k vážnemu poškodeniu stroja.

Najčastejšie poruchy panelu 704/50042

Na základe našich skúseností a dostupných technických zdrojov sa pri týchto jednotkách stretávame s niekoľkými opakujúcimi sa problémami. Vzhľadom na náročné pracovné prostredie – vibrácie, prach a teplotné výkyvy – nie je prekvapením, že elektronika po čase zlyhá.

Prípad, ktorý sme riešili, sa týkal najčastejšej poruchy: chyby displeja.

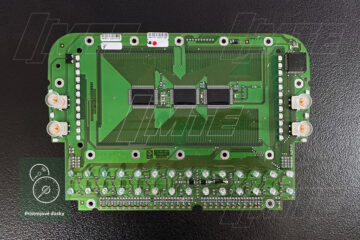

1. Nefunkčný alebo zle čitateľný LCD displej: Toto je absolútne najbežnejší problém. Prejavuje sa postupným strácaním segmentov, “blednutím” znakov pri vyššej teplote alebo úplným zhasnutím. Operátor tak prichádza o kľúčové informácie o motohodinách a chybových hláseniach. Presne túto poruchu sme úspešne opravili výmenou poškodených komponentov na úrovni elektroniky.
2. Úplná strata napájania: Jednotka sa vôbec nerozsvieti, nereaguje. Príčinou býva zvyčajne porucha v napájacej časti na doske plošných spojov.
3. Nefunkčné kontrolky alebo zvuková signalizácia: Panel síce svieti, ale neupozorní na kritickú chybu, pretože zlyhali jednotlivé LED diódy alebo bzučiak.
4. Problémy s komunikáciou: Panel nezobrazuje niektoré alebo žiadne údaje, prípadne zobrazuje nezmyselné hodnoty. Často to môže súvisieť s poruchou na komunikačnej zbernici CAN priamo v jednotke.

Čo nám hovoria chybové kódy?

Je dôležité si uvedomiť, že prístrojový panel sám o sebe generuje minimum vlastných chybových kódov. Jeho hlavnou úlohou je zobrazovať kódy, ktoré mu posielajú iné riadiace jednotky (napr. riadiaca jednotka motora alebo prevodovky).

Ak panel prestane komunikovať, často na displeji uvidíte pomlčky (----) namiesto hodnôt. To je prvý signál, že problém môže byť buď v samotnom paneli, v kabeláži, alebo v inej jednotke na sieti.

Medzi typické chyby, ktoré tento panel zobrazuje a ktoré signalizujú problémy inde v stroji, patria:

• Kódy súvisiace so snímačmi (napr. snímač teploty chladiacej kvapaliny, snímač tlaku oleja).
• Chyby komunikácie na CAN zbernici (napr. strata komunikácie s riadiacou jednotkou motora).
• Elektrické poruchy (napr. skrat na kostru alebo vysoké/nízke napätie na určitom obvode).

Oprava prístrojového panela je ekonomickou a spoľahlivou alternatívou k nákupu nového, často extrémne drahého dielu. V našom servisnom stredisku sa špecializujeme na opravy na úrovni komponentov, čo nám umožňuje obnoviť plnú funkčnosť jednotky, ktorú nám zákazník pošle, a vrátiť ju pripravenú na okamžité zapojenie. Pretože spoľahlivá elektronika je základom efektívnej práce každého stroja.

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé vozidlá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
