Diagnostika a oprava riadiacej jednotky SAAB Trionic 7 (5383963)

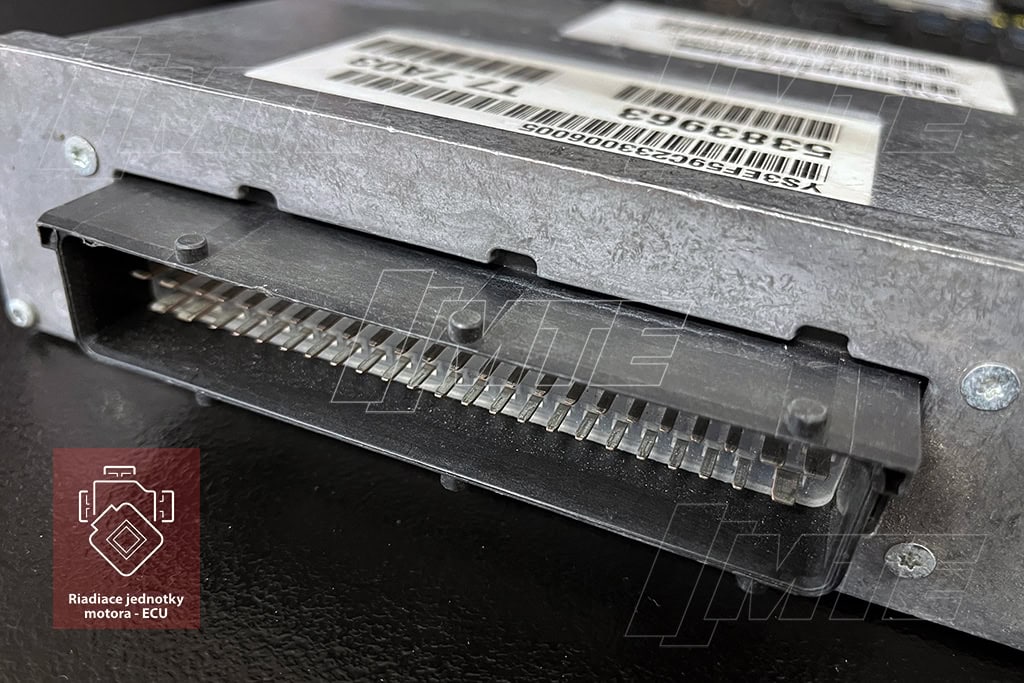

Vozidlá značky SAAB si vždy zakladali na vlastnej, často až avantgardnej ceste vo svete automobilového inžinierstva. Ich prístup k riadeniu motora nebol výnimkou. Systém Trionic, ktorý je srdcom benzínových motorov SAAB, predstavoval v čase svojho vzniku technologickú špičku. Do nášho servisného strediska sa nedávno dostala na opravu jedna z týchto kľúčových súčastí – riadiaca jednotka motora Trionic 7 (T7) s číslom dielu 5383963, ktorá sa používala najmä v modeli SAAB 9-5.

Čo je Trionic 7 a prečo je výnimočná?

Riadiaca jednotka motora, často označovaná ako ECU (Engine Control Unit), je v podstate mozgom celého pohonného systému. V prípade SAABu je systém Trionic 7 oveľa viac než len bežná riadiaca jednotka. Tento 32-bitový systém bol vyvinutý priamo spoločnosťou SAAB a jeho hlavnou filozofiou je riadenie motora na základe krútiaceho momentu, nie primárne na základe polohy plynového pedálu.

Jej hlavné úlohy zahŕňajú:

• Riadenie zapaľovania: T7 využíva unikátny systém merania ionizácie priamo vo valci cez zapaľovaciu sviečku (SAAB Direct Ignition). Vďaka tomu nepotrebuje tradičný snímač klepania a dokáže extrémne presne a pre každý valec zvlášť optimalizovať predstih zapaľovania.
• Riadenie vstrekovania paliva: Precízne dávkovanie paliva pre optimálny výkon a emisie.
• Ovládanie plniaceho tlaku turbodúchadla: Regulácia tlaku pre plynulý a bezpečný nárast výkonu.
• Ovládanie elektronickej škrtiacej klapky: Zabezpečuje presnú odozvu motora podľa požiadaviek vodiča a systému.

Jednotka 5383963 je teda komplexné zariadenie, ktorého zlyhanie znamená odstavenie celého vozidla.

Keď mozog ochorie: Najčastejšie poruchy jednotky T7

Ako každá sofistikovaná elektronika, aj riadiace jednotky Trionic 7 majú svoje typické slabé miesta, ktoré sa prejavia vekom a počtom najazdených kilometrov. Na základe našich skúseností a dostupných technických dát sa najčastejšie stretávame s nasledujúcimi poruchami:

1. Zlyhanie budenia vstrekovačov: Toto je jedna z najrozšírenejších porúch. Koncový stupeň v riadiacej jednotke, ktorý ovláda jeden alebo viac vstrekovacích ventilov, prestane fungovať. Prejavuje sa to nepravidelným chodom motora (na menej valcov), výraznou stratou výkonu a vibráciami.
2. Problémy s ovládaním škrtiacej klapky: Riadiaca jednotka je zodpovedná za komunikáciu s elektronickou škrtiacou klapkou. Pri poruche v tejto časti sa vozidlo často prepne do núdzového režimu (Limp Mode), má veľmi obmedzený výkon a na prístrojovej doske svietia výstražné kontrolky.
3. Poruchy v zapaľovacom obvode: Hoci je hlavná výkonová časť zapaľovania v ikonickej červenej (alebo čiernej) kazete priamo na motore (DIC – Direct Ignition Cassette), riadiaca jednotka T7 ju priamo ovláda. Porucha v T7 môže spôsobiť vynechávanie zapaľovania na jednom alebo viacerých valcoch.
4. Úplná strata komunikácie: V najhoršom prípade jednotka prestane úplne komunikovať s diagnostickým prístrojom a ostatnými jednotkami vo vozidle. Motor v takom prípade nie je možné naštartovať.

Reč chybových kódov: Čo nám diagnostika napovie?

Diagnostika je kľúčom k identifikácii problému. Pri poruchách riadiacej jednotky SAAB T7 sa v pamäti závad najčastejšie objavujú nasledujúce chybové kódy (DTC):

• P0201, P0202, P0203, P0204 – Porucha v obvode vstrekovača pre valec 1, 2, 3 alebo 4. Tieto kódy sú veľmi silným indikátorom zlyhania koncového stupňa pre vstrekovače priamo v riadiacej jednotke.
• P0300, P0301, … – Zistené vynechávanie zapaľovania (náhodné alebo na konkrétnom valci). Tento kód môže mať viacero príčin, ale ak sú ostatné komponenty (sviečky, zapaľovacia kazeta) v poriadku, často ukazuje na problém v T7.
• P1230, P1231, P1251 – Chyby súvisiace s riadením škrtiacej klapky a požiadavkou na krútiaci moment. Často poukazujú na interný problém v ECU, ktorá nedokáže správne spracovať signály alebo ovládať klapku.
• P0605, P0606 – Vnútorná chyba riadiaceho modulu (ROM Error, ECM/PCM Processor Fault). Tieto kódy jednoznačne potvrdzujú, že problém je v samotnej riadiacej jednotke.

Naša práca: Precízna oprava na úrovni komponentov

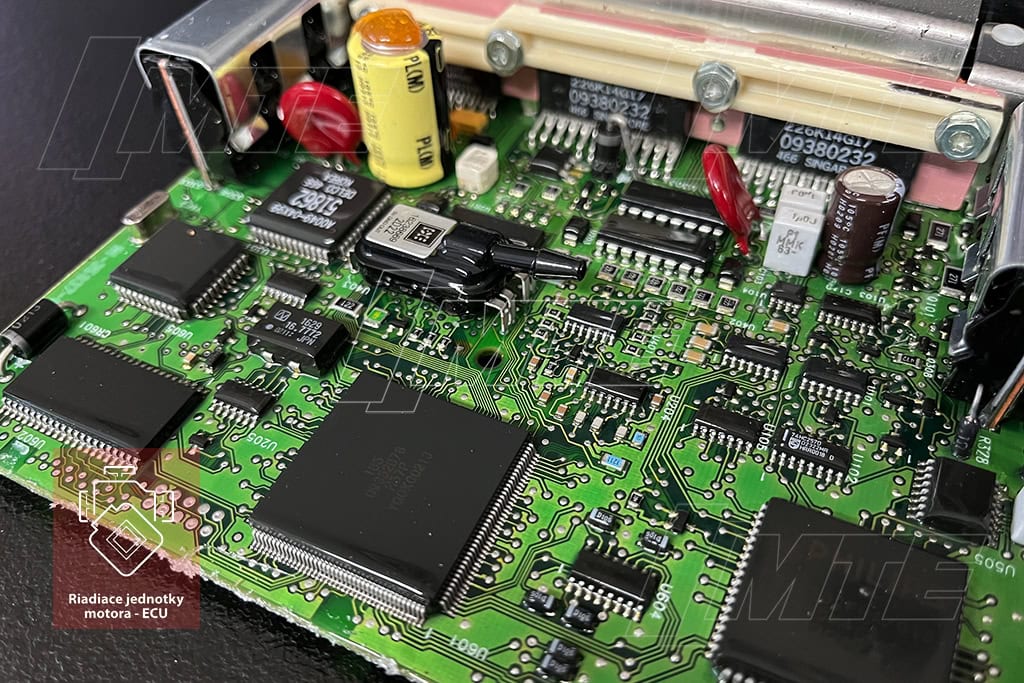

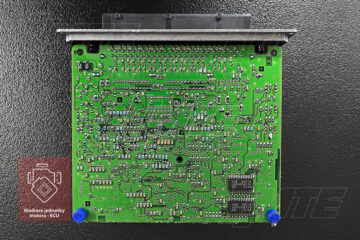

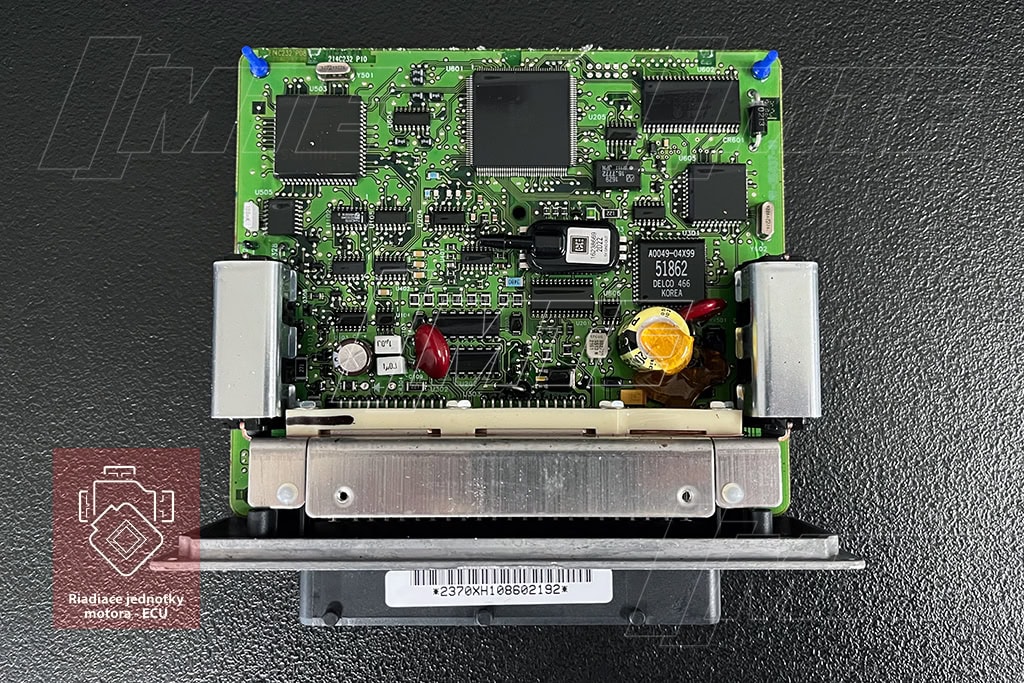

K nám do servisného strediska sa dostala práve takáto jednotka s príznakmi zlyhania budenia vstrekovača. Keďže sa špecializujeme na opravy elektroniky, nepotrebujeme celé vozidlo. Po doručení samotnej riadiacej jednotky sme vykonali dôkladnú diagnostiku na našom testovacom pracovisku. Potvrdili sme poruchu na doske plošných spojov a pristúpili sme k odbornej oprave. Tá zahŕňa identifikáciu a výmenu poškodených komponentov za nové, vysokokvalitné súčiastky, ktoré spĺňajú alebo prekračujú pôvodné špecifikácie.

Po úspešnej oprave a následnom záťažovom teste je riadiaca jednotka plne funkčná a pripravená opäť slúžiť ako spoľahlivý mozog pre unikátny motor SAAB. Pre majiteľa vozidla to predstavuje nielen výraznú finančnú úsporu v porovnaní s kúpou nového dielu, ale aj istotu, že jeho SAAB bude opäť fungovať tak, ako to švédski inžinieri zamýšľali.

Váš SAAB si zaslúži odbornú starostlivosť. Ak máte podozrenie na problém s riadiacou jednotkou motora, neváhajte sa na nás obrátiť.

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé autá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
