Klonovanie riadiacej jednotky karosérie Wabco ZBR2 — MAN TGS

Bočný panel

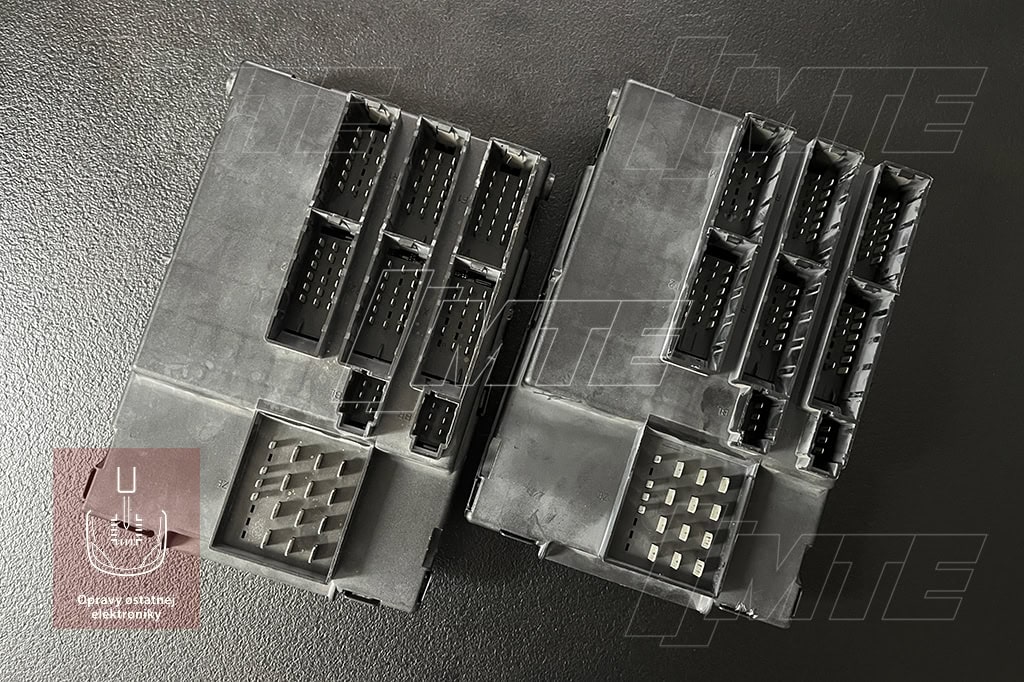

Dva moduly Wabco ZBR2 — pôvodný a náhradný, MAN TGS
15
sep

Riadiaca jednotka karosérie ZBR2 patrí medzi komponenty, kde presnosť identifikácie rozhoduje o úspechu celého zásahu. V MTE sme riešili klonovanie ZBR2 Wabco 4462100080 (OEM číslo MAN 81.25806-7114) z vozidla MAN TGS — s dôrazom na presnú zhodu hardvérovej verzie medzi pôvodnou a náhradnou jednotkou.

Technické parametre

Parameter Hodnota
Výrobca jednotkyWabco
Typ jednotkyZBR2 — centrálna riadiaca jednotka karosérie
Číslo dielu (Wabco)4462100080
Číslo dielu (MAN)81.25806-7114
VozidloMAN TGS
Typ zásahuKlonovanie — prenos kompletnej zálohy do náhradnej jednotky rovnakej hardvérovej verzie

Prečo je hardvérové číslo pri ZBR2 kritické

ZBR2 nie je jednotný modul s jedným typom hardvéru. Existuje v desiatich rôznych hardvérových modifikáciách — 446 210 000 0, 446 210 001 0, 446 210 020 0, 446 210 003 0, 446 210 004 0, 446 210 005 0, 446 210 006 0, 446 210 007 0, 446 210 008 0 a 446 210 009 0 — a používa až tri odlišné typy procesorov: C167CS, ST10F273 a ST10F269. Tieto procesory nie sú vzájomne zameniteľné na úrovni firmvéru ani dát.

Pri klonovaní alebo náhrade ZBR2 modulu musí byť hardvérové číslo náhradnej jednotky zhodné s pôvodnou — vrátane typu procesora. Prenos dát medzi jednotkami s odlišným hardvérom nie je možný. Pred objednaním klonovania preto vždy overujeme presné hardvérové číslo zo štítku.

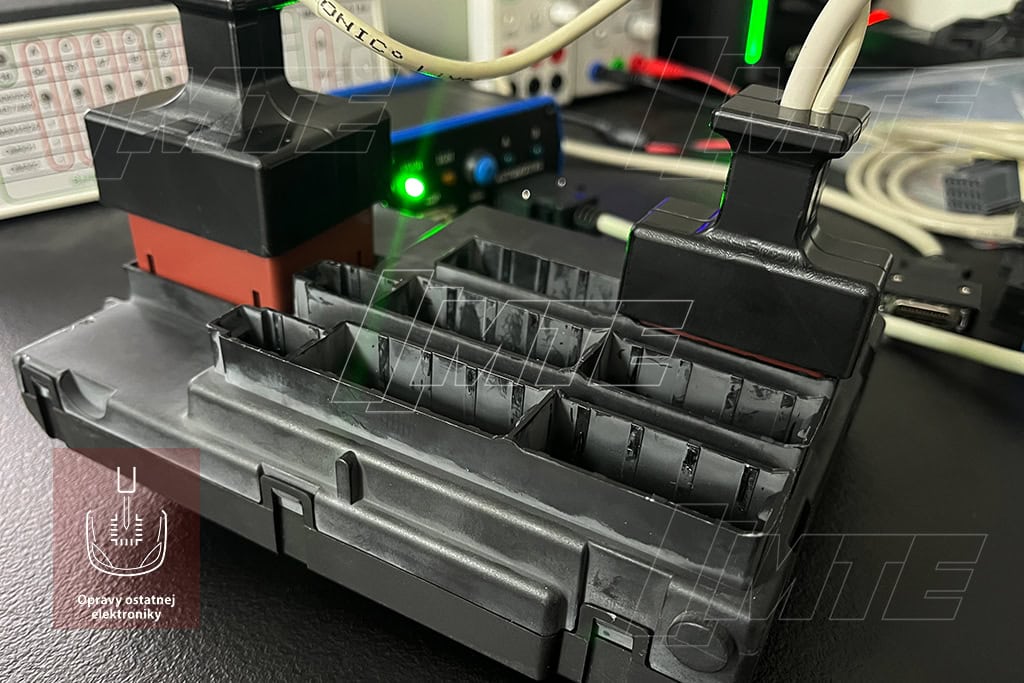

Zapojená riadiaca jednotka ZBR2 na programovacom stole — identifikácia hardvérovej verzie
Zapojená riadiaca jednotka ZBR2 na programovacom stole — identifikácia hardvérovej verzie

Postup klonovania

Pred klonovaním sme overili zhodu hardvérového čísla a typu procesora medzi pôvodnou a náhradnou jednotkou. Až po potvrdení kompatibility sme mohli pristúpiť k prenosu dát.

  1. Identifikácia hardvérovej verzie a typu procesora pôvodnej jednotky
  2. Overenie zhody náhradnej jednotky — rovnaké hardvérové číslo aj procesor
  3. Overenie stavu dát pôvodnej jednotky — klonovanie je možné len ak sú dáta čitateľné
  4. Záloha kompletného obsahu pôvodnej ZBR2
  5. Zápis zálohy do náhradnej jednotky v režime boot
  6. Overenie správnosti prenosu a test funkčnosti

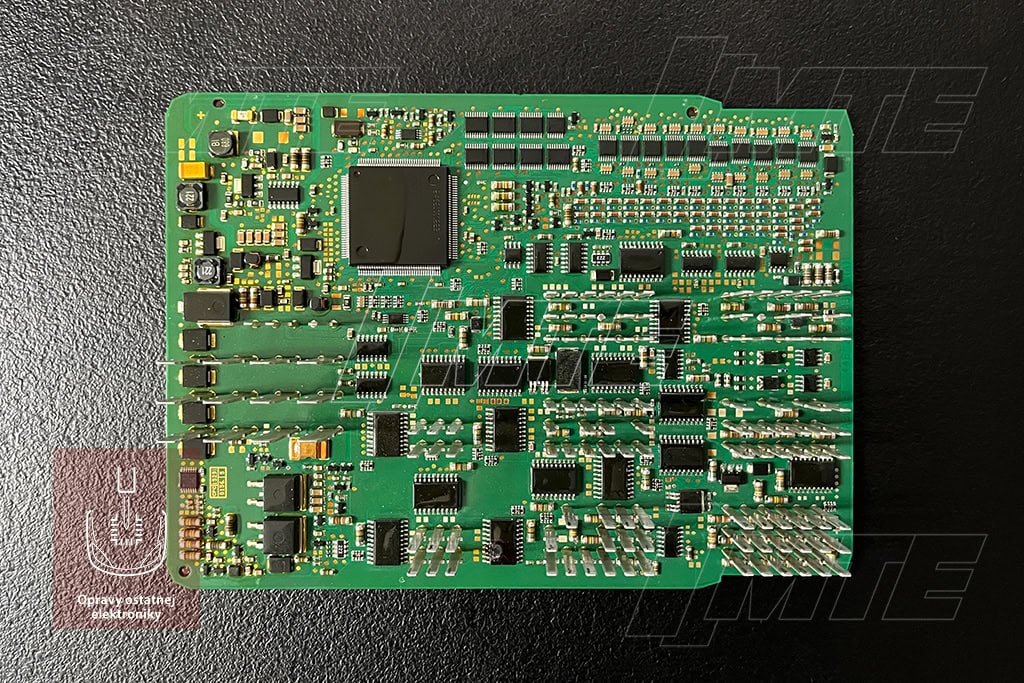

Otvorená riadiaca jednotka ZBR2 — základná doska s riadiacim procesorom, zdrojovou a riadiacou časťou
Otvorená riadiaca jednotka ZBR2 — základná doska s riadiacim procesorom, zdrojovou a riadiacou časťou

Programovanie v režime boot

Čítanie a zápis ZBR2 modulu prebieha priamo cez programovacie rozhranie v režime boot — postup, ktorý si vyžaduje presná identifikácia danej hardvérovej revízie a typu procesora. Nesprávny postup pri odlišnom type procesora môže jednotku trvalo poškodiť.

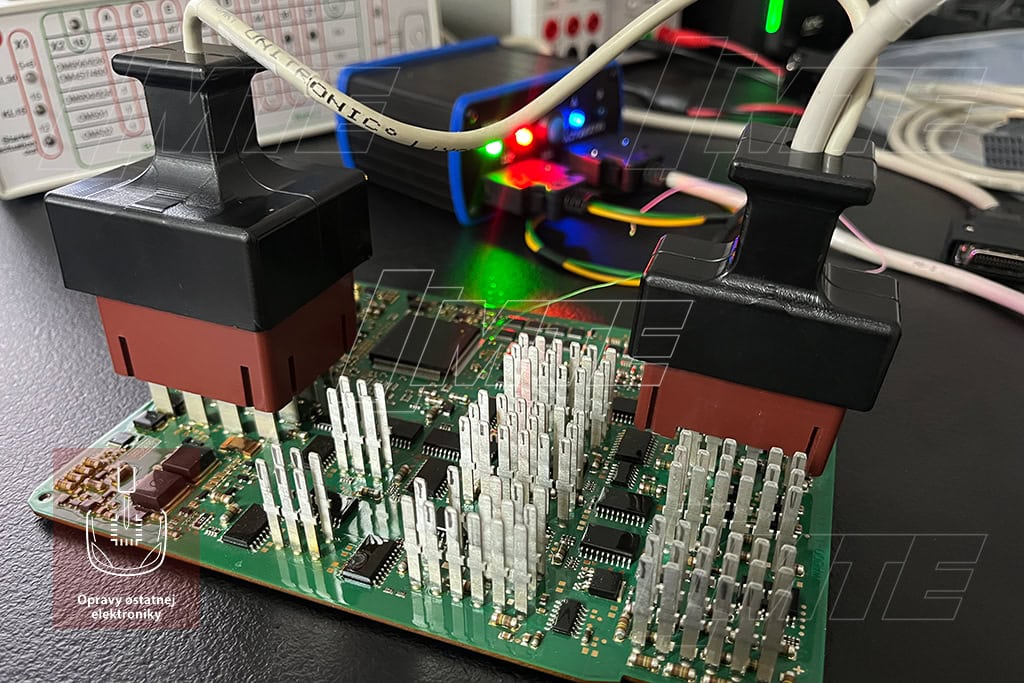

Kompletné čítanie a programovanie modulu ZBR2 v režime boot
Kompletné čítanie a programovanie modulu ZBR2 v režime boot

ZBR2 sa dá aj opraviť, nielen klonovať

Klonovanie je vhodné riešenie pri poškodení, ktoré neumožňuje priamu opravu pôvodnej jednotky. V mnohých prípadoch je však ZBR2 modul opraviteľný — bez nutnosti náhradnej jednotky a bez rizika nekompatibility hardvérových verzií.

Opravu riadiacej jednotky karosérie MAN/Wabco ZBR a ZBR2 ponúkame v e-shope MTE.

Máte poškodenú ZBR2 jednotku?

Kontaktujte MTE pred odoslaním — pošlite fotografiu štítku s hardvérovým číslom, popis príznakov a typ vozidla. Overíme, či je vhodnejšia oprava alebo klonovanie. Odpovieme do 24 hodín.

Nesprávna identifikácia hardvérovej verzie alebo typu procesora ZBR2 pred zásahom môže spôsobiť trvalé poškodenie jednotky. Vždy odporúčame overiť presné hardvérové číslo zo štítku pred akýmkoľvek programovaním.

FAQ

Čo je jednotka ZBR2?

ZBR2 (Zentrale Bordelektronik-Recheneinheit) je centrálna riadiaca jednotka karosérie výrobcu Wabco, používaná v nákladných vozidlách MAN. Riadi funkcie karosérie — osvetlenie, poistky, komunikáciu medzi ostatnými riadiacimi jednotkami vozidla.

Prečo je pri ZBR2 dôležité hardvérové číslo?

ZBR2 existuje v desiatich hardvérových modifikáciách (446 210 000 0 až 446 210 009 0) a používa až tri rôzne typy procesorov — C167CS, ST10F273 a ST10F269. Klonovanie alebo náhrada modulu bez zhody hardvérovej verzie a procesora nie je možná.

Ponúka MTE aj opravu ZBR2, nielen klonovanie?

Áno. Klonovanie je vhodné riešenie pri poškodení, ktoré neumožňuje priamu opravu. V mnohých prípadoch je však ZBR2 modul opraviteľný priamo — bez nutnosti náhradnej jednotky.

Je po klonovaní potrebné kódovanie u dealera?

Nie. Náhradná jednotka po klonovaní obsahuje kompletnú pôvodnú zálohu vrátane VIN väzby a konfigurácie vozidla. Po montáži je pripravená na priamu prevádzku.

Ako zistím hardvérové číslo mojej ZBR2 jednotky?

Hardvérové číslo je uvedené na štítku jednotky. Pred objednaním klonovania alebo opravy odporúčame poslať fotografiu štítku pre potvrdenie kompatibility.
