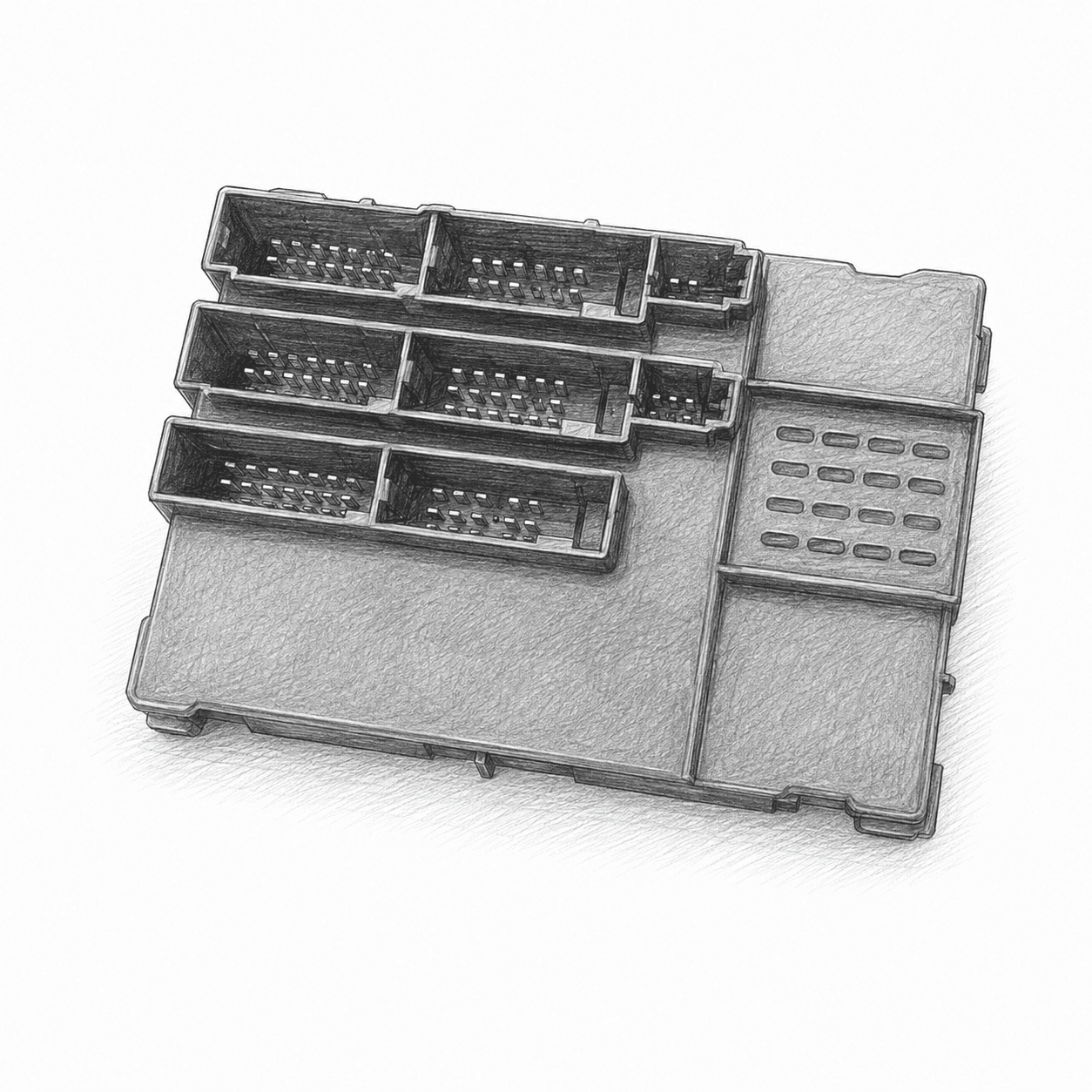

MAN Wabco ZBR / ZBR2 – oprava riadiacej jednotky karosérie (BCM)

Popis jednotky

ZBR2 (Zentrales Bordnetz-Relaismodul, generácia 2) je centrálna riadiaca jednotka karosérie (BCM — Body Control Module) výrobcu Wabco, montovaná do nákladných vozidiel MAN od roku 2007. ZBR2 riadi vonkajšie osvetlenie, stierače, snímač brzdového tlaku, signalizáciu a ďalšie funkcie karosérie vozidla. Komunikuje s ostatnými modulmi cez CAN zbernicu.

ZBR / ZBR2 sa montovala do týchto vozidiel MAN:

• Nákladné vozidlá: TGA, TGL, TGM, TGS, TGX — od cca 2007
• Autobusy MAN: Lion’s City a ďalšie modely

Poznámka k názvom: Táto jednotka sa označuje aj ako BCM (Body Control Module) alebo ZBR. Všetky tieto názvy označujú tú istú riadiacu jednotku karosérie.

Typické poruchy tejto jednotky

• Skrat naprieč napájacím obvodom — typická interná porucha ZBR2, spôsobí prepálenie poistiek alebo nefunkčnosť napájaného obvodu.
• Jednotka mŕtva po štartovaní z externého zdroja — ZBR2 je citlivá na prepätie pri tkz. jump-štarte (booster). Nesprávne priloženie externého zdroja alebo prepätie môže jednotku trvalo poškodiť.
• Vonkajšie svetlá trvalo svietia — jedno alebo viacero vonkajších svetiel zostane trvalo zapnutých napriek vypnutému zapaľovaniu.
• Porucha stierača — stierač nereaguje na ovládanie alebo pracuje nesprávne.
• Nesprávne alebo prerušované zobrazenie snímača brzdového tlaku — ZBR2 vykazuje chybné hodnoty tlaku v brzdovom systéme.
• CAN komunikačné poruchy — strata komunikácie medzi ZBR2 a ostatnými riadiacimi jednotkami.

Dôležité: ZBR2 je citlivá na prepätie — pri štartovaní z externého zdroja (booster) je nutné dodržať správnu polaritu a napätie. Nesprávne použitie štartovacieho boostra patrí medzi najčastejšie príčiny trvalého poškodenia ZBR2.

Cena opravy

Cena závisí od rozsahu poruchy a stanoví sa po prijatí a preskúmaní jednotky. Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis chýb z diagnostiky. Odpovieme s orientačnou cenou do 24 hodín.

Čo opravujeme

Vykonávame hardvérovú opravu riadiacej elektroniky ZBR / ZBR2 — diagnostiku a výmenu poškodených komponentov (výkonové obvody svetiel a stierača, napájacie obvody, CAN komunikačné obvody). Po oprave jednotku testujeme pred odoslaním späť.

Postup zaslania

Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis chýb z diagnostiky. Po dohode zašlite jednotku kuriérom na adresu MTE, alebo využite náš bezplatný zvoz — kuriéra k vám pošleme na náklady MTE. Štandardná doba opravy: 3–5 pracovných dní od prevzatia.

Výstup opravy

Opravená jednotka sa odosiela späť funkčná a pripravená na montáž. Po montáži odporúčame vymazať chybové kódy cez MAN diagnostiku.

Kompatibilné čísla dielu

MAN OEM čísla ZBR / ZBR2 Wabco:

81.25806-0751 · 81.25806-7019 · 81.25806-7025 · 81.25806-7052 · 81.25806-7058 · 81.25806-7059 · 81.25806-7068 · 81.25806-7070 · 81.25806-7072 · 81.25806-7096 · 81.25806-7103 · 81.25806-7105 · 81.25806-7113 · 81.25806-7114 · 81.25806-7117

Wabco čísla ZBR / ZBR2:

446 210 000 0 · 446 210 001 0 · 446 210 002 0 · 446 210 003 0 · 446 210 004 0 · 446 210 005 0 · 446 210 006 0 · 446 210 007 0 · 446 210 008 0 · 446 210 009 0

Poznámka: Zoznam nie je úplný — ak vaše číslo nie je uvedené, kontaktujte nás s presným číslom zo štítku jednotky.
