Niektoré opravy v sebe nesú viac technickej výzvy než iné – a práve jednotka Trionic 8, použitá v modeloch SAAB 9-3 a 9-5, patrí medzi tie zaujímavejšie. Tento typ riadiacej jednotky z dielne spoločnosti Saab Automobile Powertrain AB je zaujímavý nielen svojím sofistikovaným princípom fungovania, ale aj špecifickými poruchami, s ktorými sa technici stretávajú pri jej servise.
Čo je Trionic 8 a akú úlohu zohráva?

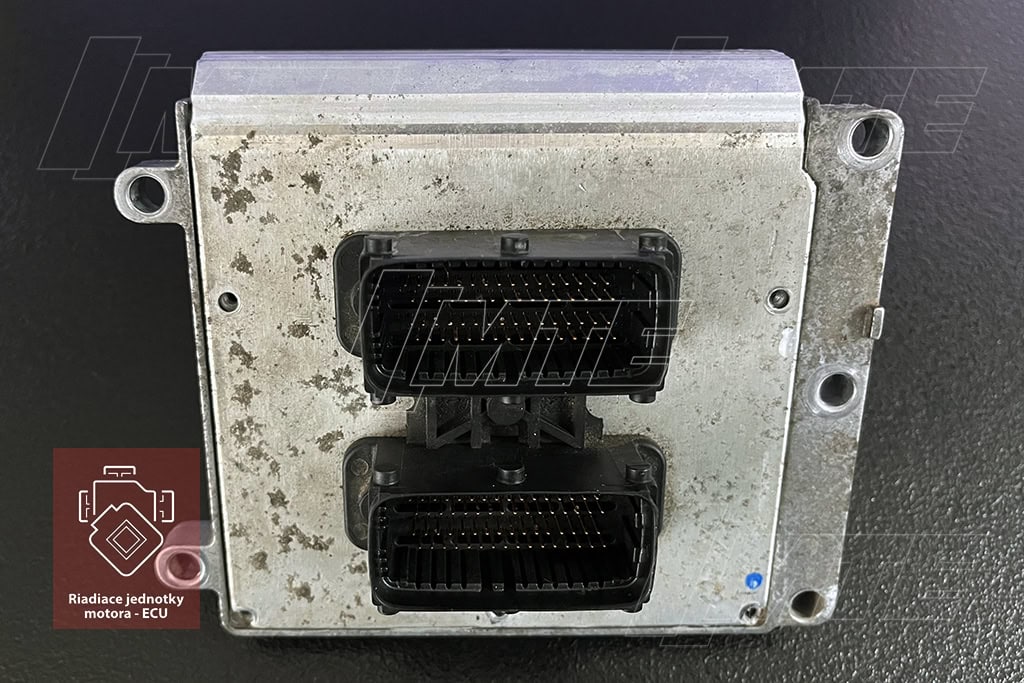

Trionic 8 je motorová riadiaca jednotka (ECU), ktorá sa používa predovšetkým v benzínových motoroch s preplňovaním. Jej hlavnou úlohou je riadenie zapaľovania, vstrekovania paliva a regulácie preplňovania (boost control). Táto jednotka bola použitá napríklad v motoroch 2.0T Ecotec L850 s výkonom od 110 do 191 kW.
Na rozdiel od predchádzajúcich verzií Trionic, Trionic 8 pracuje plne bez váhy vzduchu (MAF) a spolieha sa na MAP senzor (tlak v sacom potrubí) a komplexné algoritmy pre výpočet množstva nasávaného vzduchu. To prinieslo výhody v presnosti merania, ale zároveň väčšiu závislosť na bezchybnej funkcii senzorov a interných výpočtov.
Najčastejšie poruchy jednotky Trionic 8
Z pohľadu servisu sú tieto jednotky známe viacerými problémami, ktoré sa začínajú prejavovať najmä po rokoch prevádzky:

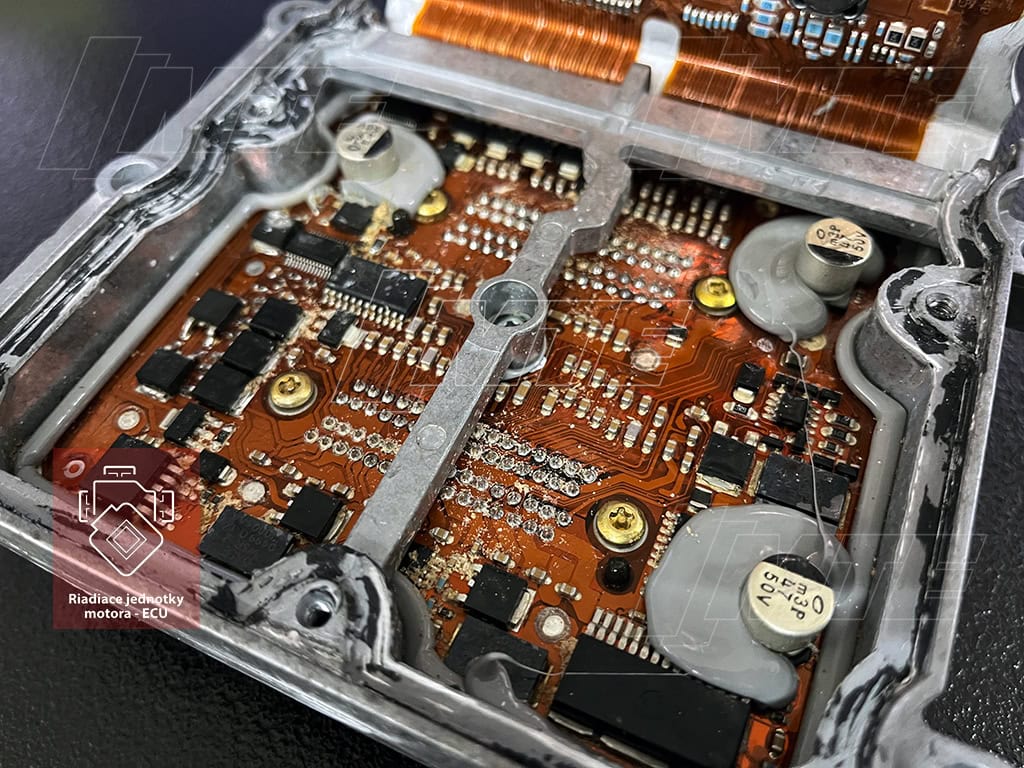

- Studené spoje v riadiacej jednotke – častý problém spôsobený tepelným namáhaním, najmä pri vysokoteplotnom cykle.
- Poškodenie výstupných stupňov zapaľovania – najmä v prípadoch, keď došlo k dlhodobému používaniu chybných zapaľovacích cievok.
- Zlyhanie komunikačnej zbernice CAN – čo sa prejavuje ako neprítomnosť jednotky v diagnostike alebo výpadky komunikácie s prístrojovým panelom.
- Zamŕzanie softvéru – niekedy spôsobené degradáciou dát v EEPROM, čo vedie k ťažkostiam pri štarte alebo chybovým kódom bez jasnej príčiny.
Diagnostika a chybové kódy
Počas opráv Trionic 8 sa opakovane stretávame s týmito chybovými kódmi, ktoré signalizujú najčastejšie poruchy:
- P0300 – Random/Multiple Cylinder Misfire Detected
Bežná chyba spôsobená výpadkom signálu zapaľovania – často priamo súvisiaca s poškodenými výstupnými tranzistormi v ECU. - P0601 – Internal Control Module Memory Checksum Error
Signalizuje problém s integritou dát v pamäti jednotky – často opraviteľné prepísaním alebo výmenou pamäte. - P1312 / P1334 – Misfire Detection Cylinder Synchronization
Typické pre Trionic 8 – vzniká pri zlom spracovaní signálov zapaľovania alebo problémoch so synchronizáciou medzi vstrekovaním a zapaľovaním. - P1681 – Control Module Torque Signal Malfunction
Indikuje poruchu v komunikácii medzi ECU a TCM (prevodovkou) alebo BCM.
Oprava v našom prípade

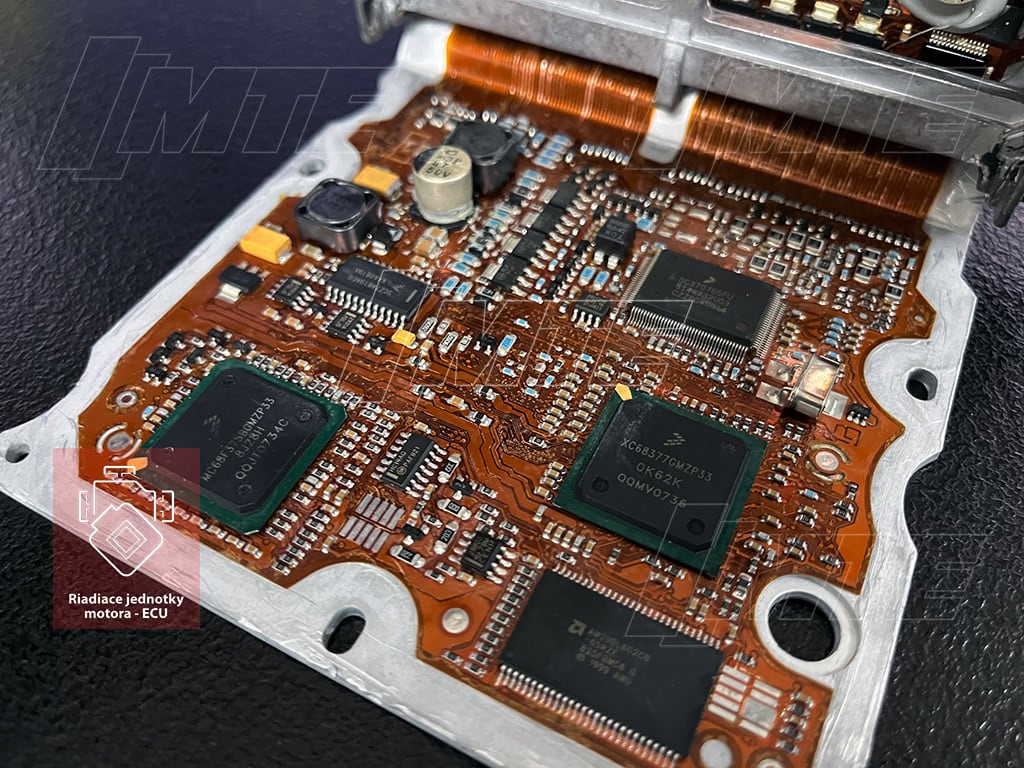

Dodanú riadiacu jednotku Trionic 8 nebolo možné identifikovať v diagnostike – žiadna komunikácia cez CAN. Po demontáži sme zistili poškodenie viacerých spojov a mikrotrhliny pod BGA čipom. Po reballingu BGA, ktorým sa obnovili spájkovacie spoje pod obvodmi a výmene niekoľkých povrchovo montovaných súčiastok jednotka opäť ožila a bola úspešne otestovaná v simulovaných podmienkach s generátorom signálov.
Záver
Trionic 8 je príkladom prepracovanej, ale zároveň citlivej riadiacej jednotky, kde kombinácia tepelného namáhania a veku môže viesť k sérii porúch. Včasná diagnostika a odborná oprava však umožňuje zachrániť pôvodnú jednotku bez potreby jej výmeny či komplikovaného preprogramovania.
Ak sa vaša SAAB jednotka odmieta prebudiť k životu, možno ešte neprišiel jej čas na odpis – ozvite sa nám, máme s ňou viac ako len skúsenosti.
