Záchrana ECU Bosch MD1CP004: Oprava jednotky pre Audi Q7 a VW Touareg

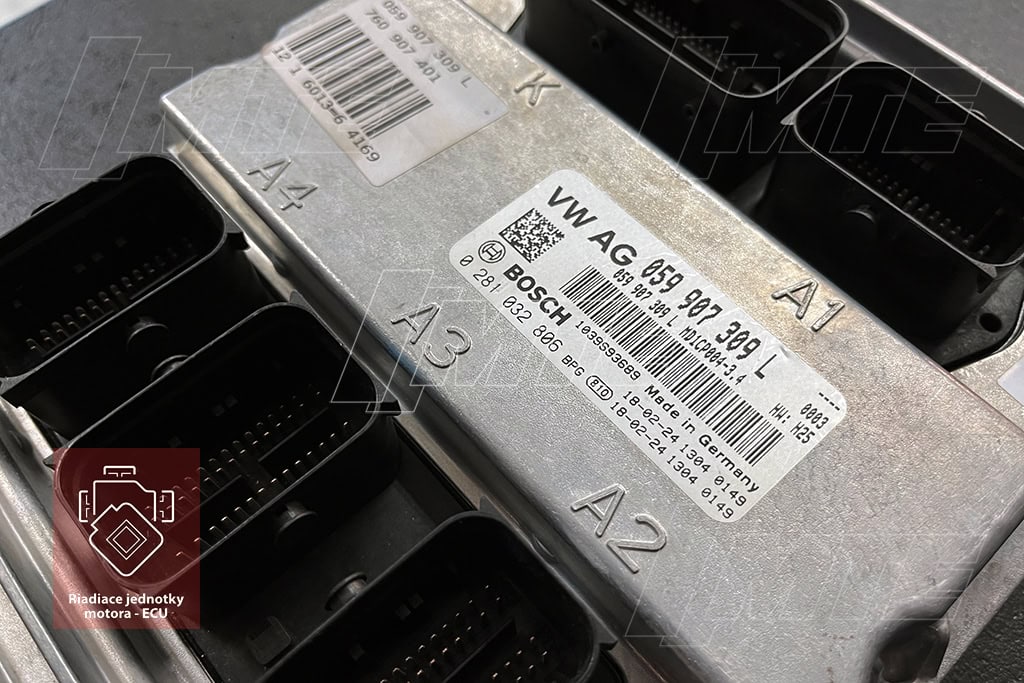

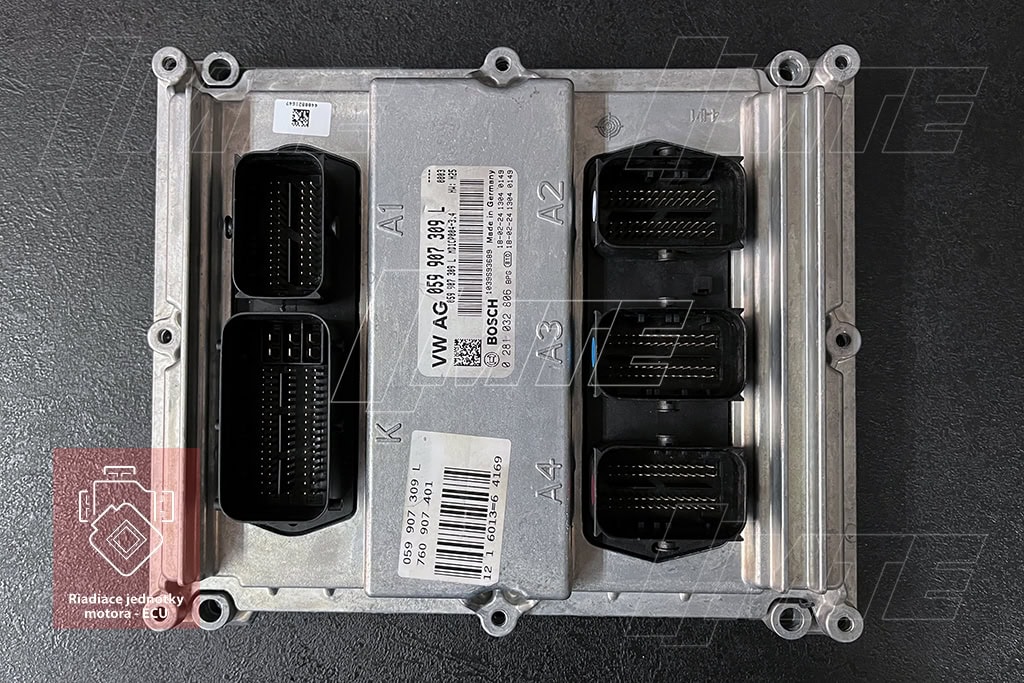

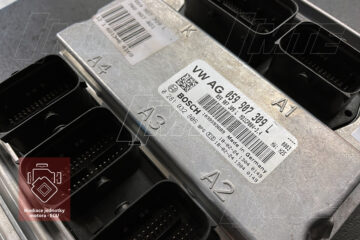

Zlyhanie riadiacej jednotky motora dnes nemusí automaticky znamenať výmenu za nový kus. Dôkazom je prípadová oprava jednotky Bosch MD1CP004 (0281032806 / 059907309L), ktorá sa bežne nachádza vo vozidlách ako Audi Q7, A6, A8 či VW Touareg s motorom 3.0 TDI.

Táto konkrétna jednotka nám bola doručená po tom, čo vozidlo úplne stratilo schopnosť komunikácie s diagnostikou a neštartovalo. Bežné dielenské pokusy o vyriešenie problému – výmena batérie, kontrola žhavičov či poistiek – boli neúspešné. Nasledovalo odoslanie ECU do nášho servisného strediska, kde sme sa pustili do podrobného rozboru.

---

Na čo slúži jednotka MD1CP004?

Riadiaca jednotka Bosch MD1CP004 je navrhnutá pre moderné dieselové agregáty s vysokotlakovým vstrekovaním Common Rail. Jej hlavné úlohy zahŕňajú:

• presné riadenie vstrekovania paliva a predvstreku,
• ovládanie turbodúchadla a množstva vzduchu,
• spracovanie signálov zo snímačov teploty a tlaku,
• ochranné funkcie pri nadmerných teplotách a otáčkach,
• správa CAN komunikácie medzi rôznymi systémami vozidla.

Jednotka je vybavená najnovšou generáciou mikroprocesorov s vysokou výpočtovou kapacitou a pamäťou typu eMMC. To z nej robí výkonné, no zároveň citlivé zariadenie – najmä na prepätie, chybný softvér alebo pokusy o ladenie bez správnej metodiky.

---

Časté poruchy riadiacej jednotky MD1CP004

Podľa našich skúseností a údajov z testovacej platformy patria medzi najčastejšie zlyhania:

• úplná strata komunikácie s diagnostikou (OBD) – najčastejšie poškodenie CAN transceivera alebo napájacieho obvodu,
• chyby pamäťového systému – poškodené dátové oblasti v dôsledku preťaženia alebo neodbornej manipulácie,
• poruchy výstupov k vstrekovačom – niekedy dochádza k prepáleniu spínacích prvkov pri skratoch na kabeláži,
• zlyhanie interných napájacích vetiev – napríklad pri výpadku 5V/3.3V liniek, ktoré napájajú logické obvody.

Pri našom konkrétnom prípade išlo o kombináciu poruchy CAN transceivera a poškodenia v napájacej časti jednotky, ktoré bránilo akémukoľvek štartu aj diagnostickej komunikácii.

---

Najčastejšie chybové kódy spôsobené poruchou ECU

Nie všetky DTC kódy signalizujú chybu samotnej riadiacej jednotky. Tu uvádzame len tie, ktoré s vysokou pravdepodobnosťou poukazujú na zlyhanie MD1CP004 ako takého:

• P060C – Internal Control Module Main Processor Performance
• P0606 – Control Module Programming Error
• P160A – Internal Control Module Memory Checksum Error
• P060A – Control Module Processor Monitoring
• P0263 – Cylinder 1 Contribution/Balance Fault (v prípade poškodenia riadiaceho výstupu na vstrekovač)
• U0100 – Lost Communication with ECM/PCM (napr. pri poškodenom CAN ovládači)

Tieto kódy sa môžu objaviť po výpadkoch napájania, poruche v riadiacom procesore, prípadne pri poškodení výstupných komponentov jednotky.notky.

---

Ako prebiehala oprava

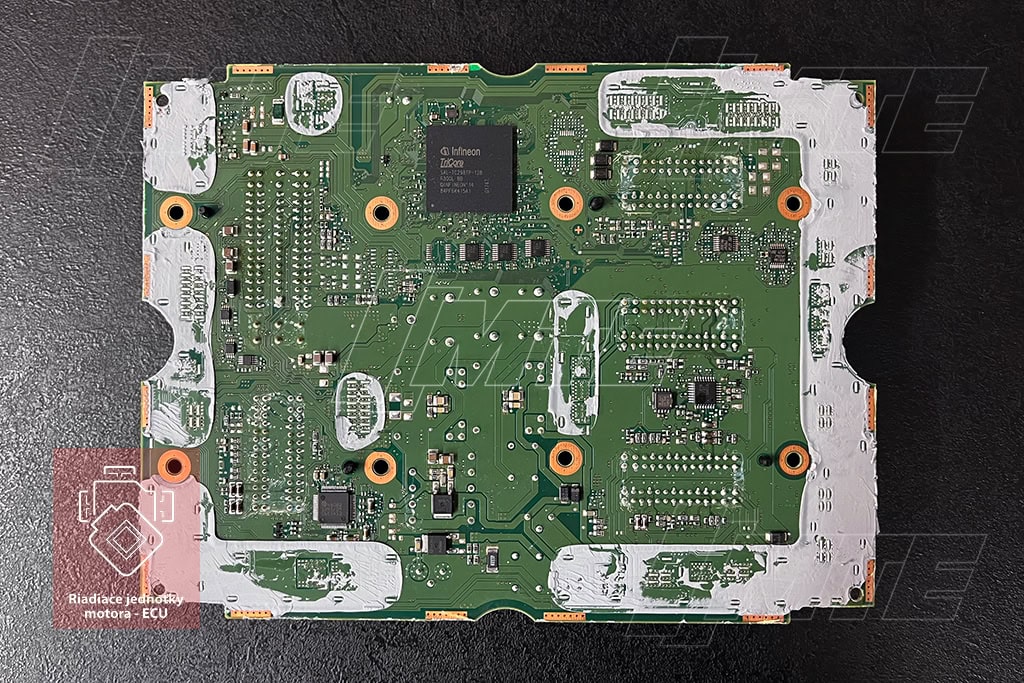

Po otvorení ECU a vizuálnej kontrole pod mikroskopom sme lokalizovali poškodenie v oblasti CAN komunikačných obvodov a napájacej časti. Nasledovala výmena SMD komponentov, prekontrolovanie napájacích vetiev a test funkčnosti na simulátore.

Po vykonaní opravy bola jednotka otestovaná v simulovanom prostredí s emulovanými signálmi senzorov. Diagnostická komunikácia prebehla bez problémov a všetky výstupy ECU reagovali správne.

---

Záver

Bosch MD1CP004 je výkonná, no komplexná riadiaca jednotka, ktorá neodpúšťa laické zásahy. Či už ide o nesprávne programovanie alebo skraty v kabeláži – výsledkom môže byť zdanlivo „mŕtva“ jednotka. Našťastie, v mnohých prípadoch je oprava možná bez nutnosti výmeny za novú.

Ak vlastníte vozidlo Audi alebo Volkswagen s motorom 3.0 TDI a máte podozrenie na poruchu ECU, obráťte sa na odborníkov.
My riešime problém, nie len vymieňame diel.

---

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.

Neriešime celé autá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
