Technická analýza a oprava modulu MAN KSM (A2C91018700 / 81.25816-7011)

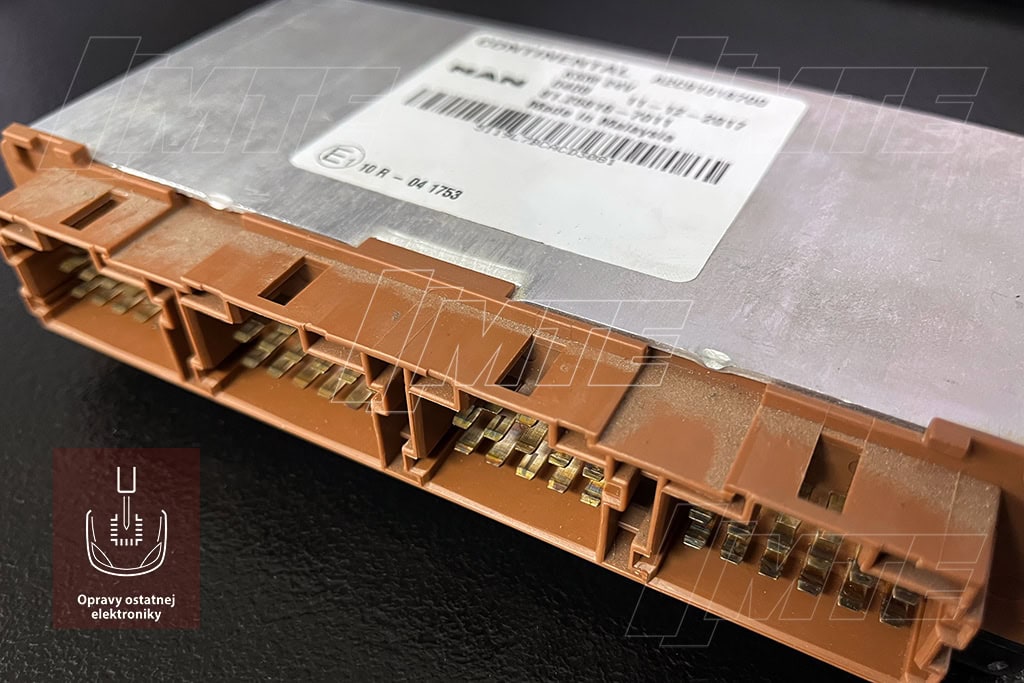

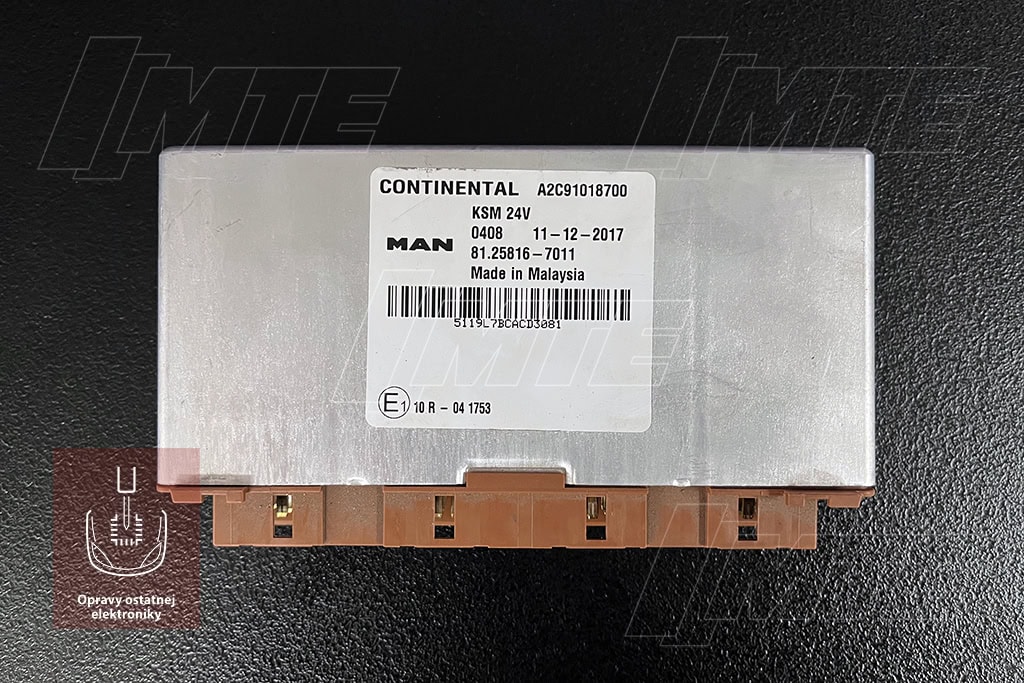

Riadiaca jednotka KSM (Kundenspezifisches Steuermodul), konkrétne model A2C91018700 / 81.25816-7011 od výrobcu Continental, je neoddeliteľnou súčasťou elektronickej architektúry vozidiel MAN radu TGX, TGL, TGM a TGS. Jej primárnou funkciou je zabezpečenie komunikácie a riadenia medzi podvozkom vozidla a účelovou nadstavbou. V našom servisnom stredisku sa venujeme profesionálnej diagnostike a oprave týchto kľúčových komponentov.

Funkcia a význam modulu KSM v systéme vozidla

Modul KSM slúži ako programovateľné rozhranie (gateway), ktoré prostredníctvom CAN-Bus zbernice integruje systémy nadstavby s riadiacimi jednotkami vozidla. Umožňuje tak obojsmernú výmenu dát a riadiacich povelov.

Hlavné úlohy KSM modulu zahŕňajú:

• Spracovanie vstupných signálov: Modul číta stavové informácie z vozidla, ako napríklad stav parkovacej brzdy, zaradenie neutrálneho prevodového stupňa, otáčky motora či rýchlosť vozidla.
• Ovládanie výstupov: Na základe prijatých dát a naprogramovanej logiky spína a reguluje prídavné zariadenia nadstavby – hydraulické čerpadlá, externé osvetlenie, navijaky, kompresory a iné akčné členy.
• Regulácia otáčok motora: Umožňuje nadstavbe aktívne riadiť otáčky motora pre zabezpečenie potrebného výkonu, napríklad pre hydraulické čerpadlo.
• Poskytovanie rozhrania: Slúži ako štandardizovaný bod pripojenia pre výrobcov nadstavieb, čím sa eliminuje potreba neštandardných a rizikových zásahov do elektroinštalácie vozidla.

Najčastejšie poruchy a ich prejavy

Na základe našej praxe a technických dát sme identifikovali opakujúce sa typy porúch týchto riadiacich jednotiek, ktoré vedú k nefunkčnosti alebo nesprávnej funkcii nadstavby.

1. Strata komunikácie na CAN zbernici: Najzávažnejšia porucha, pri ktorej modul prestane komunikovať s ostatnými riadiacimi jednotkami (napr. ZBR). Diagnostika vozidla hlási stratu spojenia s KSM modulom a nadstavba je úplne nefunkčná.
2. Zlyhanie výkonových výstupov: Modul komunikuje, ale nedokáže aktivovať jeden alebo viacero výstupov. Príčinou je spravidla poškodenie interných spínacích prvkov (tranzistorov MOSFET, relé) v dôsledku preťaženia alebo skratu v obvode nadstavby.
3. Interná porucha napájacieho obvodu: Jednotka je bez napájania, nereaguje na diagnostiku a javí sa ako “mŕtva”.
4. Chybné spracovanie vstupných signálov: Modul prijíma signály zo senzorov, ale nesprávne ich interpretuje, čo vedie k zablokovaniu funkcií nadstavby z bezpečnostných dôvodov (napr. nerozpozná zatiahnutú parkovaciu brzdu).

Relevantné chybové kódy (DTC)

Diagnostika vozidla MAN pri poruche KSM modulu typicky zaznamenáva nasledujúce chybové kódy:

• ZBR 03519: Všeobecná chyba KSM modulu (v systéme často označovaný ako A330), ktorá poukazuje na interný problém alebo poruchu komunikácie.
• Kódy signalizujúce “CAN Timeout”: Rôzne riadiace jednotky v sieti môžu hlásiť stratu komunikácie s KSM modulom.
• Špecifické kódy výstupov: Diagnostika presne identifikuje poruchu na konkrétnom výstupe, napr. “skrat na kostru” alebo “prerušenie obvodu”, čo priamo smeruje diagnostiku na konkrétny pin modulu alebo príslušnú kabeláž.

Metodika opravy

Namiesto nákladnej výmeny za nový diel, ktorá si vyžaduje aj dodatočné kódovanie a programovanie, poskytujeme efektívne riešenie formou opravy na úrovni komponentov.

Proces opravy zahŕňa:

1. Vstupná diagnostika: Overenie popisu chyby a testovanie modulu na špecializovanom pracovisku.

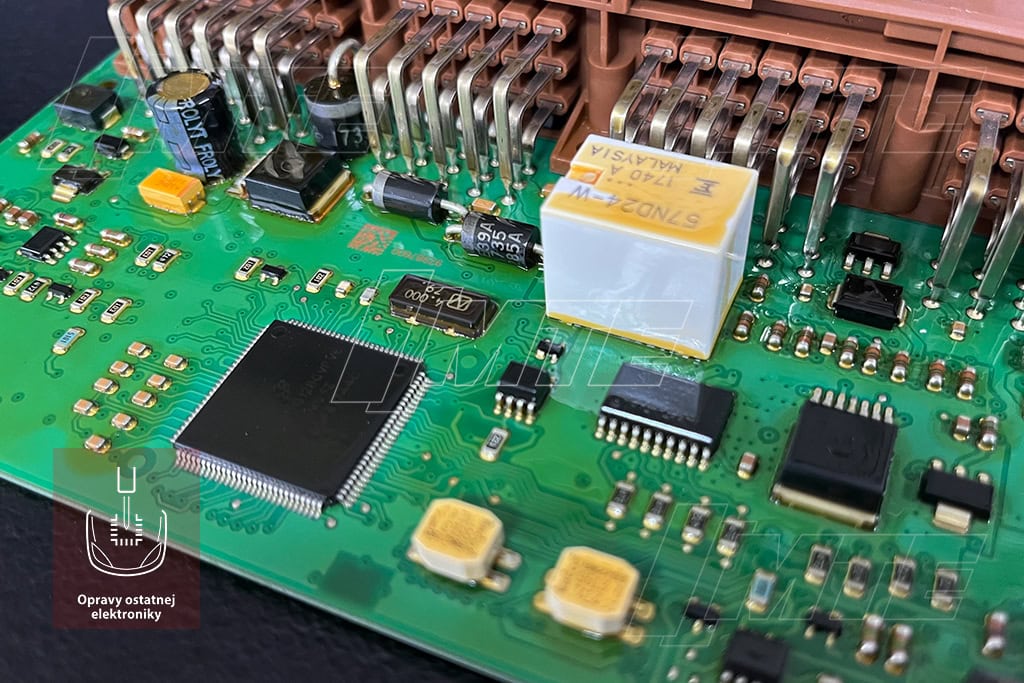

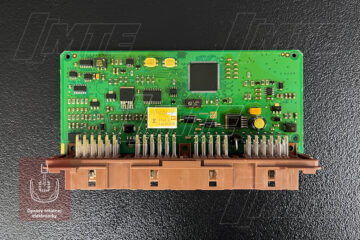

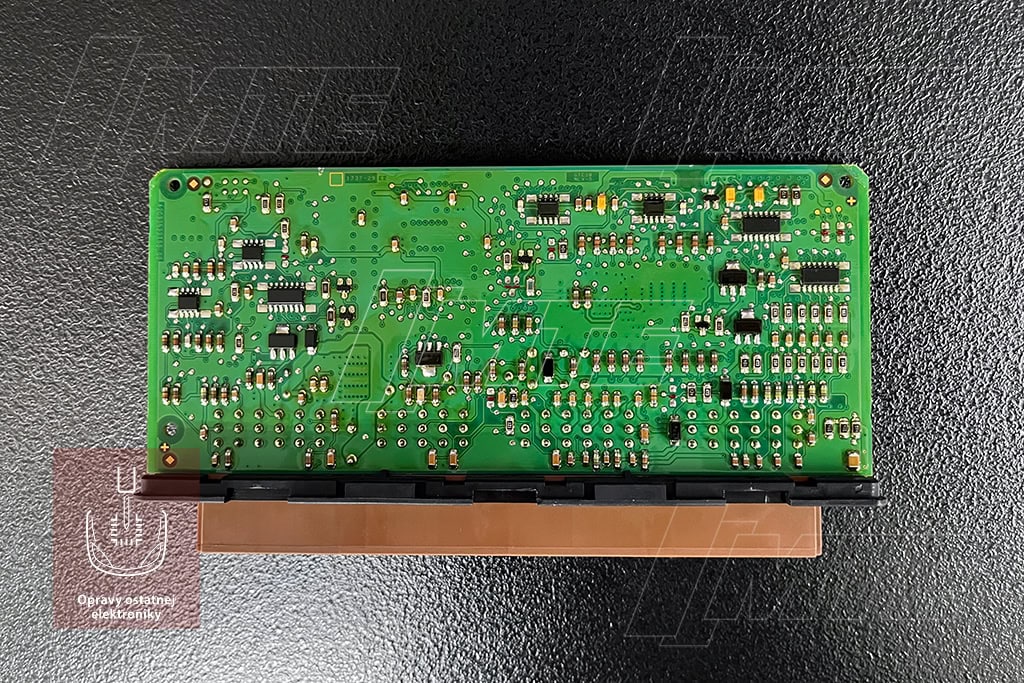

2. Analýza dosky plošných spojov (PCB): Dôkladná vizuálna a elektronická kontrola, identifikácia poškodených komponentov, studených spojov alebo poškodených vodivých ciest.
3. Výmena chybných súčiastok: Odborná výmena poškodených výkonových tranzistorov, ovládačov, napäťových regulátorov a ďalších prvkov.
4. Záverečný test: Komplexné otestovanie všetkých vstupov, výstupov a komunikačných liniek modulu pre zaistenie 100% funkčnosti po oprave.

Tento postup zaručuje obnovenie plnej funkčnosti riadiacej jednotky pri výrazne nižších nákladoch v porovnaní s kúpou nového dielu.

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé autá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
