Servisný pohľad na riadiacu jednotku motora Phoenix L34 (John Deere RE555539)

Bočný panel

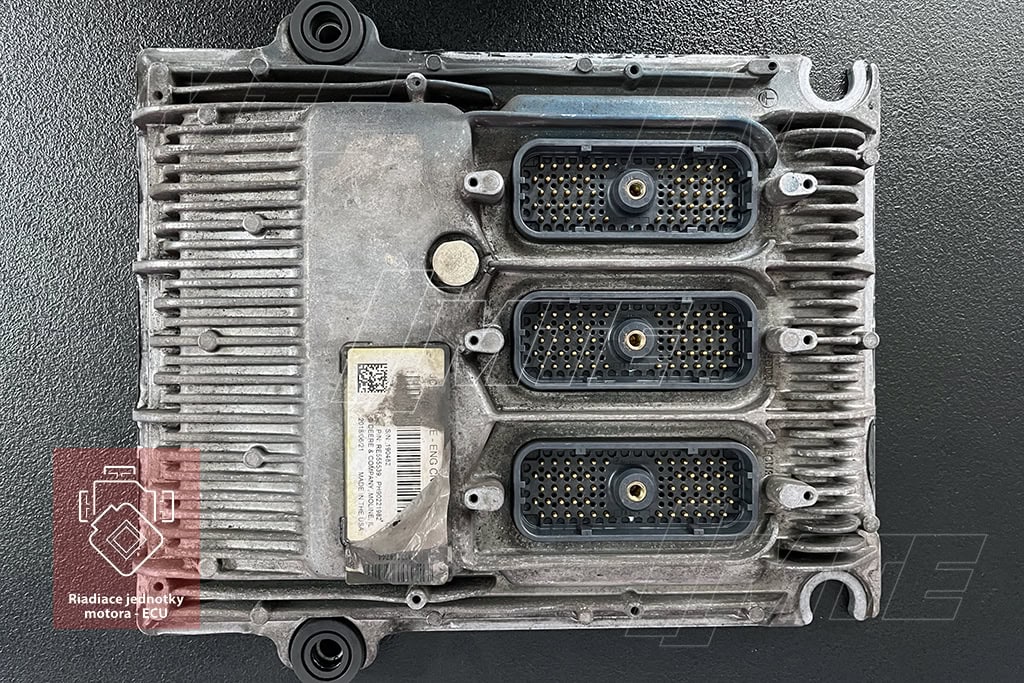

Celkový pohľad na doručenú riadiacu jednotku motora Phoenix L34 pred začatím servisného procesu. Zreteľné sú masívne konektory pre pripojenie k motorovému zväzku stroja a identifikačný štítok s číslom dielu RE555539, používaným v traktoroch aj priemyselných aplikáciách.
25
nov

Moderné priemyselné a poľnohospodárske stroje sa dnes spoliehajú na robustnú elektroniku, ktorá musí vydržať extrémne podmienky. Nedávno sme v našom servisnom stredisku riešili prípad poškodenej riadiacej jednotky (ECU) Phoenix L34 s označením John Deere RE555539.

Tento typ elektroniky je mozgom motorov John Deere PowerTech, ktoré poháňajú nielen známe traktory série 6R či 7R, ale aj široké spektrum ťažkej priemyselnej techniky.

Kde všade nájdete túto jednotku?

Hoci si väčšina ľudí pod značkou John Deere predstaví zelený traktor na poli, realita v našom laboratóriu je pestrejšia. Riadiaca jednotka Phoenix L34 je kľúčová pre riadenie motorov v aplikáciách, kde je nulová tolerancia pre výpadky:

  • Lesné stroje: Harvestory a vyvážačky, ktoré pracujú v náročnom teréne.
  • Stavebná technika: Dumpre, nakladače a grejdre.
  • Priemyselné aplikácie: Mobilné drviče kameniva, štiepkovače či stacionárne generátory.
Koláž zobrazujúca variabilitu strojov, ktoré využívajú motory riadené jednotkami ako Phoenix L34. Vľavo ťažká stavebná technika (bager a dumper) v prašnom prostredí lomu, v strede lesný harvestor pri ťažbe dreva a vpravo traktor série 8R pri orbe. Všetky tieto aplikácie kladú extrémne nároky na odolnosť riadiacej elektroniky, ktorú v našom stredisku servisujeme.

K nám do servisného strediska sa dostala samotná demontovaná jednotka, ktorá bola doručená kuriérom z priemyselnej prevádzky, kde zlyhanie stroja zastavilo výrobu.

Funkcia a technické pozadie Phoenix L34

Táto ECU nie je len o vstrekovaní nafty. Je to komplexný počítač, ktorý v reálnom čase spracováva desiatky signálov. Zabezpečuje presné časovanie vstrekovačov (Common Rail), reguláciu tlaku paliva, ovládanie turbodúchadla (VGT) a v neposlednom rade manažment emisií (EGR, DPF, SCR).

Akonáhle dôjde k poškodeniu hardvéru vo vnútri jednotky, motor prechádza do núdzového režimu alebo sa úplne zastaví. Keďže nepracujeme s celými strojmi, ale výhradne s elektronikou, našou úlohou je diagnostikovať problém priamo na úrovni plošného spoja (PCB).

Najčastejšie poruchy a symptómy

Z našej praxe a dostupných technických bulletinov vieme, že jednotky rodiny Phoenix L34 (vrátane RE555539) trpia niekoľkými špecifickými neduhmi. Tie sú často spôsobené kombináciou vibrácií, tepelného namáhania a starnutia komponentov.

Medzi typické problémy, ktoré riešime, patria:

  1. Zlyhanie ovládania vstrekovačov (Injector Driver Circuit): Jednotka nedokáže otvoriť konkrétny vstrekovač alebo celú vetvu (Bank). Motor beží nepravidelne, “na menej valcov”, alebo zhasína. Často je to spôsobené skratom v kabeláži stroja, ktorý následne “odpáli” koncový stupeň v riadiacej jednotke.
  2. Problém s referenčným napätím 5V: Senzory motora potrebujú stabilné napájanie 5V z riadiacej jednotky. Ak interný zdroj v ECU zlyhá, senzory (tlak paliva, poloha vačky/kľuky) prestanú komunikovať a stroj sa stane nepojazdným.
  3. Interná chyba pamäte alebo procesora: Vplyvom prepätia alebo zlyhania komponentov môže dôjsť k poškodeniu dát v pamäti flash/EEPROM, čo spôsobí, že jednotka “zamrzne” alebo nekomunikuje cez CAN zbernicu.

Chybové kódy (DTC), na ktoré si treba dať pozor

Diagnostika John Deere využíva štandard SPN (Suspect Parameter Number) a FMI (Failure Mode Identifier). Pri doručených jednotkách zákazníci často hlásia nasledujúce chybové kódy, ktoré indikujú potrebu zásahu do elektroniky:

  • SPN 651 až 656: Chyby vstrekovačov pre valce 1 až 6. Ak sú vstrekovače a kabeláž v poriadku, chyba je takmer isto v hardvéri riadiacej jednotky.
  • SPN 628 (FMI 12): “Programovanie riadiacej jednotky – Zlyhanie”. Toto často indikuje internú chybu pamäte alebo kontrolného súčtu (checksum error).
  • SPN 3509 / 3510: Problémy s napájacím napätím senzorov (Sensor Supply Voltage). Indikuje zlyhanie interných napájacích obvodov na doske.
  • SPN 629: Chyba riadiacej jednotky – Kritická porucha hardvéru.

Proces obnovy v našom stredisku

Oprava takejto jednotky si vyžaduje viac než len spájkovačku. Po prijatí zákazky Phoenix L34 RE555539 prechádza dôkladným čistením a otvorením, po ktorom nasleduje mikroskopická inšpekcia a meranie komponentov.

Po výmene poškodených súčiastok za nové (často s vyššou odolnosťou než pôvodné) jednotku testujeme na simulátore, ktorý imituje beh motora. Týmto spôsobom garantujeme, že po namontovaní späť do stroja bude všetko fungovať na prvý pokus.

Máte problém s riadiacou jednotkou John Deere alebo iným priemyselným strojom? Kontaktujte nás pre konzultáciu.

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé vozidlá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.

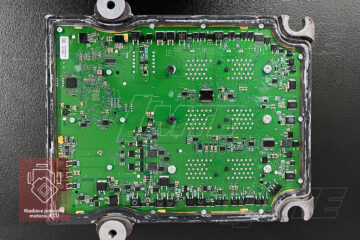

Detailný pohľad do vnútra riadiacej jednotky Phoenix L34 po mechanickom otvorení v našom servisnom stredisku. Je viditeľná horná strana viacvrstvovej dosky plošných spojov (PCB).

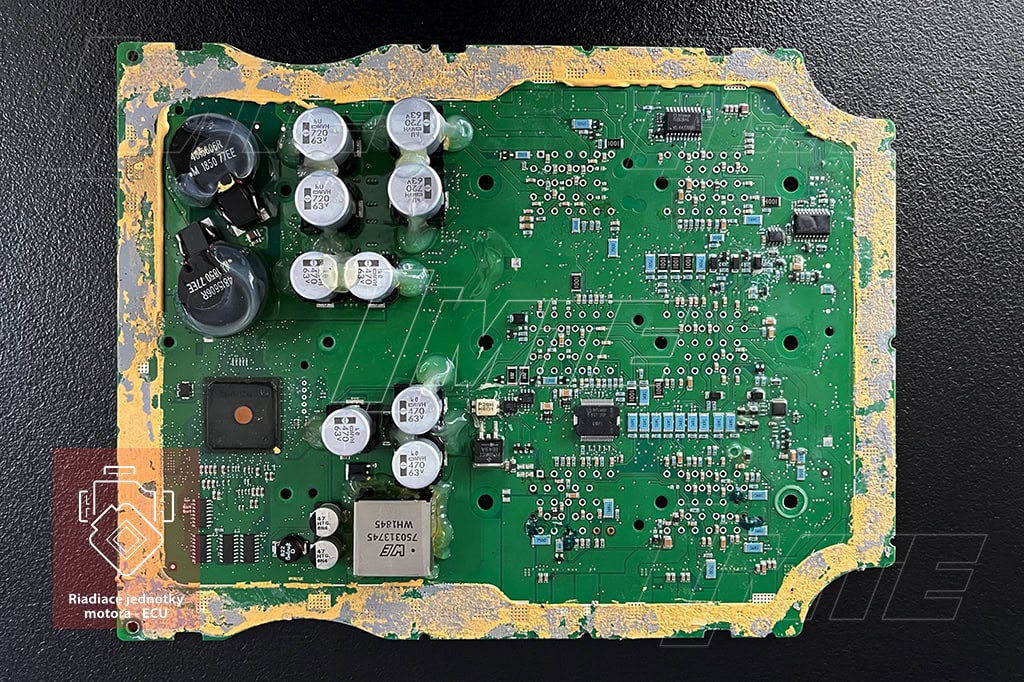

Spodná strana kompletne demontovanej základnej dosky z jednotky RE555539. Táto oblasť je husto osadená miniatúrnymi SMD komponentmi.

Každá opravená jednotka znamená menej vyťažených surovín a čistejšie životné prostredie. Naše technológie nám umožňujú vrátiť poškodeným dielom 100 % funkčnosť bez nutnosti plytvania novými zdrojmi.

Vy jazdíte, my sa staráme o udržateľnosť. Tvoríme svet bez zbytočného odpadu.
