Oprava ECU Bosch EDC17C63 — Hangcha vozík

Vysokozdvižné vozíky a ostatná manipulačná technika majú špecifický profil porúch riadiacich jednotiek — odlišný od osobných áut. V MTE sme riešili riadiacu jednotku Bosch EDC17C63 z dieselového vysokozdvižného vozíka Hangcha CPCD 38, poškodenú prepätím po pripojení boostera.

Technické parametre

Parameter	Hodnota
Výrobca ECU	Bosch
Typ ECU	EDC17C63

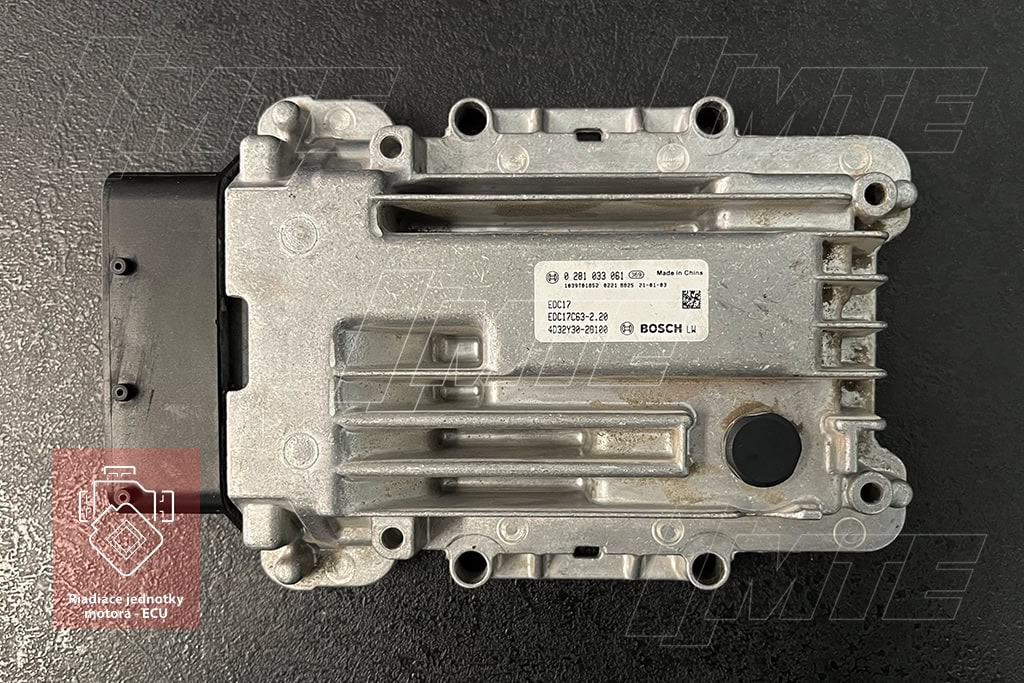

Číslo dielu	0281033061

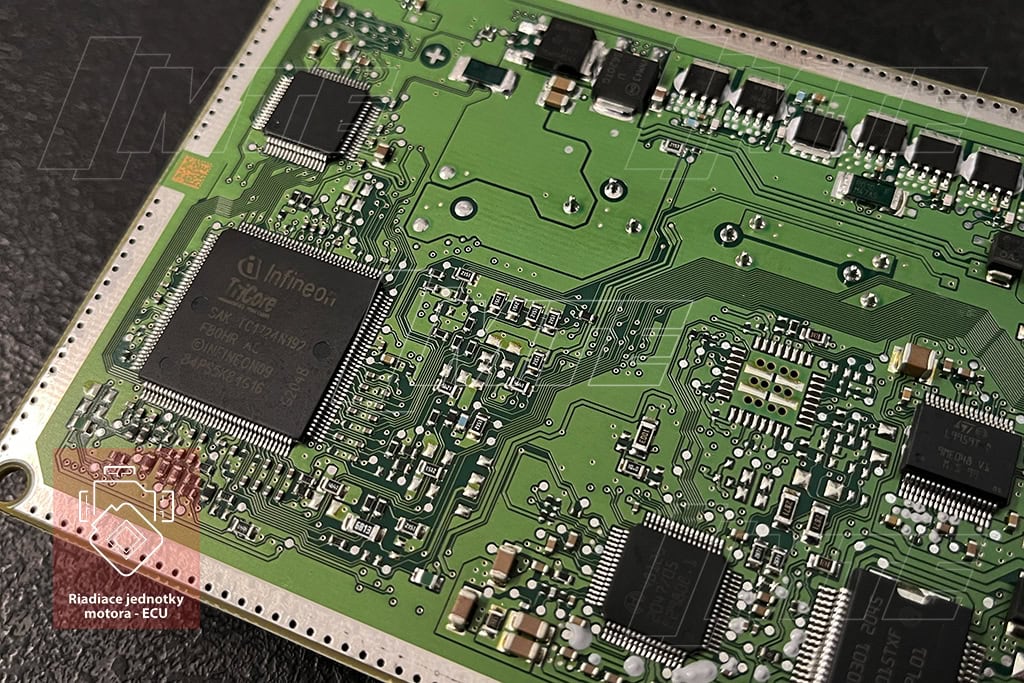

Hlavný procesor	Infineon TriCore TC1724
Stroj	Hangcha CPCD 38 — dieselový vysokozdvižný vozík
Príčina poruchy	Prepätie po pripojení boostera — slabá ochrana, kaskádové poškodenie
Poznámka	Rovnaký typ ECU sa používa aj v osobných vozidlách čínskych a indických značiek

Čo sa stalo — prepätie po pripojení boostera

Štartovanie vysokozdvižných vozíkov pomocou boostera alebo externého zdroja je v prevádzke bežné, najmä pri nízkych teplotách alebo vybitej batérii. Problém nastáva, keď ochrana riadiacej jednotky proti prepätiu nie je dostatočná — presne to sa stalo aj v tomto prípade.

Pri prepätí so slabou ochranou sa poruchy v ECU šíria kaskádovite — nepostihnú len napájaciu (zdrojovú) časť, ale postupne aj ďalšie obvody. V tomto prípade prepätie poškodilo nielen zdrojovú časť, ale aj obvody ovládania vstrekovania.

Pri nedostatočnej ochrane ECU sa prepäťová porucha nezastaví na zdrojovej časti. Cez spoločné napájacie vetvy a citlivé regulačné obvody sa škoda šíri ďalej — k ovládaniu vstrekovania, snímačom alebo komunikačným obvodom. Čím je ochrana slabšia, tým je rozsah poškodenia väčší.

Najčastejšie príčiny porúch ECU v manipulačnej technike

Riadiace jednotky vysokozdvižných vozíkov, stavebných strojov a podobnej techniky pracujú v náročnejších podmienkach ako ECU osobných áut — vibrácie, prach, vlhkosť a časté štartovanie pomocou externých zdrojov. Najčastejšou príčinou poškodenia je práve prepätie:

Nesprávne pripojenie boostera alebo externého štartovacieho zdroja
Chybná alebo opotrebovaná batéria s nestabilným napätím
Skraty a chybné uzemnenie v elektrickej sústave stroja
Nedostatočná ochrana ECU pri zváraní na stroji bez odpojenia riadiacej jednotky

Ďalšie typické príznaky porúch tohto typu ECU

Okrem prepäťového poškodenia sa pri riadiacich jednotkách Bosch EDC17C63 v manipulačnej technike vyskytujú aj tieto príznaky:

Žiadna komunikácia s riadiacou jednotkou — čítanie chybového kódu nie je možné
Motor nenaštartuje, alebo naštartuje len občas — závislosť od počasia naznačuje teplotne citlivú poruchu
Niektoré komponenty nie je možné regulovať — trvalo, alebo len pri zmene teploty

Široké využitie EDC17C63 — nielen manipulačná technika

Riadiaca jednotka Bosch EDC17C63 sa nepoužíva len vo vysokozdvižných vozíkoch a stavebných strojoch. Rovnaký typ ECU sa nasadzuje aj v osobných vozidlách viacerých čínskych a indických automobilových značiek. Skúsenosti z opráv v oblasti manipulačnej techniky sa tak priamo prenášajú aj do tejto oblasti.

Oprava ECU manipulačnej techniky v MTE

Postup pri oprave riadiacich jednotiek manipulačnej techniky v MTE:

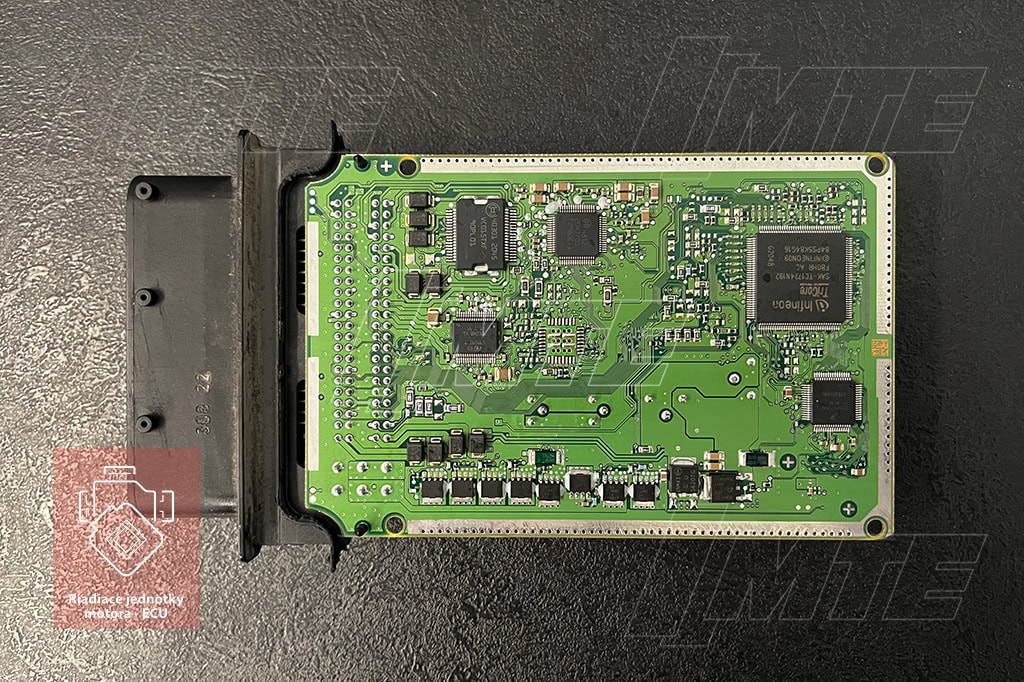

Príjem a vizuálna diagnostika — kontrola základnej dosky, konektorov, zdrojovej časti
Identifikácia poškodených obvodov — meranie, lokalizácia rozsahu prepäťovej škody
Oprava poškodených komponentov — zdrojová časť aj prípadné ďalšie postihnuté obvody
Test funkčnosti vrátane regulačných obvodov a komunikácie
Vrátenie kuriérom — montáž a overenie funkčnosti na stroji

Pred začatím opravy vás vždy informujeme o rozsahu poškodenia a postupe.

Máte poškodenú riadiacu jednotku stroja alebo vozidla?

Kontaktujte MTE pred odoslaním — popíšte príznaky, typ stroja alebo vozidla a číslo dielu. Odpovieme do 24 hodín.

FAQ

Opravujete riadiace jednotky pre vysokozdvižné vozíky?

Áno. V MTE opravujeme riadiace jednotky pre dieselovú manipulačnú techniku — vysokozdvižné vozíky, stavebné stroje a podobné zariadenia, vrátane jednotiek série Bosch EDC17.

Prečo sa ECU manipulačnej techniky často poškodzujú prepätím?

Vysokozdvižné vozíky a stavebné stroje sa často štartujú pomocou boostera alebo externého zdroja, najmä v zime. Nesprávne pripojenie alebo nedostatočná ochrana ECU môže spôsobiť prepätie, ktoré poškodí napájacie aj regulačné obvody.

Aké ďalšie poruchy sa pri tomto type ECU vyskytujú?

Okrem prepäťového poškodenia sú časté: žiadna komunikácia s riadiacou jednotkou, motor nenaštartuje alebo naskočí len niekedy v závislosti od teploty, prípadne niektoré komponenty nie je možné regulovať trvalo alebo pri zmene teploty.

Používa sa EDC17C63 aj v osobných autách?

Áno. Rovnaký typ riadiacej jednotky sa používa aj v osobných vozidlách viacerých čínskych a indických značiek, nielen v manipulačnej technike.

Je potrebné po oprave kódovanie alebo nastavenie?

Vo väčšine prípadov nie — opravená riadiaca jednotka obsahuje pôvodné dáta. O prípadnej nutnosti ďalšieho nastavenia informujeme pred začatím opravy.
