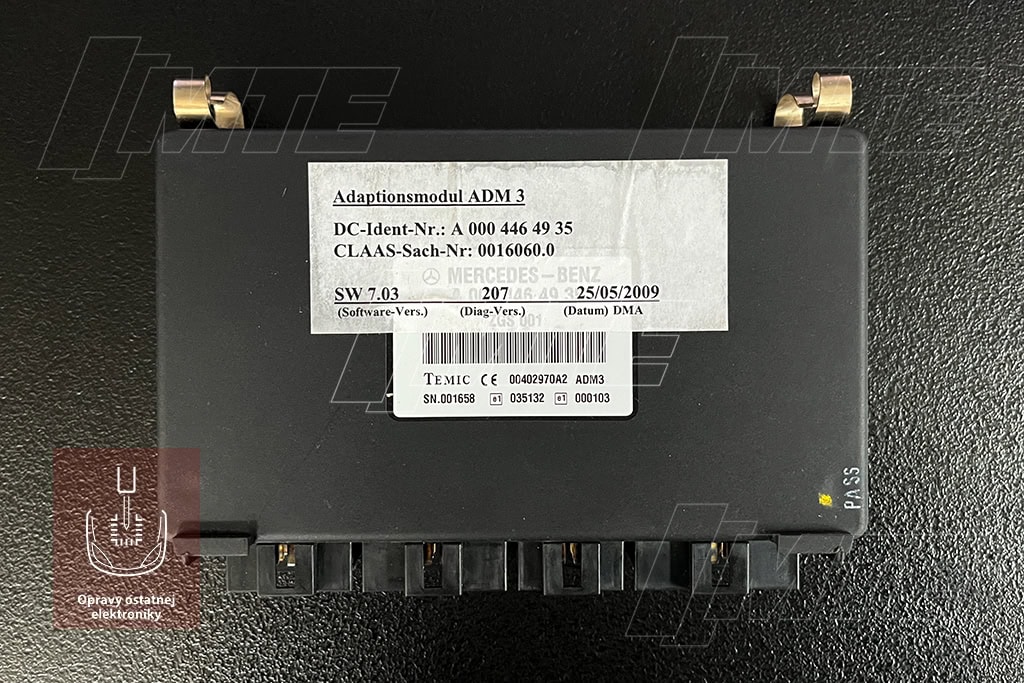

Stojaci poľnohospodársky stroj uprostred sezóny znamená stratu každý deň. Do MTE prišiel riadiaci modul ADM3 od výrobcu Temic (A0004464935) zo stroja Claas, ktorý prestal komunikovať. Ide o modul, ktorý sa okrem poľnohospodárskej techniky montuje aj do nákladných vozidiel Mercedes-Benz a do Unimogu — skúsenosti z tejto opravy sa preto týkajú širokého spektra strojov.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ modulu | ADM3 — riadiaci modul vozidla (Adaptive Drive Module) |
| Výrobca | Temic |

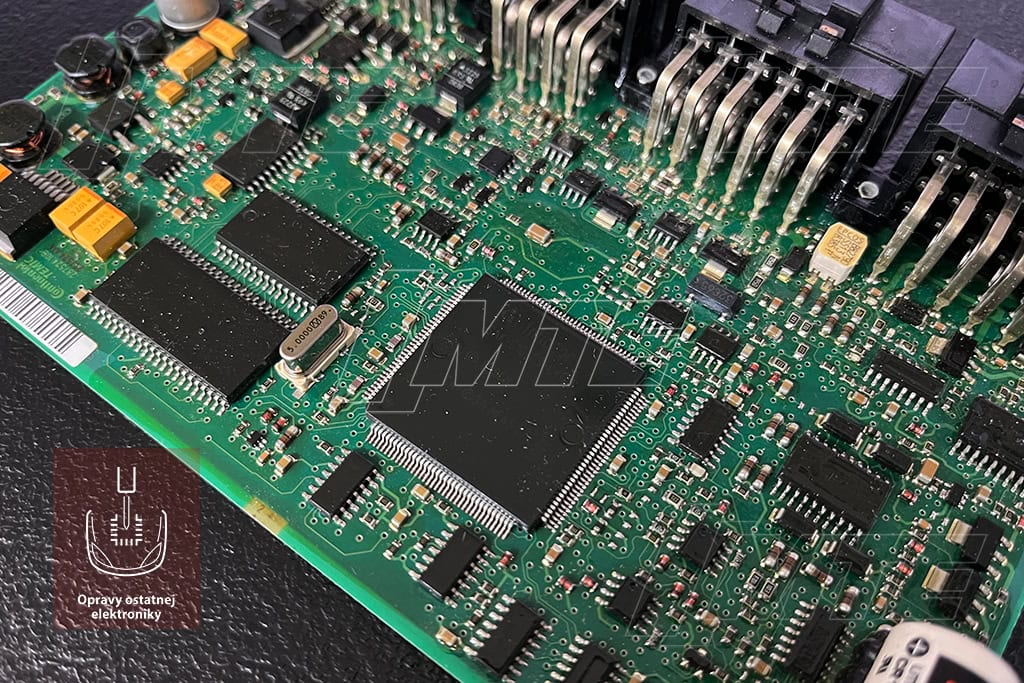

| Riadiaci procesor | Infineon SAK-C167CS |
| Číslo dielu | A0004464935 |
| Stroj | Claas — poľnohospodársky stroj s motorom Mercedes-Benz |
| Ďalšie použitie | Mercedes-Benz nákladné vozidlá, Unimog a ďalšie stroje s motormi Mercedes-Benz |
| Porucha | Výpadok komunikácie modulu |
Akú úlohu má ADM3 v stroji
Modul ADM3 je prostredníkom medzi vodičom a motorom. Spracúva vstupy, ako je poloha plynového pedála, tempomat či obmedzovač otáčok, a po CAN zbernici ich odovzdáva riadiacej jednotke motora a ďalším modulom. Keď ADM3 vypadne z komunikácie, motor sa síce môže správať, akoby bol v poriadku, no stroj nedostáva povely, ktoré potrebuje.
Najčastejšie poruchy modulov ADM3
- Výpadok komunikácie — diagnostický nástroj nekomunikuje s modulom, ostatné riadiace jednotky hlásia stratu správ z ADM
- Plynový pedál nereaguje — motor ostáva vo voľnobehu alebo v obmedzenom režime
- Núdzový režim stroja — obmedzené otáčky a výkon
- Motor sa nedá naštartovať — chýba povolenie štartu od riadiaceho modulu
- Občasné chyby závislé od vibrácií alebo teploty — typicky studené spoje na základnej doske
- Poškodenie prepätím — pri štartovaní z externého zdroja alebo pri zváraní bez odpojenia elektroniky

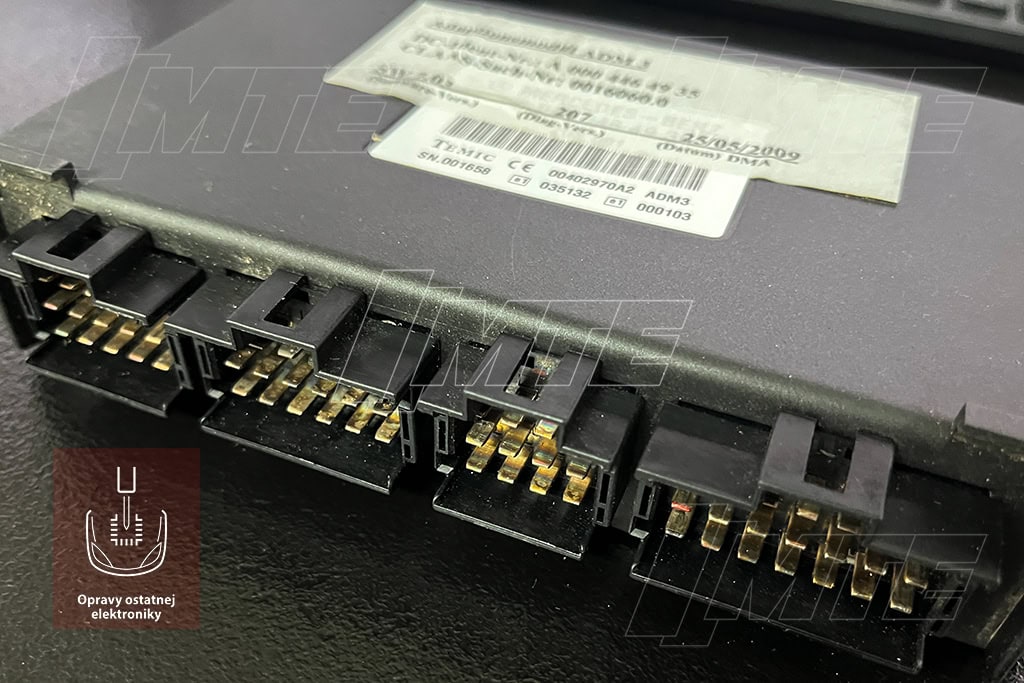

- Korózia konektorov — pri strojoch pracujúcich v prachu a vlhkosti
Náš prípad — výpadok komunikácie
Modul zo stroja Claas nekomunikoval s diagnostikou a stroj nedostával potrebné povely. Po diagnostike sme modul opravili bez potreby výmeny za nový alebo použitý kus. Pôvodné dáta a parametre stroja zostali zachované a modul po oprave opäť plne komunikuje.
Postup opravy v MTE
- Príjem a vizuálna kontrola — konektory, kryt, stopy vlhkosti alebo prehriatia
- Záloha dát modulu pred akýmkoľvek zásahom
- Meranie napájacích a komunikačných obvodov, lokalizácia poruchy

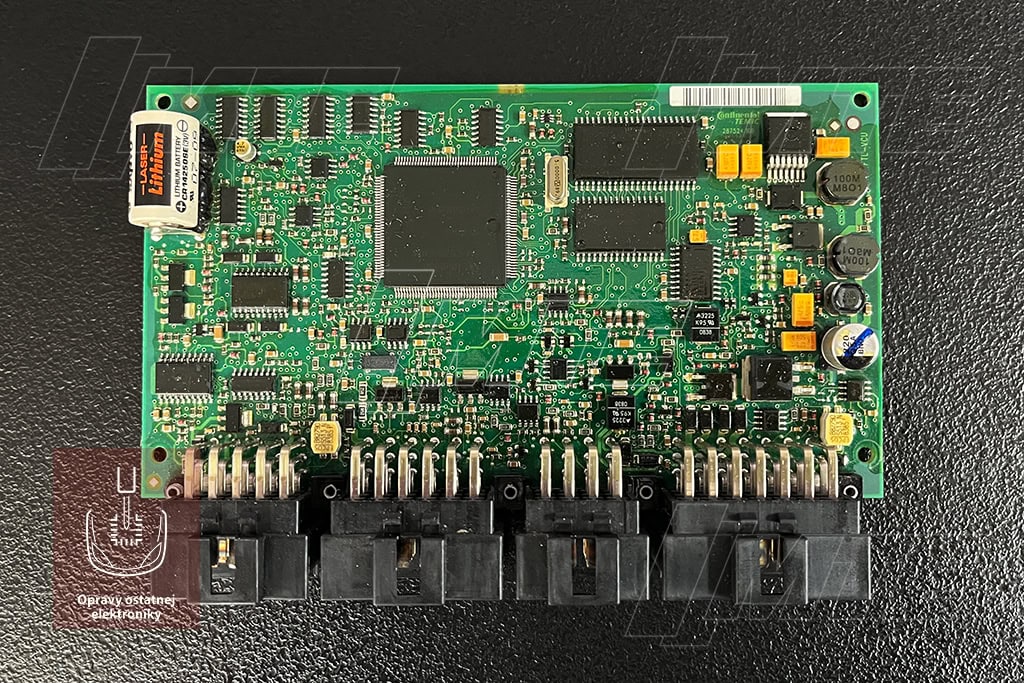

- Oprava poškodených komponentov a spojov na základnej doske
- Test komunikácie a funkčnosti modulu na stole
- Vrátenie kuriérom — priama montáž do stroja
Máte modul ADM3 alebo podobný riadiaci modul s poruchou?
Kontaktujte MTE pred odoslaním — uveďte číslo dielu, typ stroja alebo vozidla a príznaky. Odpovieme do 24 hodín.
- mte.sk — domovská stránka
- Cenník opráv
- Kontakt — konzultácia pred odoslaním
- Čo spôsobuje poruchu ECU — 5 najčastejších príčin
FAQ
Čo je modul ADM3?
ADM3 je riadiaci modul vozidla, ktorý spracúva vstupy vodiča (napríklad plynový pedál) a komunikuje s riadiacou jednotkou motora a ďalšími modulmi po CAN zbernici. Používa sa v strojoch a vozidlách s motormi Mercedes-Benz.
Do akých strojov a vozidiel sa ADM3 montuje?
Okrem poľnohospodárskych strojov Claas sa ADM3 nachádza v nákladných vozidlách Mercedes-Benz, v Unimogu a v ďalších strojoch, ktoré využívajú motory Mercedes-Benz.
Ako sa prejavuje výpadok komunikácie ADM3?
Diagnostika s modulom nenadviaže spojenie, ostatné riadiace jednotky hlásia stratu komunikácie a stroj môže prejsť do núdzového režimu, nereagovať na plynový pedál, prípadne sa motor nedá naštartovať.
Je po oprave potrebné kódovanie alebo parametrizácia?
Pri oprave pôvodného modulu zostávajú dáta a parametre zachované, preto kódovanie spravidla nie je potrebné. O prípadnej výnimke vás informujeme pred začatím opravy.
Ako poslať modul ADM3 na opravu?
Modul zabaľte do bublinkovej fólie a pevnej krabice, priložte popis príznakov, typ stroja a kontakt. Štandardne zabezpečíme kuriéra, alebo modul môžete priniesť osobne.
