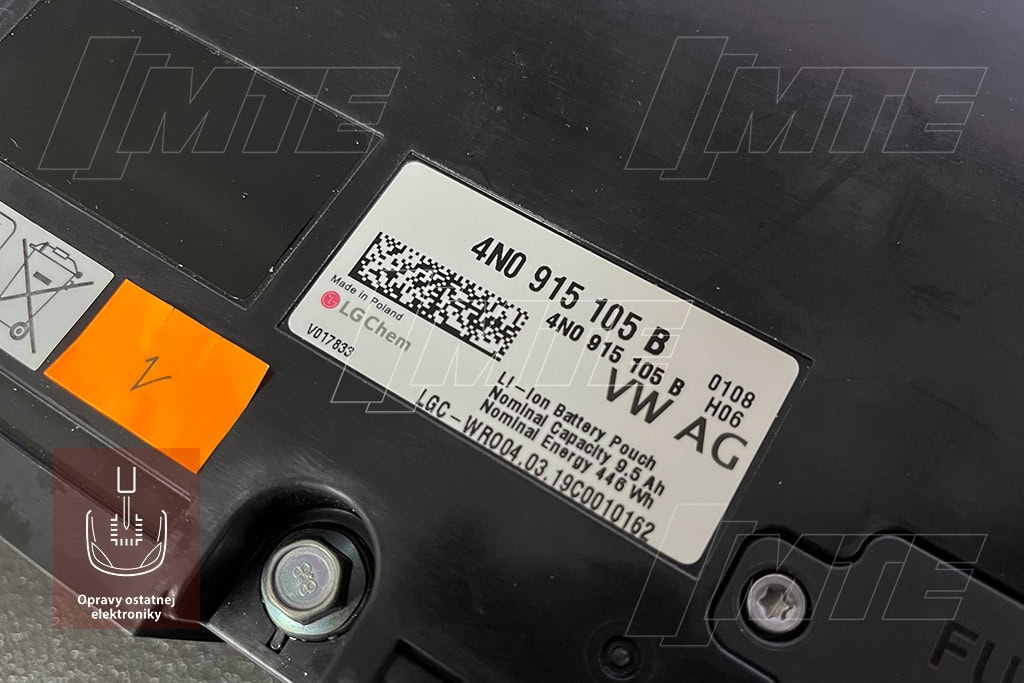

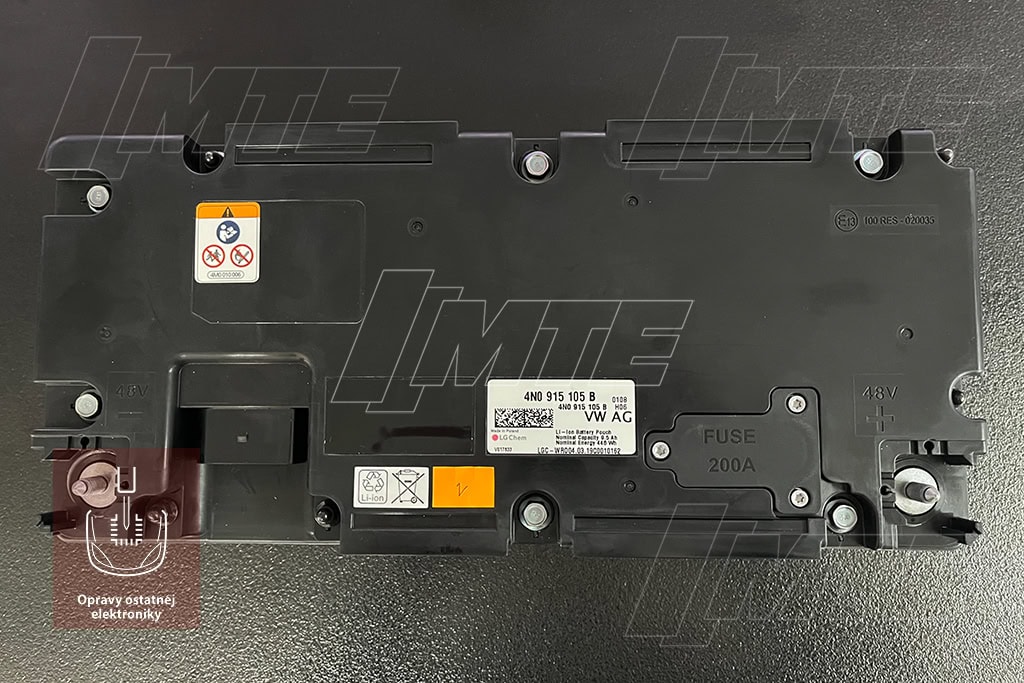

Oprava a reset 48V batérie LG Chem 4N0915105B (Audi, Porsche): Riešenie pre zablokované moduly

Moderné mild-hybridné vozidlá (MHEV) koncernu Volkswagen priniesli do sveta automobilov technológiu 48-voltových palubných sietí. S touto inováciou však prichádzajú aj špecifické a finančne náročné poruchy. V našom servisnom stredisku sme nedávno riešili opravu a softvérový reset 48V Li-ion batérie s označením 4N0915105B od výrobcu LG Chem. Tento komponent je kľúčovou súčasťou modelov ako Audi A6, A7, A8 (D5), Q7, Q8 či Porsche Cayenne.

Majitelia vozidiel a autoservisy sa na nás obracajú v momente, keď autorizovaný servis navrhne výmenu celej batérie, ktorej cena sa často pohybuje v tisíckach eur. My však vieme, že v mnohých prípadoch je batéria hardvérovo v poriadku a problémom je “len” bezpečnostné zablokovanie riadiacej elektroniky.

Na čo slúži 48V akumulátor v systéme MHEV?

Táto batéria nie je len väčšou verziou klasickej autobatérie. Ide o sofistikovaný zásobník energie pre 48-voltový okruh, ktorý spolupracuje s remeňom hnaným štartér-generátorom (BAS).

Medzi jej hlavné úlohy patrí:

• Rekuperácia energie: Ukladanie energie získanej pri brzdení.
• Funkcia plachtenia: Umožňuje vypnutie spaľovacieho motora počas jazdy (coasting) pre úsporu paliva.
• Podpora Start-Stop systému: Rýchle a hladké naštartovanie motora.
• Napájanie náročných systémov: Napríklad aktívne stabilizátory podvozku alebo elektrické kompresory.

Prečo dochádza k zablokovaniu batérie?

Najčastejším problémom, s ktorým sa pri týchto jednotkách LG Chem stretávame, je podpätie a následná aktivácia ochranného režimu. K tomuto stavu nedochádza náhodne, ale zvyčajne v dôsledku dlhodobého státia vozidla (napríklad v bazáre, počas dovolenky alebo pri dlhšej servisnej odstávke inej časti auta).

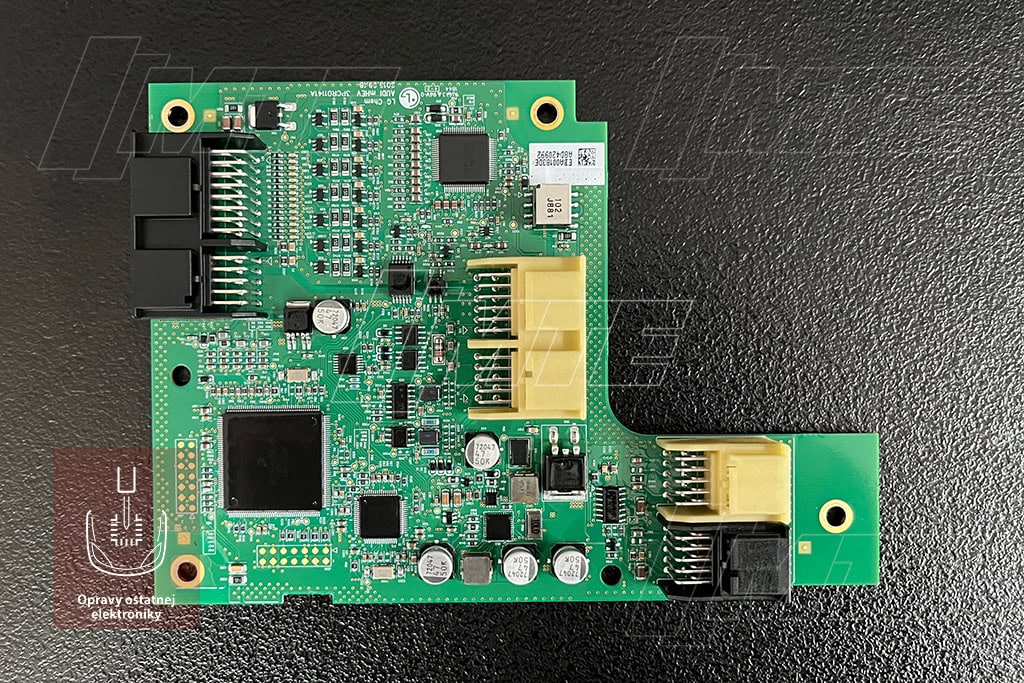

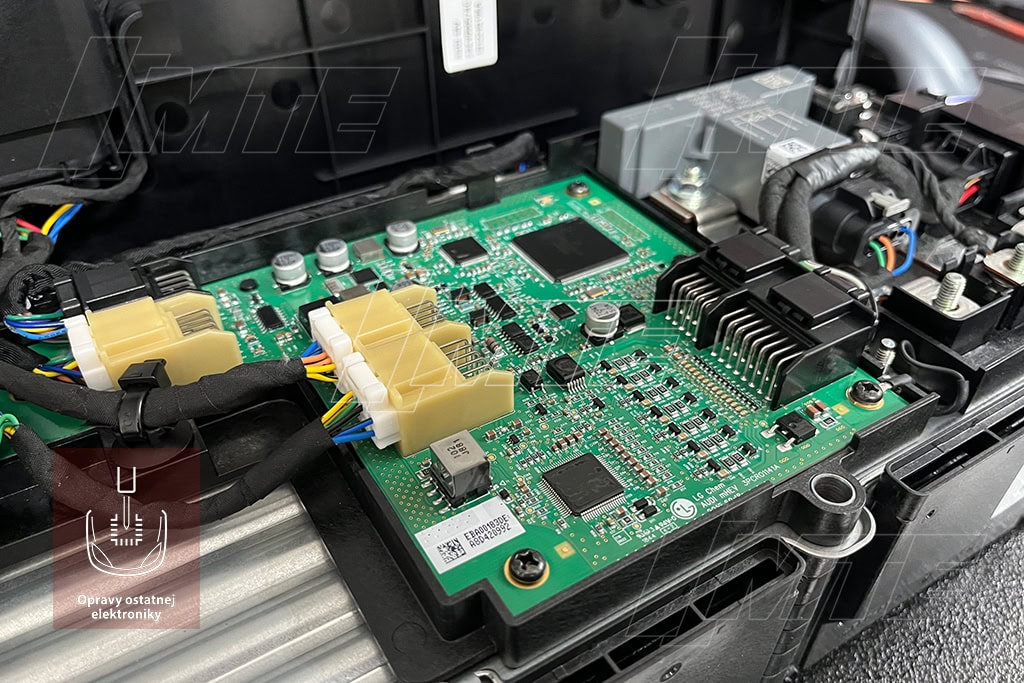

Riadiaca jednotka batérie (BMS – Battery Management System), ktorá je integrovaná priamo v obale akumulátora, neustále monitoruje napätie jednotlivých článkov. Akonáhle napätie klesne pod kritickú hranicu (deep discharge), BMS vyhodnotí stav ako nebezpečný a softvérovo odpojí batériu od zvyšku vozidla.

V tomto bode sa batéria stáva pre auto “neviditeľnou” alebo nefunkčnou. Bežná nabíjačka ju nedokáže oživiť, pretože vstupné relé sú rozpojené a komunikácia je zablokovaná.

Typické symptómy a chybové kódy

Zlyhanie 48V batérie sa prejavuje jasnými varovaniami na prístrojovej doske, zvyčajne červenou alebo žltou kontrolkou elektrického systému s hláškou „Elektrická chyba: Zastavte vozidlo bezpečne“. Auto často prejde do núdzového režimu alebo nejde naštartovať vôbec (ak 12V systém nie je dobíjaný z 48V cez DC/DC menič).

Pri diagnostike (napr. cez ODIS, VCDS alebo iné nástroje) sa najčastejšie stretávame s týmito chybovými kódmi v jednotke 21 (Battery Energy Module) alebo v riadení motora:

• P0A80 – Replace Hybrid Battery Pack (Vymeňte sadu hybridnej batérie).
• P0A7D – Hybrid Battery Pack State of Charge Low (Nízky stav nabitia hybridnej batérie).
• U1123 – Databus error value received (Chyba dátovej zbernice – stratená komunikácia).
• 18006 – Disconnection of Crash Shut-Off Activated (často mylne interpretované ako následok nehody, no môže ísť o interný flag BMS pri kritickej chybe).
• DF009 / 23689 – Interné chyby modulu súvisiace s napätím článkov.

Ako prebieha oprava v našom servisnom stredisku?

Je dôležité zdôrazniť, že sme špecializované servisné stredisko pre autoelektroniku. Neprijímame celé vozidlá. Autoservisy alebo majitelia nám posielajú iba samotný vymontovaný diel – v tomto prípade batériu 4N0915105B.

Proces opravy zahŕňa:

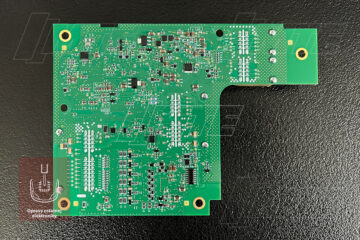

1. Vstupná diagnostika na stole: Napojenie batérie na naše laboratórne vybavenie a komunikácia s BMS mimo vozidla.
2. Kontrola článkov: Fyzické premeranie vnútornej štruktúry článkov LG Chem. Ak sú články trvalo poškodené, oprava nie je možná (bezpečnosť je prvoradá). Ak sú len podbité, nasleduje riadené nabíjanie.

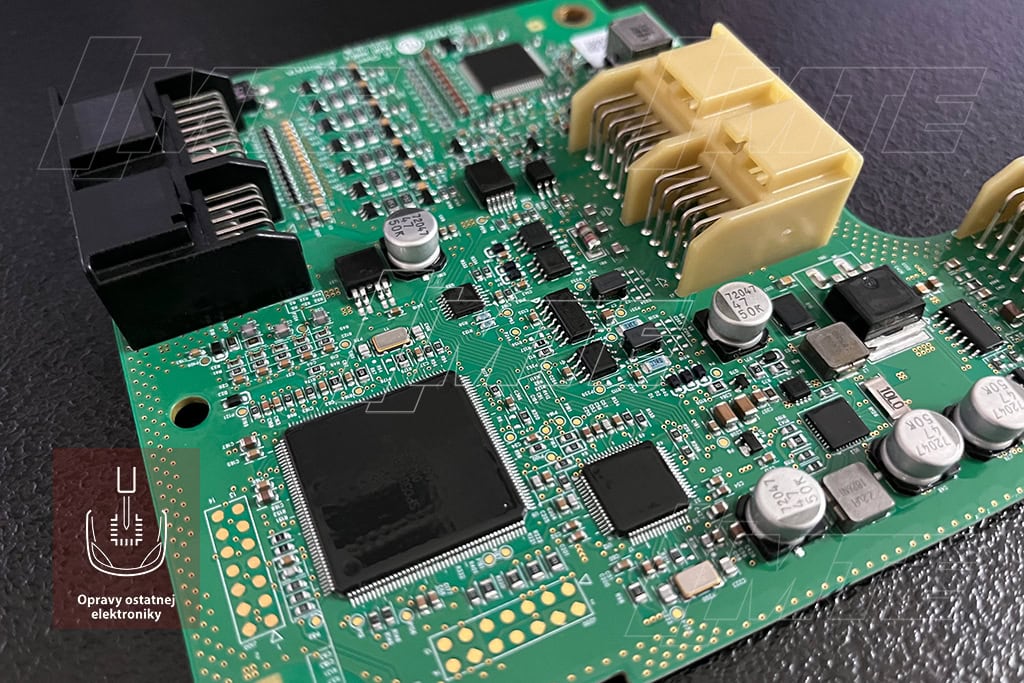

3. Reset BMS: Toto je najdôležitejšia časť. Pomocou špeciálnych programátorov resetujeme “Crash data” a “Lock flags” v procesore batérie. Tým povieme elektronike, že články sú opäť v bezpečnom rozmedzí a môže zopnúť stýkače.
4. Výstupný test: Overenie komunikácie a pripravenosti na montáž do vozidla.

Týmto procesom dokážeme zachrániť drahý komponent, ktorý by inak skončil v elektroodpade, a ušetriť klientovi značnú časť nákladov oproti kúpe nového dielu.

---
