Klonovanie BCM modulu Delphi 7G9T-14A073-DD pre Ford S-MAX: Výmena bez straty záruky

Elektronika v moderných vozidlách tvorí nervovú sústavu celého automobilu a jednou z najkritickejších súčastí je modul BCM (Body Control Module). V našom servisnom stredisku sa často stretávame s požiadavkou na záchranu dát z poškodených jednotiek, ktoré už nie je možné alebo ekonomicky výhodné opravovať. Nedávno sme realizovali úspešné klonovanie modulu Delphi s označením 7G9T-14A073-DD, ktorý je srdcom komfortnej elektroniky vozidiel Ford S-MAX (prípadne Mondeo IV či Galaxy).

Tento prípad bol špecifický tým, že sme dokázali preniesť kompletnú konfiguráciu do „novej“ používanej jednotky bez nutnosti jej fyzického otvorenia, čím sme zachovali záručné plomby predajcu náhradných dielov.

Na čo slúži BCM modul v modeli Ford S-MAX?

Modul BCM (často označovaný aj ako GEM modul) od výrobcu Delphi plní vo vozidlách Ford funkciu centrálnej brány pre komfortné systémy. Nejde len o poistkovú skrinku, ako sa mnohí mylne domnievajú. Táto inteligentná jednotka riadi a monitoruje:

• Vonkajšie a vnútorné osvetlenie (smerovky, diaľkové svetlá, interiér).
• Centrálne zamykanie a imobilizér (komunikácia s kľúčom).
• Stierače a ostrekovače.
• Manažment napájania a uspanie vozidla (Battery Saver).

Ak tento modul zlyhá, auto sa môže stať nepojazdným, prípadne prestanú fungovať životne dôležité bezpečnostné prvky.

Najčastejšie poruchy a chybové kódy BCM Delphi

Vozidlá Ford S-MAX a Mondeo majú nešťastne riešené umiestnenie tejto jednotky (pod priehradkou spolujazdca), čo ich robí náchylnými na vniknutie vlhkosti, napríklad pri netesnosti čelného skla alebo upchatí odtokov klimatizácie. Oxidácia a skraty na doske plošných spojov sú najčastejšou príčinou fatálnych zlyhaní.

Medzi typické prejavy poruchy patria:

• Smerovky svietia trvalo (zlepene relé alebo skrat v budiči).
• Nefunkčné diaľkové svetlá alebo stierače.
• Vybíjanie batérie (jednotka neprejde do režimu spánku).
• Vozidlo neštartuje (problém s komunikáciou CAN).

Často sa vyskytujúce chybové kódy (DTC):

• U0140: Strata komunikácie s riadiacim modulom karosérie.
• B10A2: Vstup snímača nárazu (často pri problémoch s napájaním alebo po nehode).
• B1108 / B1109: Poruchy obvodov zamykania dverí.
• B1D00: Ľavé/Pravé diaľkové svetlo – obvod prerušený alebo skrat.

Kedy opravovať a kedy vymeniť?

V prípade, ktorý sme riešili, bola pôvodná jednotka zákazníka masívne poškodená oxidáciou. Oprava takto zničeného plošného spoja by bola časovo náročná a finančne neefektívna, bez garancie dlhodobej spoľahlivosti.

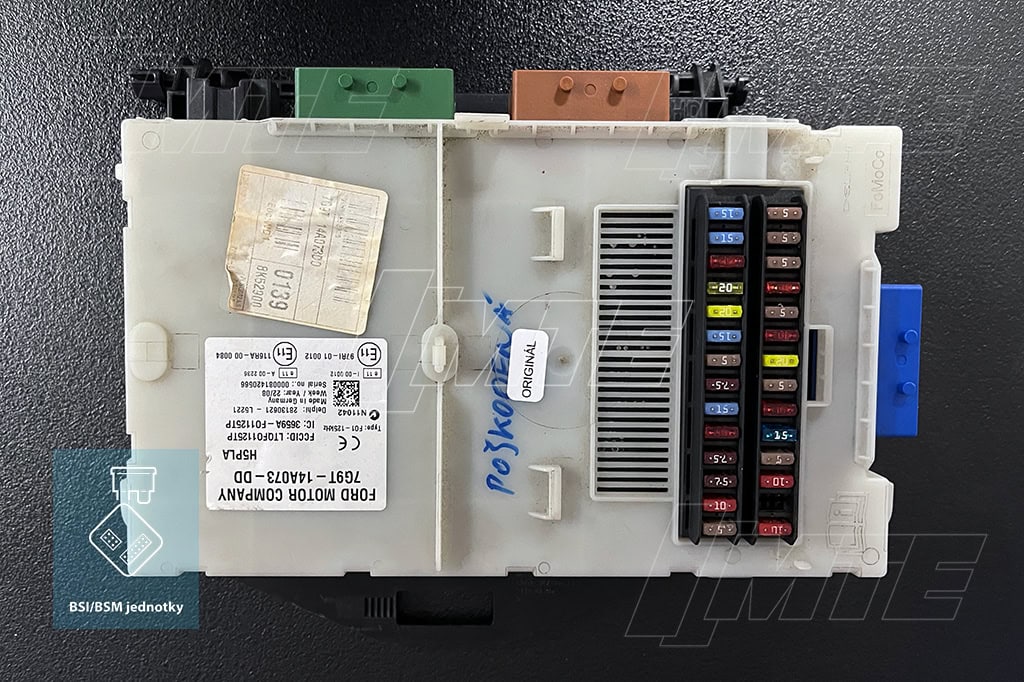

Zákazník preto zvolil ekonomicky najrozumnejšie riešenie: zakúpil použitý, plne funkčný BCM modul z iného vozidla. Dôležitou podmienkou pri takejto výmene je zhoda hardvérového čísla (v tomto prípade 7G9T-14A073-DD), aby bola zaručená kompatibilita s kabelážou a perifériami vozidla.

Proces klonovania: Úspech bez otvorenia jednotky

Tu nastáva problém, s ktorým si bežný servis neporadí. „Nový“ modul z vrakoviska obsahuje VIN číslo, konfiguráciu výbavy a imobilizér z pôvodného auta. Ak by ste ho len pripojili do svojho auta, vozidlo by neštartovalo a palubná doska by svietila ako vianočný stromček.

Ako špecializované servisné stredisko pre riadiace jednotky (prijímame výhradne vymontované moduly, nie celé vozidlá), disponujeme technológiou na tzv. klonovanie 1:1.

Architektúra tohto konkrétneho modulu Delphi je postavená na:

1. Procesore: Renesas/NEC M30882F (obsahuje internú EEPROM a FLASH pamäť).
2. Externej pamäti: EEPROM 95320.

Zatiaľ čo pri niektorých opravách je nutné jednotku fyzicky otvoriť a pamäte spájkovať, pri tomto module sme využili naše pokročilé programovacie vybavenie. Dokázali sme sa pripojiť priamo na konektorové piny jednotky.

Výhody tohto postupu:

• Zachovanie záruky: Zakúpený diel mal na sebe ochranné plomby predajcu. Keďže sme modul nemuseli otvárať (rozlepovať obal), zákazník neprišiel o možnosť prípadnej reklamácie dielu.
• Plug & Play riešenie: Pôvodné dáta (VIN, kľúče, kódovanie výbavy) sme kompletne preniesli do náhradného modulu. Zákazník si modul len namontuje späť do auta a všetko funguje okamžite – bez nutnosti ďalšieho online kódovania alebo návštevy dílera Ford.

Tento proces šetrí čas aj peniaze a je ideálnym riešením v situáciách, kedy je pôvodná elektronika nenávratne poškodená vodou alebo skratom.

---

Máte podobný problém s BCM modulom vo vašom Forde? Ak máte demontovanú riadiacu jednotku a potrebujete ju naklonovať alebo opraviť, neváhajte nás kontaktovať. Sme servisné stredisko zamerané na elektroniku – pošlite nám váš poškodený aj náhradný diel a my sa postaráme o zvyšok.

---

MTE – Vaše spoľahlivé servisné stredisko pre opravy auto elektroniky.
Viac informácií o službách a oprave riadiacich jednotiek nájdete na mte.sk alebo ecubug.com.

Neriešime celé vozidlá, ale vieme, ako dostať späť do pohybu ich najdôležitejšie súčasti.

Na opravené riadiace jednotky poskytujeme záruku v trvaní jedného roka.

Doba opravy: 3-5 pracovné dni

Pri opravách používame náhradné komponenty špičkovej kvality určené pre automobilový priemysel.
