Diagnostika a oprava prístrojovky 2607026.3 z modelu Claas Arion 470

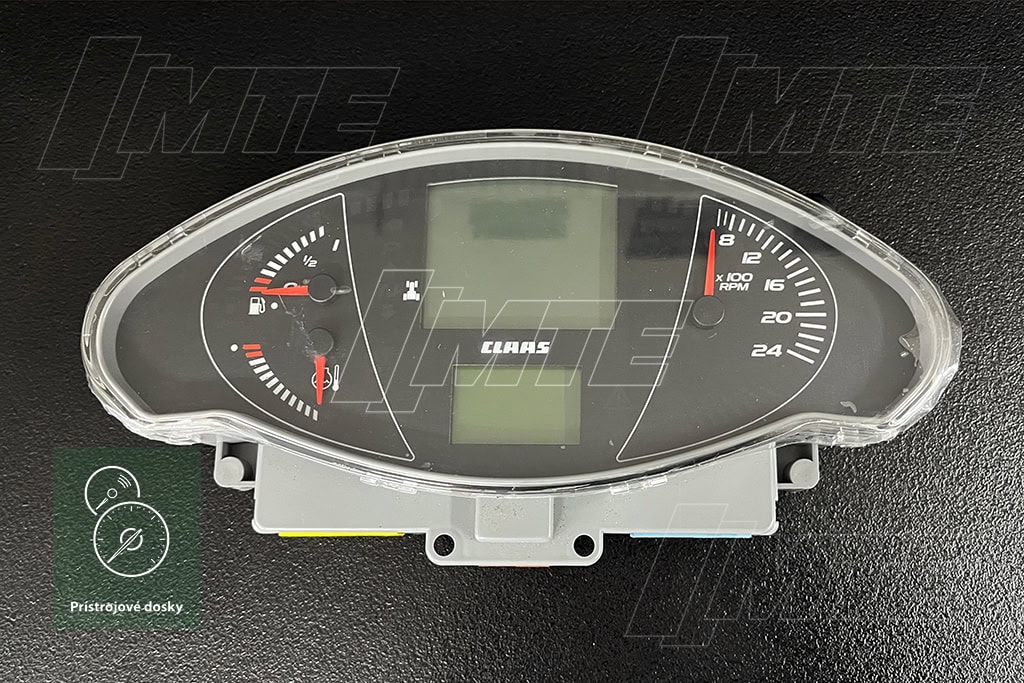

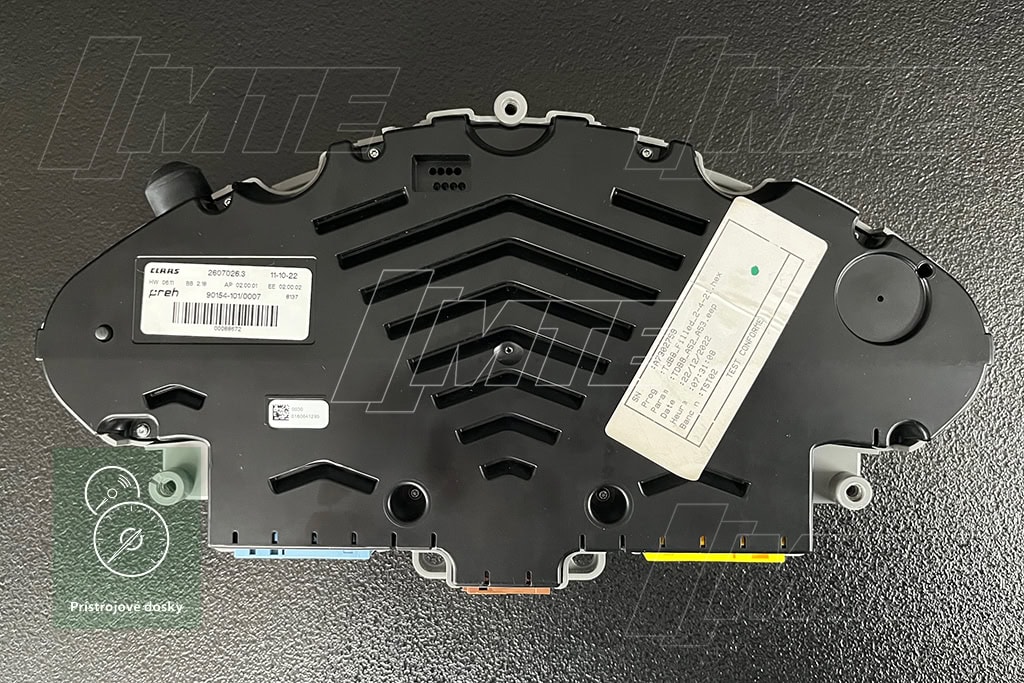

Spoľahlivosť zobrazovacích jednotiek v poľnohospodárskej technike je kritická, no extrémne pracovné podmienky si často vyberajú svoju daň. Do nášho servisného strediska sme prijali na opravu združený prístroj s označením 2607026.3 (90154-101 0007), ktorý je „mozgom“ palubnej dosky v traktoroch Claas Arion 470.

Keďže fungujeme ako špecializované stredisko pre autoelektroniku a nie ako bežný autoservis, jednotka k nám dorazila demontovaná. To nám umožnilo okamžite pristúpiť k laboratórnej diagnostike na stole bez nutnosti prítomnosti celého stroja.

Funkcia jednotky v systéme Claas

Tento združený prístroj nie je len pasívnym zobrazovačom rýchlosti a otáčok. V architektúre traktorov Arion plní úlohu centrálneho informačného uzla. Spracováva signály z analógových snímačov (napr. hladina paliva, teplota) a zároveň komunikuje cez CAN zbernicu s riadiacou jednotkou motora (ECU) a prevodovky. Operátorovi sprostredkúva vitálne dáta o PTO (vývodovom hriadeli), hydraulike a chybových hláseniach celého stroja. Výpadok tohto panela tak v podstate odstavuje stroj z bezpečnej prevádzky.

Identifikované poruchy a príčiny zlyhania

Pri jednotkách typu 2607026.3 sa v našom stredisku stretávame s opakujúcimi sa hardvérovými problémami, ktoré sú priamym dôsledkom vibrácií a teplotných cyklov v kabíne traktora. Najčastejšie riešime:

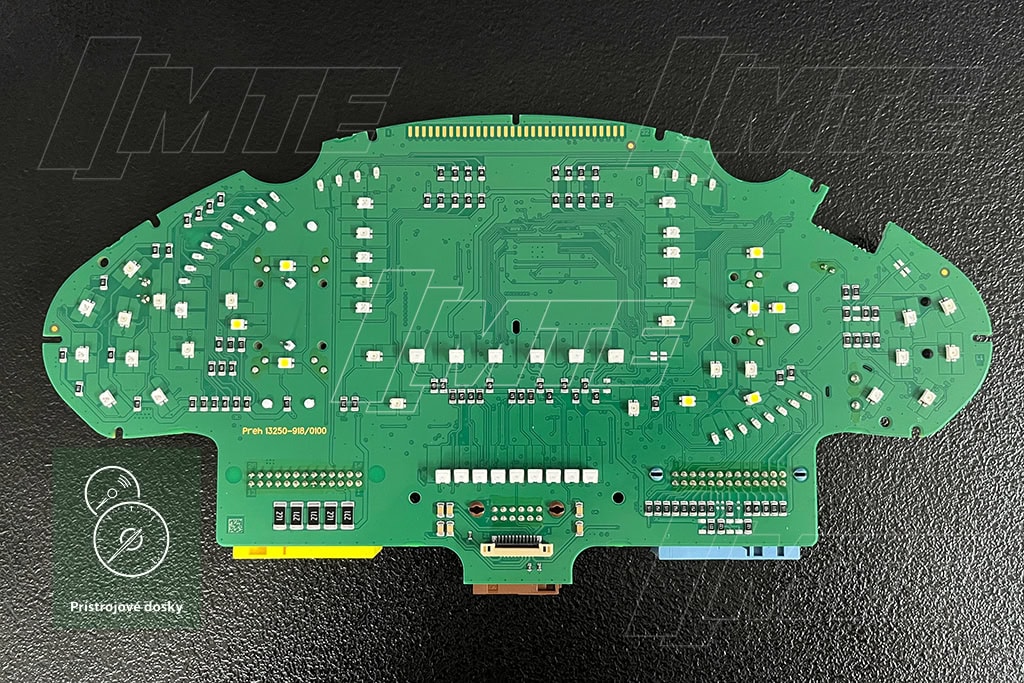

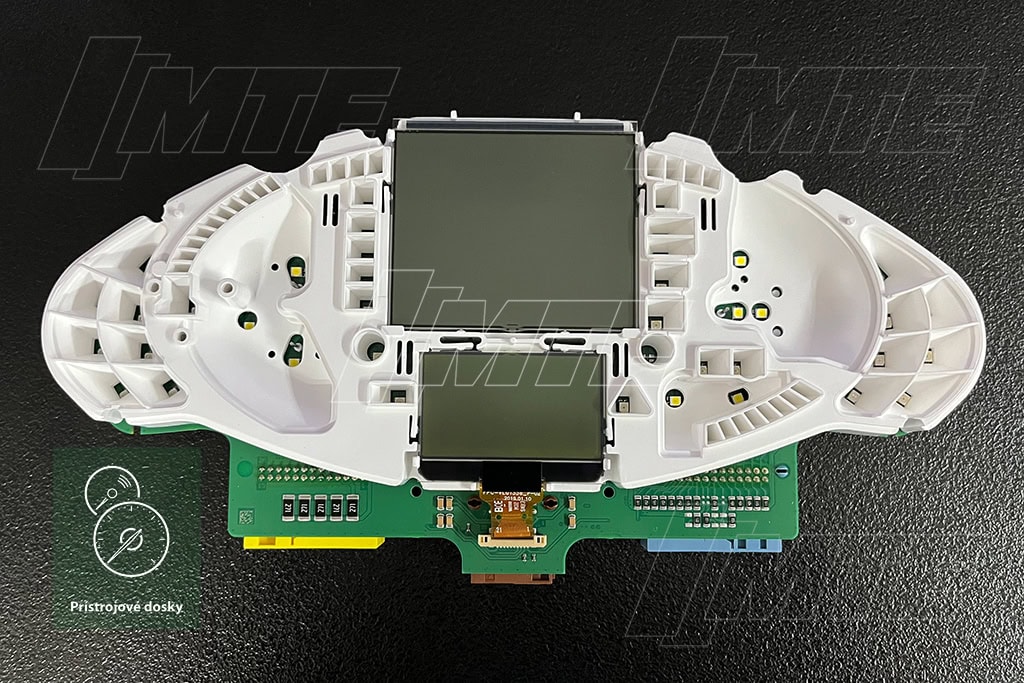

• Degradácia LCD segmentov: Displej začne vynechávať riadky (pixelové chyby) alebo stráca kontrast pri vyšších teplotách. V pokročilom štádiu displej úplne sčernie, hoci podsvietenie funguje.

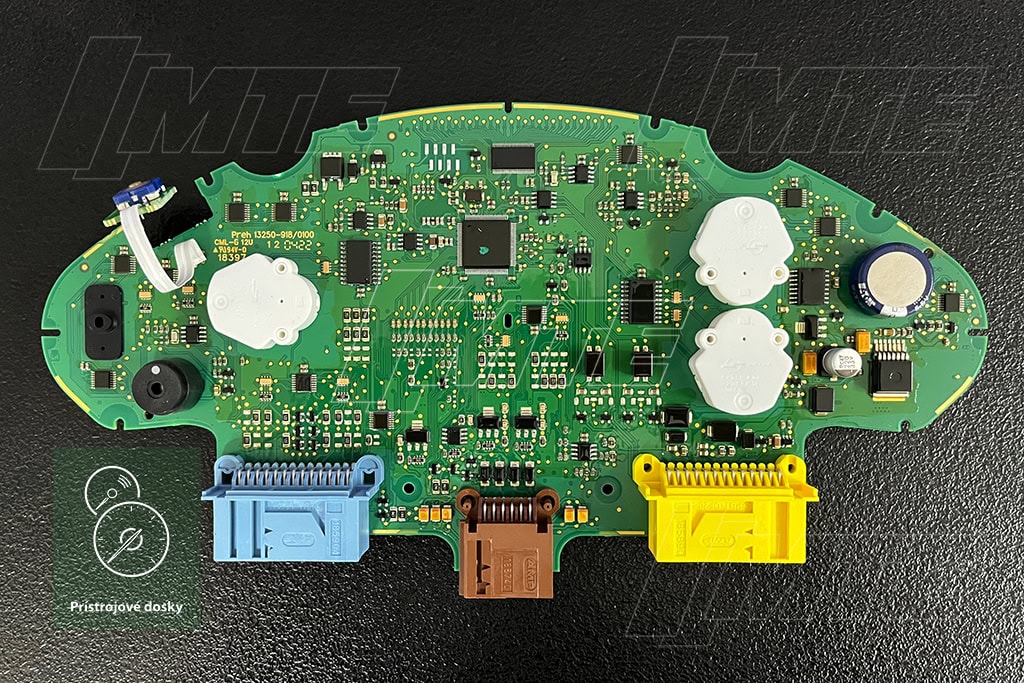

• Zlyhanie krokových motorčekov: Analógové ručičky sa zasekávajú alebo ukazujú nezmyselné hodnoty.
• Poškodenie napájacej kaskády: Otrasy spôsobujú vznik mikrotrhlín. Výsledkom je, že prístrojovka sa náhodne reštartuje alebo sa vôbec nezapne.

Chybové kódy a symptómy

Hoci diagnostiku vykonávame priamo na plošnom spoji, poruchu tejto prístrojovky často sprevádzajú špecifické chybové stavy, ktoré operátor môže vidieť na externom termináli (napr. CEBIS) alebo pomocou diagnostického nástroja:

1. Chyby komunikácie CAN (CAN Bus Timeout): Ostatné jednotky v traktore hlásia stratu spojenia s prístrojovým panelom (Instrument Cluster).
2. ID chyby napájania: Diagnostika môže vykazovať nestabilné napätie na svorkách prístrojovky (napr. pokles pod prahovú hodnotu), hoci batéria traktora je v poriadku. Toto indikuje vnútornú chybu stabilizátora napätia v budíkoch.
3. Akustická signalizácia bez príčiny: Panel môže spúšťať bzučiak (buzzer) varovania, aj keď nie je aktívna žiadna kritická porucha stroja – ide o “zblúdený” signál v poškodenom procesore.

Priebeh opravy v našom stredisku

Oprava jednotky 90154-101 0007 u nás zahŕňa kompletnú renováciu, nie len výmenu jednej súčiastky. Proces vyzerá nasledovne:

• Vstupná inšpekcia: Odhalenie oxidácie a mechanických prasklín pod mikroskopom.

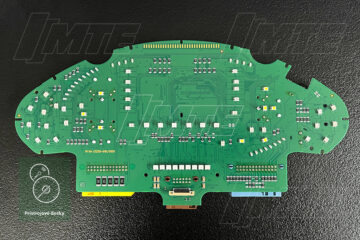

• Výmena komponentov: Používame výhradne priemyselné komponenty so zvýšenou teplotnou odolnosťou. Pri problémoch s LCD meníme samotný panel alebo opravujeme jeho prepojenie flex vodičmi.

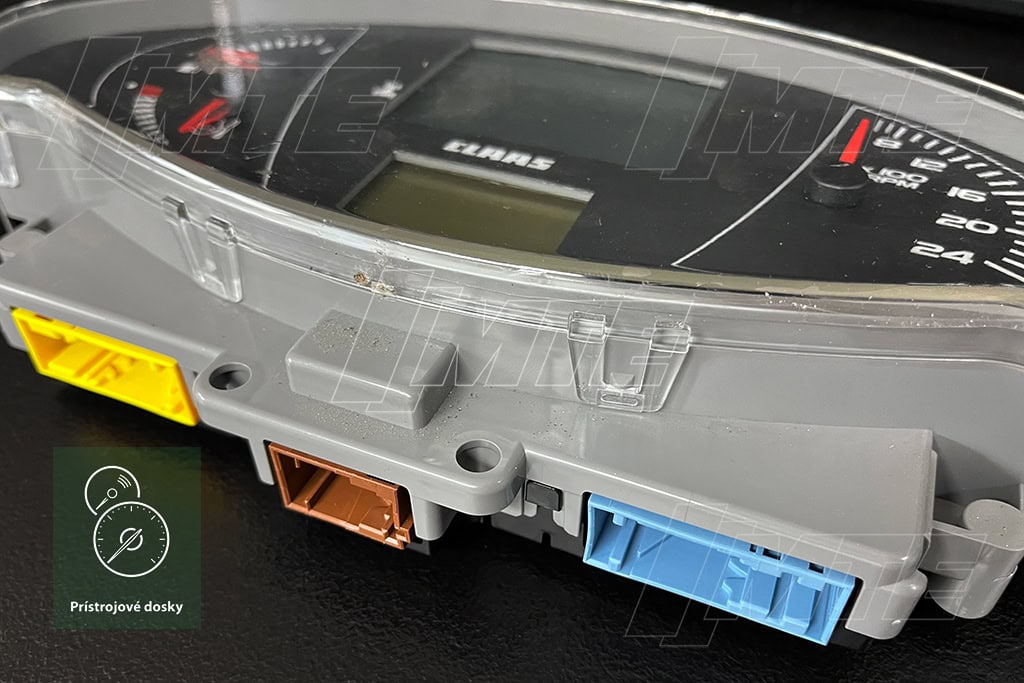

• Repasácia spojov: Preventívne prepájkovanie kritických miest náchylných na vibrácie (konektory, procesor).
• Záťažový test: Jednotku po oprave testujeme na simulátore, kde overujeme funkčnosť všetkých budíkov a komunikáciu po dobu niekoľkých hodín.

Vďaka tomuto postupu odchádza združený prístroj späť k zákazníkovi v stave, ktorý sa funkčnosťou a spoľahlivosťou vyrovná, alebo dokonca prevyšuje nový diel, pričom náklady na opravu sú výrazne nižšie.
