Multicar M27 a M30 sú pracovné stroje pre údržbu komunikácií a mestskú techniku — a ich združené prístroje Continental A2C53411221 sú kľúčovým zdrojom prevádzkových informácií pre obsluhu. Nefunkčný displej, zaseknuté budíky alebo výpadok komunikácie znamenajú odstavenie stroja. V MTE sme nedávno riešili zákazku práve tohto modulu — nefungoval displej ani dva budíkové step motory.
Čo sú združené prístroje a prečo nie sú prístrojovou doskou
V osobnom vozidle hovoríme o prístrojovej doske — paneli s budíkmi, kontrolkami a displejom integrovanom do palubnej dosky. V pracovných a stavebných strojoch je situácia iná. Združené prístroje sú kompaktná samostatná jednotka osadená spravidla do konzoly stroja. Obsahujú rovnaké funkcie — otáčkomer, rýchlomer, teplomer, ukazovateľ paliva, hodiny prevádzky — ale konštrukčne sú navrhnuté pre náročnejšie podmienky pracovného nasadenia.

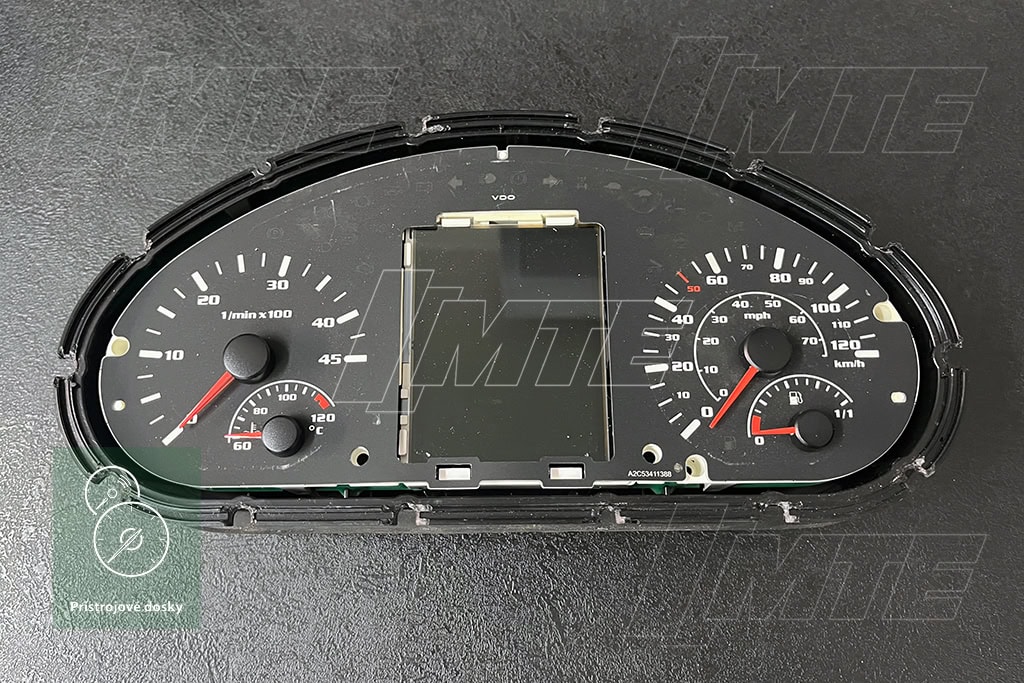

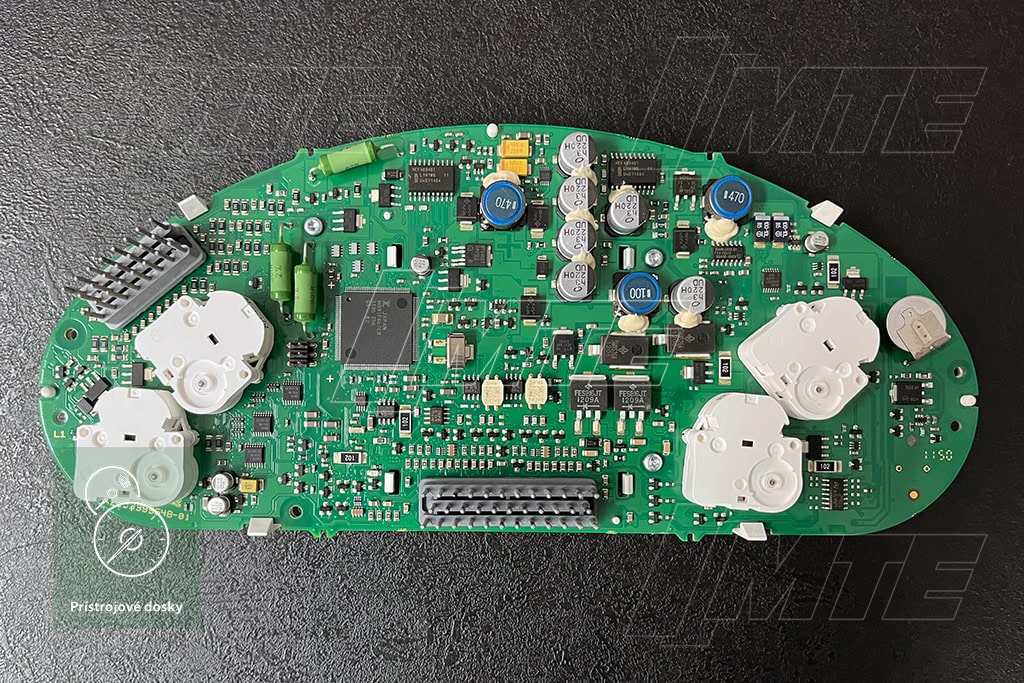

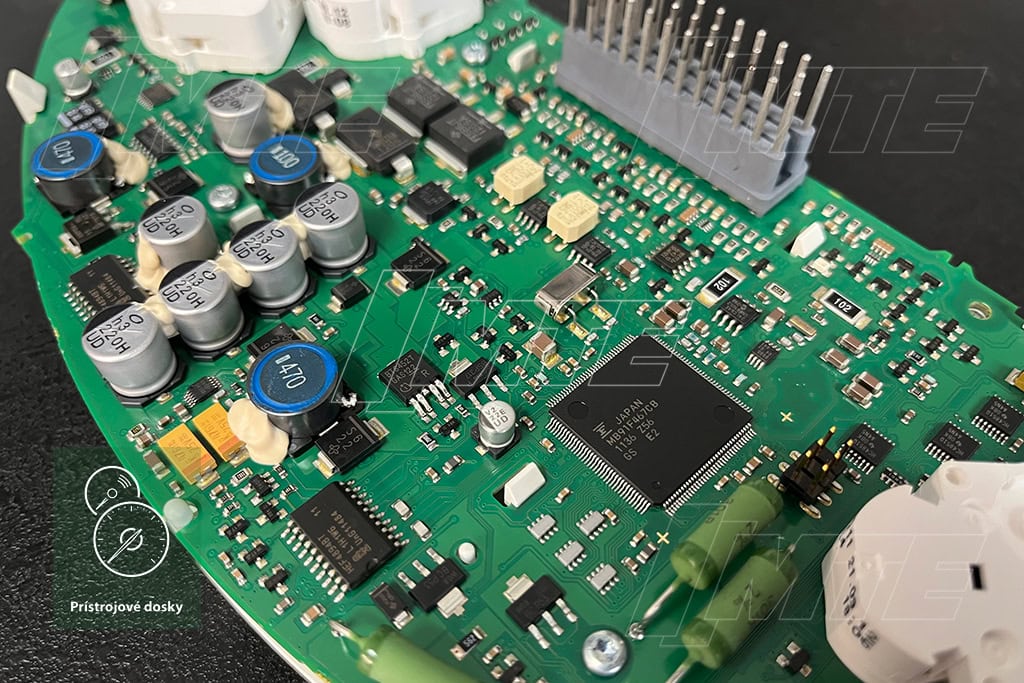

Continental A2C53411221 je jednotka výrobcu Continental / VDO osadená do strojov Multicar M27 a M30. Riadenie zabezpečuje procesor Fujitsu MB91F467CB, zobrazenie prevádzkových údajov obstaráva farebný LCD displej VDO.
Technické parametre
| Parameter | Hodnota |
| Výrobca | Continental / VDO |
| Číslo dielu | A2C53411221 |
| Hlavný procesor | Fujitsu MB91F467CB |
| Displej | VDO farebný LCD |
| Stroj | Multicar M27 / M30 |
| Typ zariadenia | Združené prístroje (nie prístrojová doska) |
| Cena opravy v MTE | 160 – 350 € podľa rozsahu poškodenia |
Typické príznaky poruchy
Na základe skúseností z MTE aj zo všeobecnej praxe s Continental/VDO združenými prístrojmi sa poruchy prejavujú najčastejšie takto:
- Nefunkčný displej — čierny alebo zamrznutý obraz, čiastočný výpadok zobrazenia
- Nereagujúce alebo zaseknuté budíky — porucha step motorov ovládajúcich ručičky budíkov
- Výpadok komunikácie — prístroje neodpovedajú na diagnostiku
- Chybné zobrazenie prevádzkových hodín alebo najazdených kilometrov
- Nepresné alebo nulové zobrazenie hladiny paliva či teploty
- Intermitentné poruchy závislé od teploty alebo vibrácií
Najčastejšie príčiny poruchy
Porucha step motorov budíkov
Step motory (krokovače) ovládajú mechanické ručičky budíkov. Ide o drobné elektrické motorčeky citlivé na prepätie a mechanické opotrebovanie. Po poruche step motora ručička prestane reagovať, zasekne sa alebo vykazuje nepresné hodnoty. V tejto zákazke boli poškodené dva step motory súčasne — typický následok prepäťovej udalosti.
Porucha displeja
Farebný LCD displej je pri dlhodobej prevádzke v náročných podmienkach náchylný na degradáciu. Porucha sa môže prejaviť ako čierny displej, zamrznutý obraz alebo čiastočný výpadok segmentov. V tejto zákazke displej úplne nefungoval.
Prepäťové poškodenie
Prepäťové udalosti v elektrickej sústave stroja — pri spúšťaní, skratoch alebo poruche alternátora — môžu poškodiť napájacie obvody prístroja alebo priamo komponenty na základnej doske. Výsledkom je kombinácia hardvérových porúch, ako tomu bolo aj v tomto prípade.
Porucha komunikácie
Výpadok CAN komunikácie alebo porucha komunikačného obvodu spôsobí, že prístroje prestanú prijímať signály zo senzorov stroja. Budíky zostanú na nule alebo na poslednej zaznamenanej hodnote, diagnostický nástroj modul nedeteguje.
Postup opravy v MTE
Oprava prebieha výhradne na stole (bench) — bez celého stroja. Zákazník demontuje združené prístroje a zašle ich kuriérom alebo donesie osobne.
- Príjem a vizuálna diagnostika — kontrola základnej dosky, konektorov, displeja a step motorov
- Meranie a identifikácia poškodených komponentov — napájacie obvody, step motory, displej
- Oprava — výmena poškodených komponentov, overenie napájacích obvodov
- Test funkčnosti na testovacom stole — overenie displeja, všetkých budíkov, komunikácie
- Vrátenie kuriérom — montáž, overenie funkčnosti v stroji
Prístroje sú pri oprave a testovaní krehkejšie ako štandardné ECU moduly — najmä displej a mechanické časti budíkov. Pri zabaľovaní na prepravu odporúčame viacvrstvový bublinkový obal a pevnú krabicu s výplňou zo všetkých strán.
Cena a postup zaslania
Oprava združených prístrojov Continental A2C53411221 vychádza v MTE 160 – 350 € podľa rozsahu poškodenia.
Pred odoslaním odporúčame krátku konzultáciu — popíšte príznaky, typ stroja a prípadné okolnosti vzniku poruchy. Pomôže to urýchliť diagnostiku.
FAQ
Čo sú združené prístroje Multicar M27/M30?
Združené prístroje sú kompaktný panel zobrazujúci otáčky, rýchlosť, teplotu, stav paliva a prevádzkové hodiny. Na rozdiel od prístrojovej dosky osobného vozidla ide o špecializovanú jednotku pre pracovné a stavebné stroje.
Aké sú typické príznaky poruchy?
Nefunkčný displej, zaseknuté alebo nereagujúce budíky (step motory), výpadok komunikácie na diagnostike, chybné zobrazenie prevádzkových hodín alebo stavu paliva.
Koľko stojí oprava?
Oprava združených prístrojov Continental A2C53411221 v MTE vychádza 160 – 350 € podľa rozsahu poškodenia. Aktuálny cenník nájdete na mte.sk/cennik/.
Ako dlho trvá oprava?
Štandardná doba spracovania je 2–5 pracovných dní od doručenia. Pred začatím opravy vás informujeme o rozsahu poškodenia.
Je potrebná po oprave kalibrácia alebo preprogramovanie?
Závisí od charakteru poruchy. Vo väčšine prípadov sú opravené prístroje pripravené na priamu montáž bez dodatočného nastavovania.
