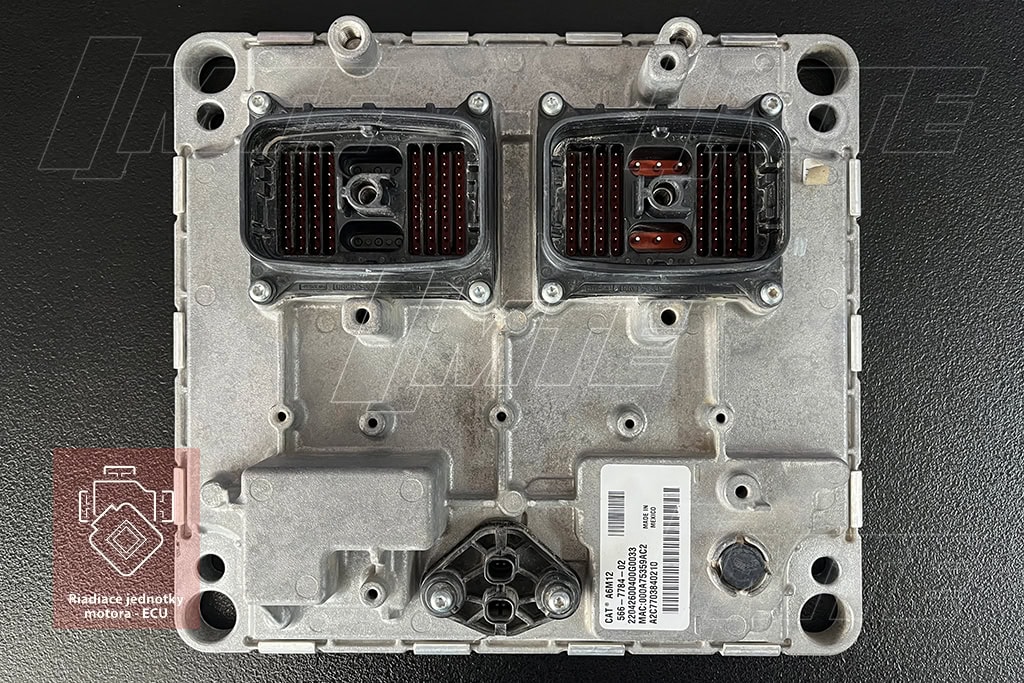

Riadiaca jednotka motora (ECM) Caterpillar ADEM 6 A6M12 je mozgom spaľovacieho motora stavebných strojov radu CAT 444. Riadi vstrekovanie paliva, emisný systém, diagnostiku aj komunikáciu s ostatnými systémami stroja. Keď tento modul zlyhá, stroj sa nespustí alebo stratí výkon — a čakanie na nový originálny diel od Caterpillaru môže trvať týždne. V MTE vykonávame opravu ADEM 6 modulov na úrovni elektroniky s dobou spracovania 2–5 pracovných dní.
Technické parametre — ADEM 6 A6M12
| Parameter | Hodnota |
| Výrobca | Caterpillar (CAT) |
| Systém riadenia | ADEM 6 (Advanced Diesel Engine Management 6) |
| Označenie modulu | A6M12 |

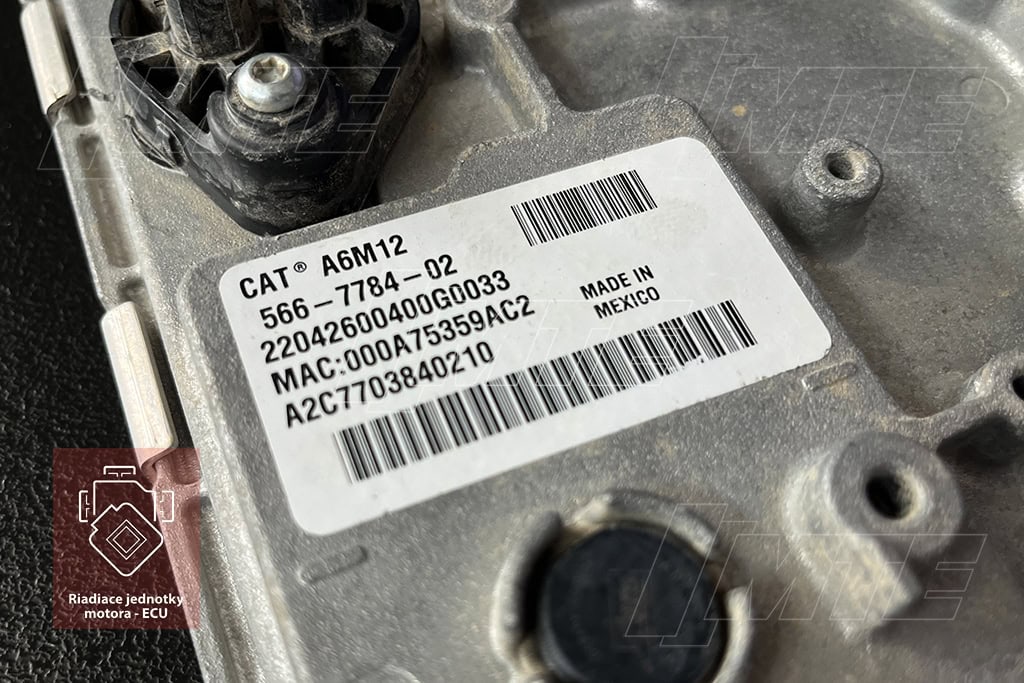

| Číslo dielu | 566-7784-02 |
| Číslo výrobcu (Continental) | A2C7703840210 |

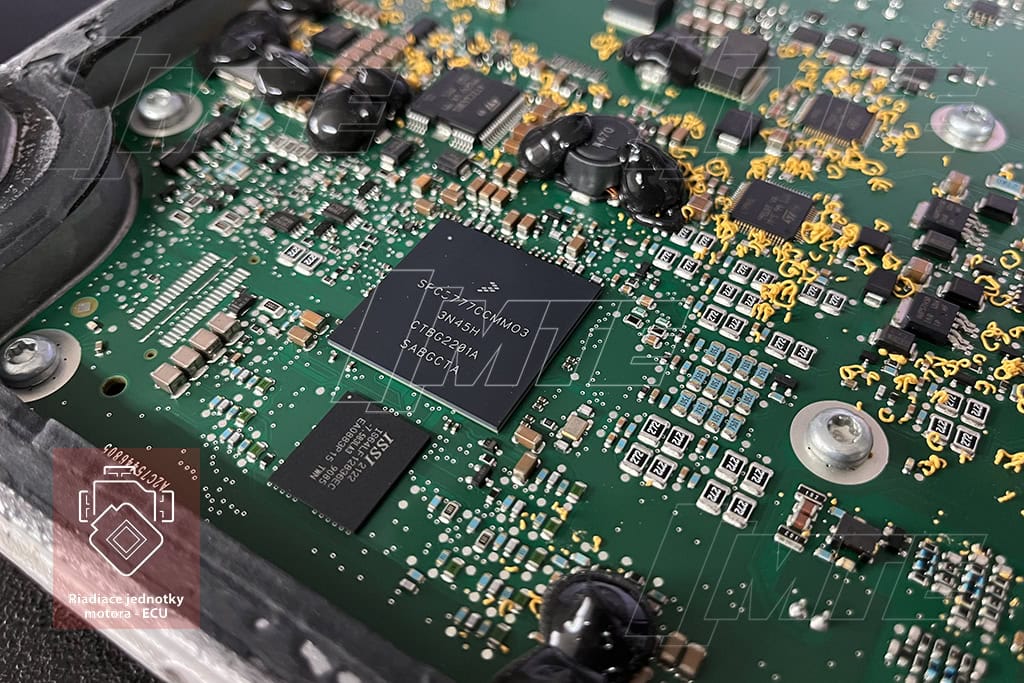

| Hlavný procesor | SPC5777CCMM03 (3N45H) |
| Komunikácia | CAN bus (J1939), CAT Data Link |
| Napájanie | 12V / 24V |
| Aplikácia | Stavebné stroje Caterpillar 444 |
| Výroba | Made in Mexico |
ADEM 6 je šiesta a aktuálne najnovšia generácia systému Advanced Diesel Engine Management. Oproti predchádzajúcej generácii ADEM 5 prináša výrazne výkonnejší procesor — SPC5777CCMM03 od STMicroelectronics — a rozšírenú podporu emisných systémov vrátane SCR/DEF. Modul komunikuje po CAN zbernici (protokol J1939) aj proprietary CAT Data Link.
Typické príznaky poruchy
Porucha ADEM 6 A6M12 sa prejavuje spravidla niektorým z týchto príznakov:
- Riadiaca jednotka nekomunikuje — CAT ET diagnostický nástroj nedokáže identifikovať modul
- Stroj sa nespustí alebo motor sa vypne krátko po štarte
- Výpadok CAN komunikácie — ostatné systémy stroja hlásia absenciu ECM
- Chybové kódy vzťahujúce sa na napájanie alebo internú chybu modulu
- Prerušovaná funkcia — modul funguje nepravidelne, závislá od teploty alebo vibrácií
- Výpadok riadenia vstrekovanie paliva alebo emisného systému (SCR/DEF)
Pri výpadku CAN komunikácie odporúčame pred odoslaním modulu overiť stav napájania (kabeláž, poistky, ukostrovacie body) a konektorov. Nie každý komunikačný výpadok znamená poruchu samotného modulu.
Najčastejšie príčiny poruchy
Prepäťové poškodenie
Dominantná príčina hardvérových porúch ADEM modulov naprieč všetkými generáciami. Napäťové špičky vznikajú pri spúšťaní motora, odpojení batérie za chodu, poruche alternátora alebo pri zváraní na stroji bez odpojenia ECM. Prepätie poškodí citlivé obvody na riadiacej doske — napájaciu sekciu, CAN transceiver alebo vstupno-výstupné obvody.
Korózia a vlhkosť
Stavebné stroje pracujú v náročných podmienkach. Vlhkosť prenikajúca cez poškodený konektor alebo tesnenie spôsobuje koróziu plošného spoja a prerušenie spojov. Tento typ poruchy sa typicky prejavuje prerušovanou funkciou závislou od teploty alebo vlhkosti prostredia.
Porucha firmvéru
Okrem hardvérových porúch sa vyskytujú aj problémy na úrovni softvéru — poškodenie flash pamäte procesora alebo konfiguračných dát. Tieto poruchy môžu nastať pri prerušení napájania počas aktualizácie firmvéru alebo pri výpadku záložného napájania modulu.
Postup opravy v MTE
Opravu ADEM 6 modulov vykonávame výhradne bez celého stroja – bench zapojenie. Zákazník demontuje modul a zašle ho kuriérom.
- Demontáž ECM modulu zo stroja — modul je štandardne prístupný v motorovom priestore
- Zabalenie do pevnej krabice s výplňou — modul je citlivý na statiku a mechanické poškodenie
- Zaslanie na adresu MTE — do balíka priložiť popis problému, typ stroja, sériové číslo a kontaktné údaje

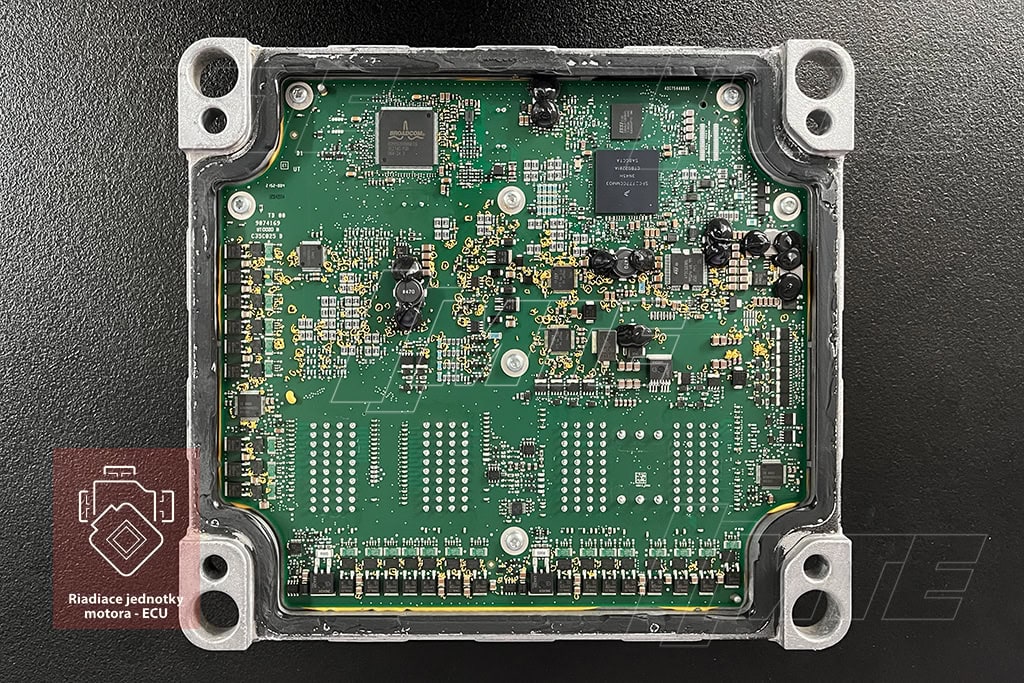

- Hardvérová diagnostika — vizuálna kontrola plošného spoja, meranie napájacích obvodov, identifikácia poškodených komponentov
- Softvérová diagnostika — čítanie dát procesora, verifikácia firmvéru a konfiguračných dát
- Oprava a test — po oprave modul otestujeme pred odoslaním späť
- Vrátenie opraveného modulu — montáž, spustenie CAT ET, overenie komunikácie
Nový diel vs oprava
Originálny modul Caterpillar ADEM 6 A6M12 je súčiastka s dlhou dodacou dobou a vysokou cenou. Pre prevádzkovateľov stavebných strojov každý deň výpadku stroja znamená priamu finančnú stratu.
Oprava pôvodného modulu v MTE prináša:
- Kratšiu dobu odstavenia stroja — 2–5 pracovných dní vs. týždne pri objednávke nového dielu
- Nižšie náklady — výrazne menej ako cena nového OEM modulu
- Zachovanie pôvodnej konfigurácie — vo väčšine prípadov bez nutnosti preprogramovania u dealera
Máte ADEM 6 modul na opravu?
Kontaktujte nás pred odoslaním — poradíme s demontážou, balením aj prepravcom. Odpovieme do 24 hodín.
FAQ
Čo je Caterpillar ADEM 6?
ADEM 6 (Advanced Diesel Engine Management 6) je najnovšia generácia systému riadenia motora od Caterpillar. Modul A6M12 s číslom dielu 566-7784-02 sa montuje do stavebných strojov CAT radu 444.
Aké sú typické príznaky poruchy ADEM 6 A6M12?
Najčastejšie príznaky: riadiaca jednotka nekomunikuje na CAN zbernici, stroj sa nespustí, CAT ET diagnostický nástroj nedokáže identifikovať modul, výpadok signálov senzorov alebo aktuátorov.
Čo spôsobuje poruchu CAT ADEM 6?
Najčastejšou príčinou sú prepäťové udalosti v elektrickej sústave stroja. Ďalšími príčinami môžu byť korózia konektorov, porucha napájacieho obvodu modulu alebo poškodenie firmvéru.
Ako dlho trvá oprava ADEM 6 modulu?
Po doručení modulu v MTE vykonáme diagnostiku a informujeme vás o rozsahu poruchy. Štandardná doba spracovania je 2–5 pracovných dní podľa charakteru poruchy.
Treba po oprave preprogramovanie u dealera?
Závisí od charakteru poruchy. Vo väčšine prípadov je opravený modul pripravený na priamu montáž. O prípadnej nutnosti preprogramovania vás informujeme pred začatím opravy.
