Volič prevodových stupňov (GSM) Jaguar XF (X250) – oprava

Popis jednotky

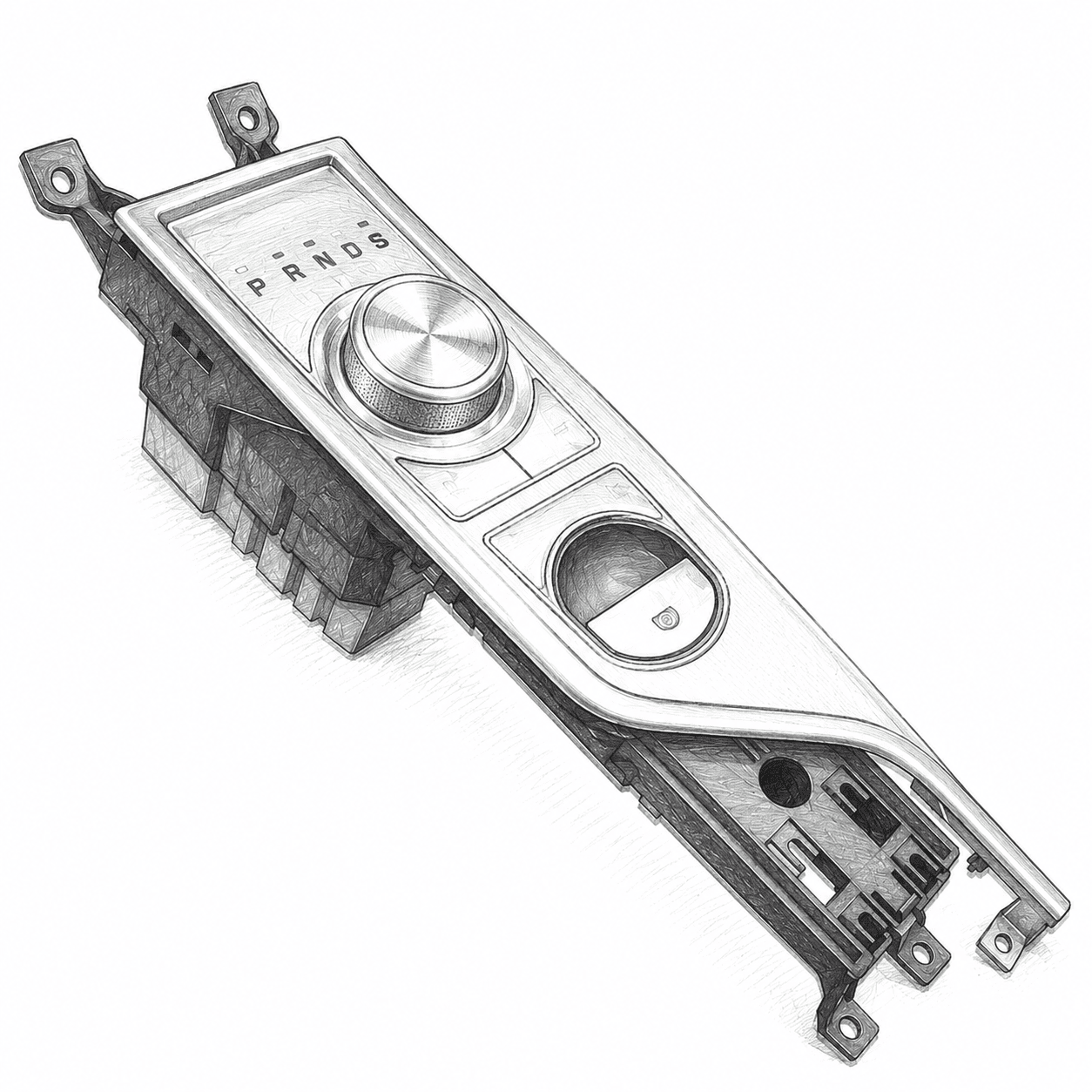

Volič prevodových stupňov (Gear Selector Module, GSM) je elektronický rotačný ovládač automatickej prevodovky typu shift-by-wire — namiesto mechanického prepojenia s prevodovkou komunikuje elektronicky. Po naštartovaní sa volič vysunie z konzoly a otáčaním sa volí prevodový stupeň (P/R/N/D/S).

Táto jednotka sa montovala do:

• Jaguar XF — prvá generácia (X250), 2007–2015

Dôležité — nezamieňať s novšou generáciou: Jaguar XF druhej generácie (X260, od roku 2016), XE (X760) a F-Pace používajú odlišnú, novšiu konštrukciu voliča s inou elektronikou — pre tieto modely máme samostatný produkt. Táto jednotka (X250) je staršia konštrukcia a čísla dielu nie sú medzi generáciami zameniteľné. Pred objednaním overte presné číslo zo štítku jednotky.

Typické poruchy tejto jednotky

• Volič zostáva stiahnutý (nevysunie sa) — po naštartovaní volič nevystúpi z konzoly, vozidlo zostáva v parkovacej polohe.
• Volič sa vysunie, ale nedá sa otočiť — mechanizmus je zablokovaný, výber prevodového stupňa nie je možný.
• Volič zostáva zaseknutý v jednej polohe — nie je možné prepnúť medzi P/R/N/D/S.
• Obmedzený rozsah pohybu voliča — porucha sa prejaví ako pri vertikálnom (vysúvanie), tak pri horizontálnom (otáčanie) pohybe.

Príčina poruchy: Vnútorná porucha elektroniky jednotky spôsobená konštrukčnou vadou a kvalitou pôvodných komponentov, nie nesprávnym používaním. Náhradné diely od výrobcu obsahujú rovnaké komponenty, ktoré spôsobili pôvodnú poruchu, preto je riziko opakovaného zlyhania aj po výmene za nový diel.

Dôležité — pred odoslaním overte batériu: Slabá alebo vybíjajúca sa batéria môže spôsobiť podobné príznaky ako porucha voliča. Pred odoslaním jednotky odporúčame overiť stav a napätie batérie vozidla.

Typické chybové kódy na diagnostike:

• P176C-11 – Chyba riadenia polohy/pohybu voliča prevodovky – skrat na kostru (GND) v riadiacom obvode
• P176B-71 – Chyba riadenia polohy/pohybu voliča prevodovky – akčný člen zaseknutý (mechanicky alebo elektronicky zablokovaný)
• P1707-72 – Signalizácia polohy P (Park) – akčný člen/spínač zaseknutý v otvorenej polohe
• P1707-77 – Hlásená poloha P nesúhlasí s požadovanou polohou (modul zadal pokyn na prechod do/z P, ale snímače nepotvrdili dosiahnutie polohy)

Cena opravy

Cena závisí od rozsahu poruchy a stanoví sa po prijatí a preskúmaní jednotky. Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis príznakov. Odpovieme s orientačnou cenou do 24 hodín.

Čo opravujeme

Vykonávame hardvérovú opravu voliča — diagnostiku a výmenu poškodených komponentov spôsobujúcich zaseknutie mechanizmu, s použitím kvalitnejších komponentov než pôvodné, aby sa znížilo riziko opakovanej poruchy. Po oprave jednotku testujeme pred odoslaním späť.

Postup zaslania

Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis príznakov poruchy. Po dohode zašlite jednotku kuriérom na adresu MTE, alebo využite náš bezplatný zvoz — kuriéra k vám pošleme na náklady MTE. Štandardná doba opravy: 3–5 pracovných dní od prevzatia.

Výstup opravy

Opravená jednotka sa odosiela späť funkčná a pripravená na montáž. Kódovanie zostáva zachované — po montáži nie je potrebné dodatočné programovanie.

Kompatibilné čísla dielu

Jaguar XF (X250) OEM čísla:

04503000 · 04503010 · 04503020 · 04503030 · 10007099 · 10020852 · 10093717 · 10112602 · 10121118 · 10125905 · 8W8214C561AB · 8X2314C559AE · 8X2314C561BC · 8X237E453AF · 8X237E453BF · 8X237E453CF · 8X237E453EB · 8X237E453EC · 8X237E453FC · 8X237E453GB · 8X237E453GC · 8X237E453HC · 9X2314C559AB · 9X2314C559BA · 9X237E453BB · 9X237E453BC · 9X237E453BD · 9X237E453DB · C2Z18713 · C2Z18744 · C2Z31490 · C2Z31492 · CX2314C559AE · CX237E453BE · DX237E453AB · DX237E453BB · DX237E453BD · DX237E453BE · DX237E453FA · DX237E453GA

Poznámka: Zoznam nie je úplný — ak vaše číslo nie je uvedené, kontaktujte nás s presným číslom zo štítku jednotky.
