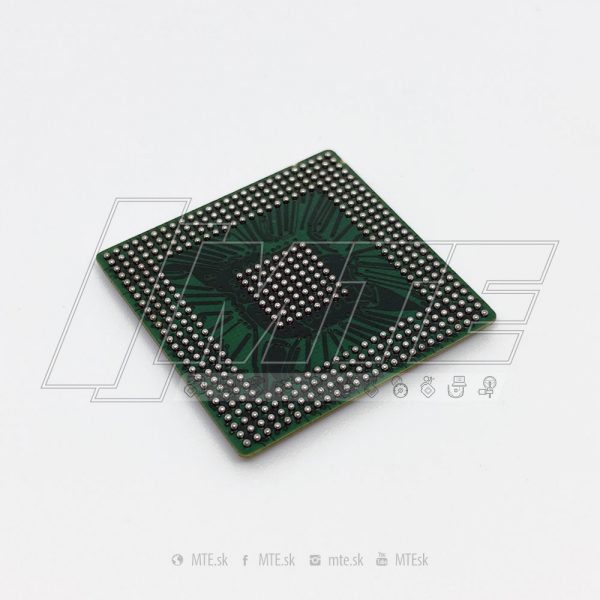

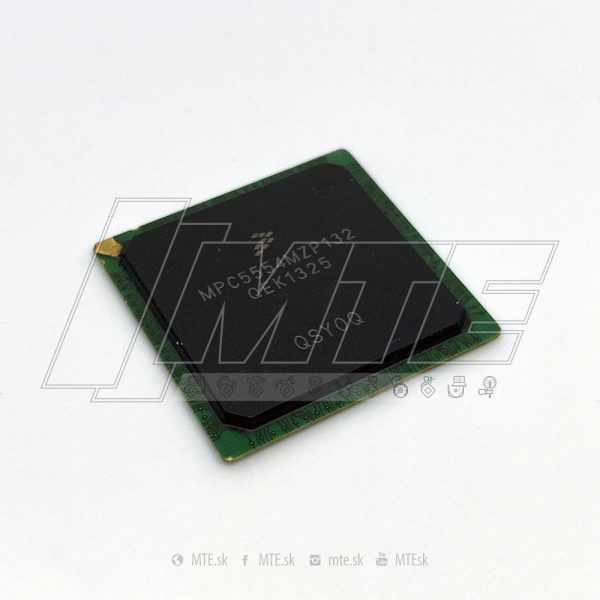

MPC5554MZP132 procesor používaný v Scania COO7

MPC5554MZP132 je vysokorýchlostný 32-bitový procesor, umožňuje komplexné riadenie systémov riadenia v reálnom čase. Ponúka systémový výkon až päťkrát vyšší ako jeho predchodcovia MPC500 spolu so spoľahlivosťou a osvedčenou technológiou Power Architecture®.

Charakteristika obvodu:

Jadro e200z6

• Vysoko výkonné 132 MHz 32-bitové jadro postavené na technológii Power Architecture
• Jednotka správy pamäte (MMU) s 32-vstupovou plne asociatívnou vyrovnávacou pamäťou (TLB)
• SPE (rozšírenie spracovania signálu): DSP, SIMD a funkcie s pohyblivou rádovou čiarkou

Pamäť

• 2 MB vstavanej pamäte Flash s kódovaním korekcie chýb (ECC) a možnosťou čítania a zápisu (RWW)
• 64 kB statická RAM na čipu s ECC
• 32 kB medzipamäte (s blokovaním liniek), ktorú je možné nakonfigurovať ako ďalšiu pamäť RAM

Systém

• Dve vylepšené jednotky časového procesora (eTPU) so 64 I/O kanálmi a 19 kB SRAM
• 64-kanálový radič rozšíreného priameho prístupu do pamäte (eDMA)
• Radič prerušenia (INTC) schopný spracovať 286 zdrojov prerušenia s voliteľnou prioritou
• Frekvenčne modulovaná fázovo blokovaná slučka (FMPLL) na pomoc pri riadení elektromagnetickej interferencie (EMI)
• Rozhranie externej zbernice kompatibilné s MPC500
• Viacjadrové schopnosti zariadenia Nexus IEEE®-ISTO 5001 triedy 3+
• 5/3.3V I/O, 5V ADC, zbernica 3.3V/1.8V, jadro 1.5V
• Teplotný rozsah: -40°C až 125°C
• Voliteľný teplotný rozsah: -55°C až 125°C

I/O:

• 40-kanálový duálny vylepšený radový analógovo-digitálny prevodník – až 12-bitové rozlíšenie a konverzie až 1,25 ms, šesť frontov so spúšťaním a podporou DMA
• Štyri sériové periférne zariadenia
• Moduly rozhrania (DSPI) – 16 bitové
• Tri moduly CAN (Controller Area Network Network) s 64 vyrovnávacími pamäťami
• Dva rozšírené moduly rozhrania sériovej komunikácie
