Mercedes-Benz ACM / ACM2.1 Continental – oprava riadiacej jednotky AdBlue

Popis jednotky

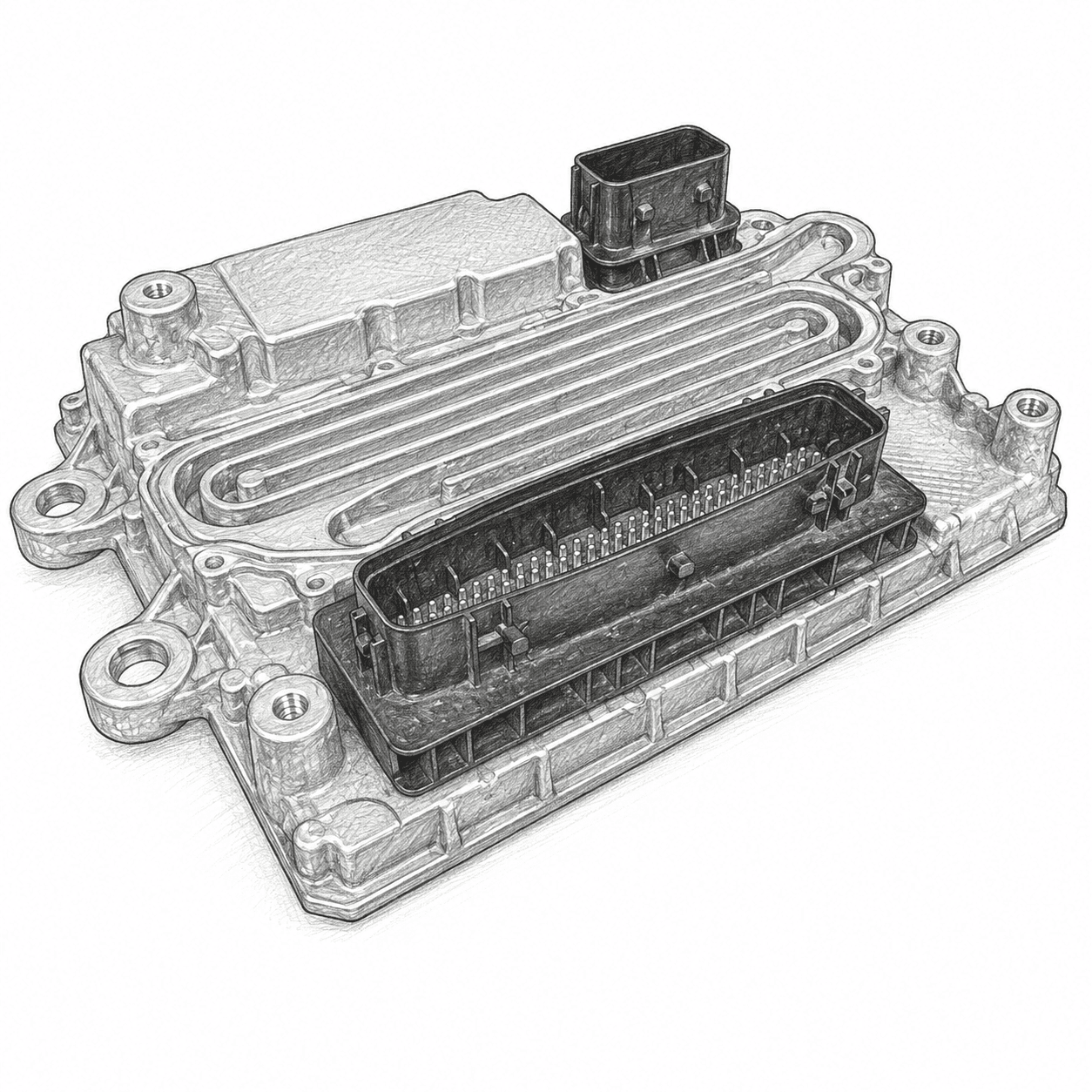

ACM (Aftertreatment Control Module) je riadiaca jednotka systému úpravy výfukových plynov výrobcu Continental, montovaná do nákladných vozidiel a autobusov Mercedes-Benz Euro 5 a Euro 6. ACM riadi dávkovanie roztoku AdBlue (močoviny) do výfukového systému, monitoruje NOx senzory pred katalyzátorom a za ním, sleduje teploty DPF filtra a oxidačného katalyzátora a riadi regeneráciu DPF.

ACM spolupracuje s MCM (motorová riadiaca jednotka) a CPC3 cez CAN zbernicu — porucha ACM sa preto môže prejaviť aj chybami iných modulov.

Generácie ACM:

• ACM (ACM1) — Euro 5, Actros MP4 (2011–2014), Arocs, Antos, Atego
• ACM2 / ACM2.1 — Euro 6, Actros MP4 (2014–), Arocs, Antos a autobusy EvoBus (Citaro, Setra)

Typické poruchy tejto jednotky

• Úplné zlyhanie ACM — jednotka nekomunikuje, systém AdBlue je nefunkčný. Vozidlo môže byť obmedzené v rýchlosti alebo výkone.
• Porucha NOx senzorov — NOx senzory sporadicky hlásia interné chyby. Príčinou je najčastejšie porucha napájacieho obvodu ACM.
• Nízke napájacie napätie — ACM hlási napájacie napätie cca 5V pod skutočnou hodnotou. Typická interná porucha napäťového regulátora ACM.
• Strata CAN komunikácie s AdBlue dávkovačom — ACM nestratí fyzické napájanie, ale stráca CAN linku k dávkovacej jednotke AdBlue.
• Porucha teplotných senzorov DPF / katalyzátora — chyby senzorov B63 a B78 (teplota pred a za DPF filtrom).
• Porucha tlakových senzorov výfukových plynov — signál senzorov B37 (tlak pred DOC) alebo B38 (tlak za DPF) je nevierohodný.
• Skrat napájania AdBlue dávkovacieho ventilu — napájanie ventilu dávkovacej jednotky AdBlue má skrat na kostru (GND).
• Korózia a vlhkosť — ACM je umiestnená na ráme vozidla a náchylná na vlhkosť a koróziu konektorov.

Typické chyby na diagnostike (Mercedes XENTRY):

• 760202 – Napájanie riadiacej jednotky ACM (A60) je chybné
• B30C15 – Signál tlakového senzora B37 (výfuk pred DOC) alebo B38 (za DPF) je nevierohodný
• B60D04 – Napájanie ventilu AdBlue dávkovacej jednotky (17Y06) má skrat na kostru (GND)
• NOx senzory – Sporadické interné chyby NOx senzorov (zvyčajne spôsobené nízkym napájacím napätím ACM)
• CAN chyby AdBlue dávkovača – Strata CAN komunikácie medzi ACM a AdBlue dávkovacou jednotkou
• B63 / B78 – Chyby teplotných senzorov DPF filtra a oxidačného katalyzátora

Cena opravy

Cena závisí od rozsahu poruchy a stanoví sa po prijatí a preskúmaní jednotky. Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis chýb z diagnostiky. Odpovieme s orientačnou cenou do 24 hodín.

Čo opravujeme

Vykonávame hardvérovú opravu riadiacej elektroniky ACM — diagnostiku a výmenu poškodených komponentov (napäťové regulátory, kondenzátory, obvody NOx senzorov, CAN komunikačné obvody). Po oprave jednotku testujeme pred odoslaním späť.

Postup zaslania

Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis chýb z diagnostiky. Po dohode zašlite jednotku kuriérom na adresu MTE, alebo využite náš bezplatný zvoz — kuriéra k vám pošleme na náklady MTE. Štandardná doba opravy: 3–5 pracovných dní od prevzatia.

Výstup opravy

Opravená jednotka sa odosiela späť funkčná a pripravená na montáž. Po montáži odporúčame vymazať chybové kódy a skontrolovať správnu funkciu AdBlue systému cez XENTRY diagnostiku.

Kompatibilné čísla dielu

Mercedes-Benz OEM čísla ACM / ACM2.1 Continental:

A0004462454 · A0004462754 · A0004463154 · A0004463254 · A0004463454 · A0004463954 · A0004464054 · A0004464154 · A0004464254 · A0004464354 · A0004464654 · A0004464854 · A0004464954 · A0004465854 · A0004466454 · A0004466654 · A0004466754 · A0004469254 · A0004469654 · A0014460054 · A4704460054

Continental čísla ACM / ACM2.1:

A2C74177600 · A2C74177801 · A2C74194600 · A2C74229800 · A2C75078700 · A2C75078701 · A2C75381200 · A2C75625300 · A2C75889201 · A2C76084600 · A2C76553200 · A2C77078300

Poznámka: Zoznam nie je úplný — ak vaše číslo nie je uvedené, kontaktujte nás s presným číslom zo štítku jednotky.
