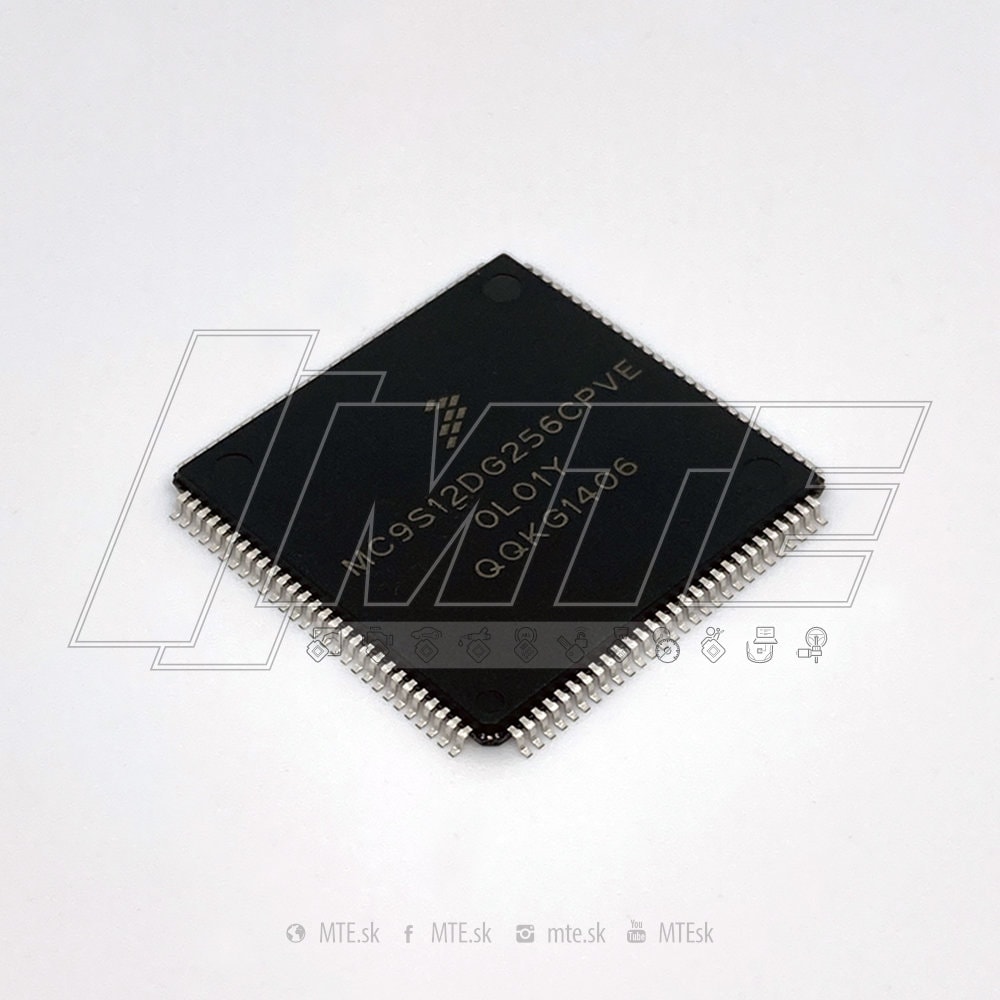

MC9S12DG256CPVE je 16-bitový mikrokontrolér založený na vylepšenom procesore HCS12 s architektúrou CISC, ktorý pracuje na maximálnej frekvencii 25 MHz. Obsahuje periféria, ako napríklad jeden zbernicový modul IIC, tri softvérovo kompatibilné moduly CAN 2.0 A/B (MSCAN), dva sériové komunikačné rozhranie (SCI) a tri moduly sériového rozhrania (SPI). Zbernica IC (I2C) minimalizuje potrebu veľkého počtu spojení medzi zariadeniami a eliminuje potrebu dekodéra adries, a taktiež poskytuje jednoduchý a efektívny spôsob výmeny údajov medzi zariadeniami.
Charakteristika obvodu:
- Produktový rad: Mikroprocesory série HC12 S12D
- Architektúra: HCS12
- Počet bitov: 16 bitov
- Rýchlosť procesora: 25 MHz
- Veľkosť programovej pamäte: 256 kB
- Veľkosť pamäte RAM: 12 kB
- Počet pinov: 112

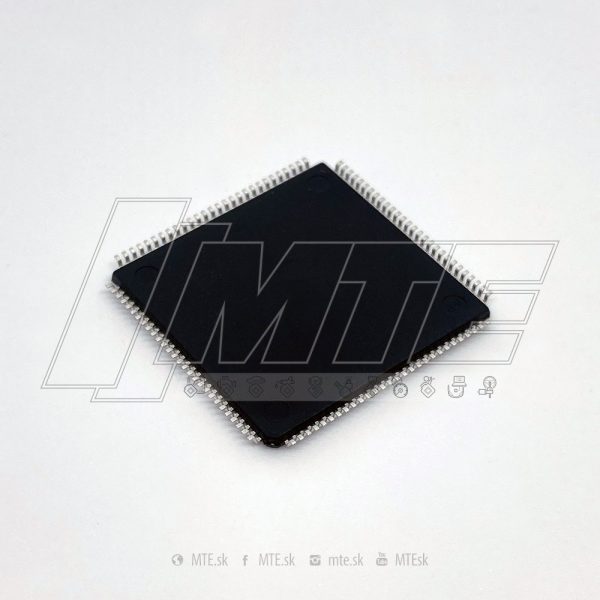

- Typ puzdra: LQFP
- Počet vstupov/výstupov: 91
- Typ zabudovaného rozhrania: I2C, SCI, SPI
- Minimálne napájacie napätie: 2,35 V
- Maximálne napájacie napätie: 2,75 V
Veľkosť pamätí:
