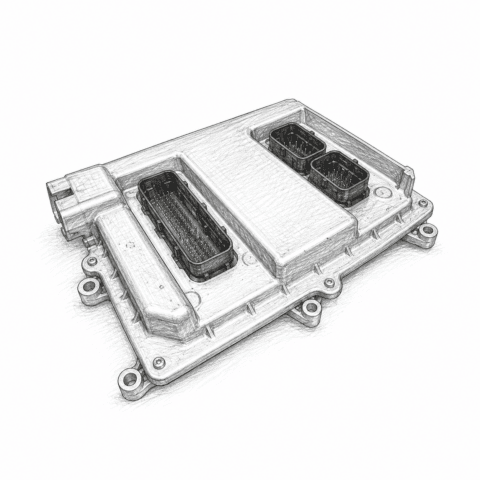

Bosch EDC7UC31 – oprava riadiacej jednotky motora (ECU)

Popis jednotky

Bosch EDC7UC31 je riadiaca jednotka motora (ECU) pre dieselové motory s Common Rail vstrekovaním, vyvinutá pre ťažké aplikácie — nákladné vozidlá, autobusy aj stavebné a poľnohospodárske stroje. Jednotka riadi časovanie a množstvo vstrekovaného paliva, EGR, SCR a reguláciu DPF filtra.

EDC7UC31 sa montuje do (výber):

• Iveco — nákladné vozidlá s motormi Cummins
• Cummins — dieselové motory pre viaceré aplikácie
• Sisu Diesel — priemyselné a poľnohospodárske dieselové motory
• Astra — špeciálne a stavebné nákladné vozidlá
• Case, Case IH, New Holland — poľnohospodárska technika
• Heuliez — autobusy
• Kobelco — stavebné stroje (bagre)
• Komatsu — stavebné stroje

Poznámka: EDC7UC31 nie je zameniteľná s inými variantami EDC7 (napr. EDC7C1, EDC7C2) — ide o samostatný hardvérový variant. Pred objednaním overte presné číslo zo štítku jednotky.

Typické poruchy tejto jednotky

• Úplný výpadok — jednotka prestane úplne fungovať.
• Sporadický alebo teplotne závislý výpadok — porucha sa prejavuje nepravidelne alebo v závislosti od teploty motora či okolia.
• Vozidlo beží len na časti valcov — napríklad len na 3 valcoch namiesto plného počtu.
• Motor beží nepravidelne (nerovnomerný chod) — nestabilné otáčky alebo trhavý chod motora.
• Chýbajúca CAN komunikácia motora — jednotka neodosiela dáta na motorovú CAN zbernicu.
• Žiadna komunikácia s ECU / diagnostika nemožná — nie je možné pripojiť sa k jednotke cez diagnostický nástroj ani čítať chybové kódy.
• Porucha riadenia VTG aktuátora — nesprávne riadenie geometrie turbodúchadla.
• Motor neštartuje, alebo štartuje len príležitostne — porucha je citlivá na teplotu.
• Niektoré komponenty nie je možné regulovať — trvalo, alebo len v závislosti od teploty.
• Skorodovaný alebo poškodený konektor — vlhkosť spôsobila koróziu kontaktov.
• Prepálené poistky — porucha jednotky spôsobuje opakované prepaľovanie poistiek.
• Prerušované poruchy — problém sa objavuje a mizne bez zjavnej príčiny.
• Prenikanie vody alebo oleja — vlhkosť alebo olej preniká do konektora alebo vnútra jednotky.
• Poruchy snímačov — jednotka hlási chyby snímačov napriek ich fyzickej funkčnosti.
• Poruchy vstrekovačov — chybný výstupný obvod jedného alebo viacerých vstrekovačov.

Typické chyby na diagnostike (výber, zoznam nie je úplný):

• 3277 – Chýbajúca motorová CAN komunikácia
• 0651–0656 – Porucha ovládania solenoidového ventilu (valec 1–6)
• 0190 – Chyba snímača otáčok motora
• 3752 – Chyba snímača polohy vačkového hriadeľa
• 3751 – Porucha výkonového stupňa relé štartéra
• 3749 – Porucha výkonového stupňa klapky motorovej brzdy / škrtiacej klapky
• 3779 – Únik tlaku railu kvôli vyrovnávaniu množstva paliva
• 3678 / 3679 – Chyba napätia budiča vstrekovačov, blok 1 / blok 2
• 3811 – Neplauzibilná teplota výfukových plynov pred systémom dodatočného spracovania
• 3781 – Otvorený obmedzovací ventil tlaku
• 3100 – Chyba snímača tlaku paliva
• 1080 – Chyba napájacieho napätia tlakových snímačov
• 3004 – Regulačná odchýlka EGR
• 3081 – Vypnutie regulátora plniaceho tlaku
• 3082 / 3087 – Chyba plauzibility / poruchy snímača tlaku oleja
• 3088 – Chyba snímača plniaceho tlaku
• 3089 – Chyba snímača teploty plniaceho vzduchu
• 3091 – Chyba snímača teploty chladiacej kvapaliny
• 3099 – Chyba snímača tlaku railu
• 3676 – Mechanizmus nadmernej aktivácie chýb (po funkčnej skúške)
• 3746 – Porucha výkonového stupňa EGR
• 3748 – Porucha výkonového stupňa dávkovacej jednotky vysokotlakovej pumpy CP3
• 3754 – Watchdog – zlyhanie štartu systému EDC
• 3789 – Chyba diferenčného / relatívneho tlakového snímača výfukových plynov

Dôležité: Pred odoslaním odporúčame skontrolovať stav konektora — viditeľná korózia alebo stopy vlhkosti môžu byť pôvodcom poruchy a po oprave jednotky by sa mohli zopakovať, ak sa neodstráni príčina.

Cena opravy

Cena závisí od rozsahu poruchy a stanoví sa po prijatí a preskúmaní jednotky. Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis príznakov. Odpovieme s orientačnou cenou do 24 hodín.

Čo opravujeme

Vykonávame hardvérovú opravu riadiacej elektroniky EDC7UC31 — diagnostiku a výmenu poškodených komponentov, opravu korózie konektora a poškodených spojov. Po oprave jednotku testujeme pred odoslaním späť.

Postup zaslania

Kontaktujte nás pred odoslaním — pošlite číslo dielu a popis príznakov poruchy. Po dohode zašlite jednotku kuriérom na adresu MTE, alebo využite náš bezplatný zvoz — kuriéra k vám pošleme na náklady MTE. Štandardná doba opravy: 3–5 pracovných dní od prevzatia.

Výstup opravy

Opravená jednotka sa odosiela späť funkčná a pripravená na montáž. Pôvodné dáta zostávajú nezmenené, pokiaľ nepožadujete úpravu. Po montáži môže byť potrebné vymazať chybové kódy cez diagnostiku.

Kompatibilné čísla dielu

Bosch čísla:

0281020048 · 0281020059 · 0281020099

Iveco číslo dielu:

504122542 (Bosch 0281020048) · 504088027

Sisu Diesel / Kobelco / Komatsu číslo dielu:

32G87-31030 · 32G8731030 (Bosch 0281020099)

Ďalšie výrobné číslo:

837084618

Poznámka: Zoznam nie je úplný — ak vaše číslo nie je uvedené, kontaktujte nás s presným číslom zo štítku jednotky.
