ABS / ESP riadiaca jednotka Bosch 8.0 · 4F0910517 – oprava

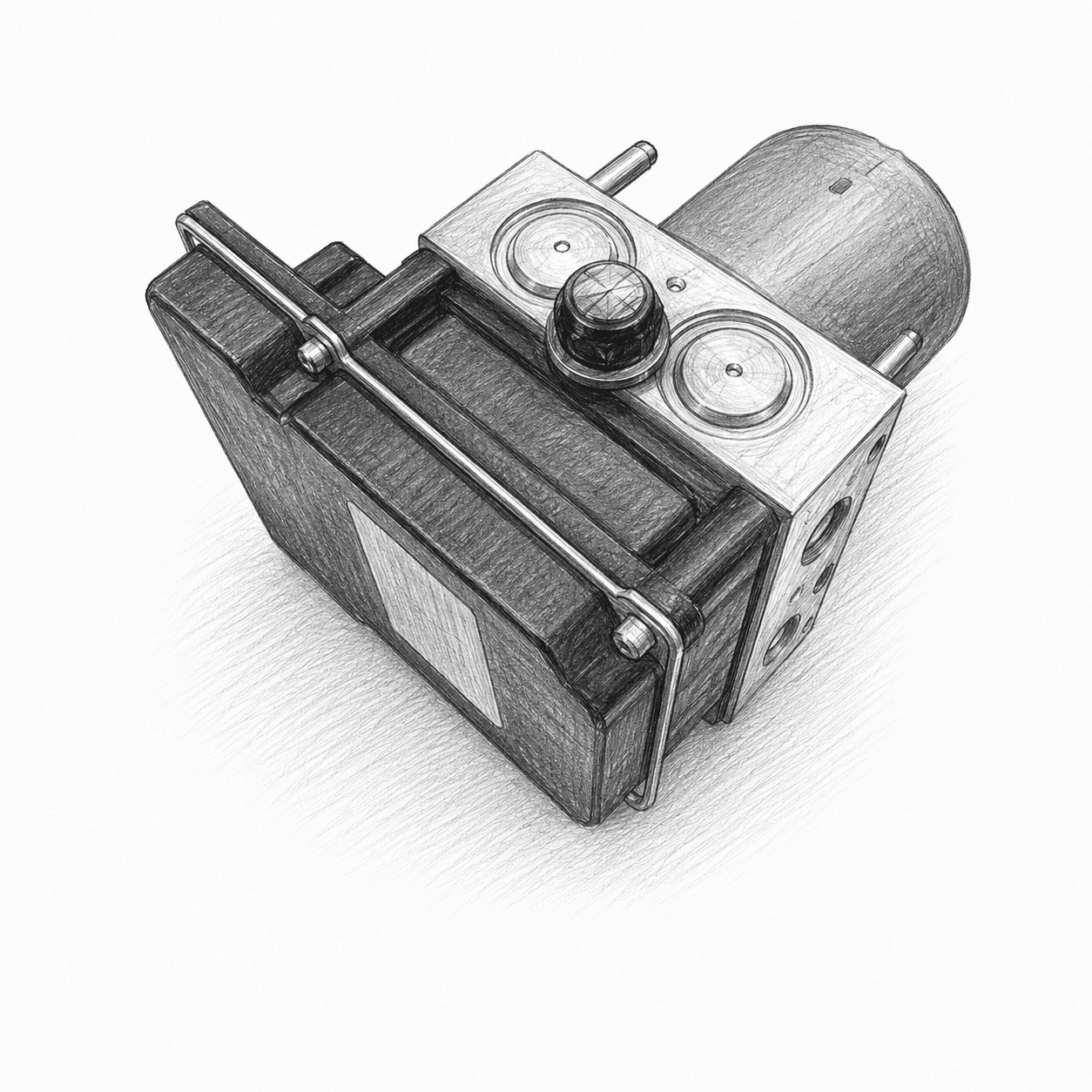

Popis jednotky

Bosch ESP 8.0 je riadiaca jednotka ABS/ESP — nástupca staršej generácie Bosch 5.7. Číslo dielu 4F0910517 je riadiaca elektronika (ECU), ktorá sa páruje s hydraulickým blokom (HCU) s číslom 4F0614517. Jednotku používa viacero značiek koncernu VAG aj iných výrobcov (Audi, BMW, Ford, Mercedes-Benz, Volkswagen) — toto konkrétne číslo dielu je špecifické pre Audi.

Audi 4F0910517 sa montovala do:

• Audi A6 C6 (2004–2011) — sedan aj Avant
• Audi A6 4.2 quattro (2005)
• Audi S6 5.2 FSI (2006–2009)
• Audi RS6 5.0 TFSI Avant quattro (2008)
• Audi Q5 2.0 TDI quattro (2009–2017), Q5 2.0 TFSI quattro (2009–2010), Q5 3.0 TDI quattro (2009–2014)
• Audi SQ5 3.0 TDI quattro (2014–2016)
• Audi R8 4.2 FSI quattro (2008–)

Dôležité — zaslanie hydraulického bloku: Pri poruche snímača tlaku bŕzd alebo motora hydraulického čerpadla je nutné zaslať celú jednotku vrátane hydraulického bloku (HCU) — nie len samotnú riadiacu elektroniku.

Typické poruchy tejto jednotky

• Kontrolky ABS a ESP sa rozsvietia natrvalo — najčastejší príznak poruchy riadiacej elektroniky.
• Strata komunikácie — nie je možné diagnostikovať ABS/ESP modul.
• Nefunkčný rýchlomer — signál rýchlosti z ABS jednotky je chybný.
• Porucha snímača tlaku bŕzd — snímač integrovaný v hydraulickom bloku prestane správne merať tlak v brzdovom systéme.
• Porucha solenoidových ventilov — vnútorné spojenia (hybrid connections) v HCU sa poškodzujú vplyvom korózie alebo tepelného namáhania.
• Porucha motora hydraulického čerpadla — počuteľný hluk pri aktivácii ABS alebo úplný výpadok.

Dôležité — pred odoslaním overte externé príčiny: Jednotka nemusí byť vždy chybná — časté sú problémy so snímačmi otáčok kolies, magnetickými krúžkami alebo konektorom ABS. Pri poruchách napájania a uzemnenia skontrolujte najprv poistky — pri VAG vozidlách je bežné prasknutie poistky.

Typické chyby na diagnostike:

• 01130 (046A) – ABS: Nevierohodný signál (Implausible Signal)
• 01435 (059B) – Snímač brzdného tlaku G201: Nevierohodný signál
• 00257 – Vstupný ventil ABS (N101)
• 00259 – Vstupný ventil ABS (N99)
• 00265 – Výstupný ventil ABS (N102)
• 00267 – Výstupný ventil ABS (N100)
• 00273 – Vstupný ventil ABS (N133)
• 00274 – Vstupný ventil ABS (N134)
• 01200 – Napájacie napätie ventilov ABS
• 01418 (058A) – Prepínací ventil 1 pre reguláciu jazdnej dynamiky (N225)
• 01419 (058B) – Prepínací ventil 2 pre reguláciu jazdnej dynamiky (N226)
• 01420 – Vysokotlakový prepínací ventil 1 pre reguláciu jazdnej dynamiky (N227)
• 01421 – Vysokotlakový prepínací ventil 2 pre reguláciu jazdnej dynamiky (N228)
• Strata komunikácie – Nie je možné diagnostikovať ABS/ESP modul
• Chyba rýchlomera – Chýbajúci alebo nesprávny signál rýchlosti vozidla

Príznaky bez uloženého chybového kódu:

• Brzdová kvapalina sa nedostáva k jednému alebo viacerým brzdovým strmeňom, alebo sa tlak neuvoľňuje aspoň v jednom brzdovom okruhu — v riadiacej jednotke ABS/ESP nie je uložený žiadny chybový kód
• Motor čerpadla beží trvalo
• Riadiaca jednotka ESP neodosiela žiadne dáta na CAN zbernicu — v ostatných riadiacich jednotkách sú uložené chyby týkajúce sa „chybnej CAN komunikácie” od ESP

Cena opravy

Cena závisí od typu a rozsahu poruchy a stanoví sa po prijatí a preskúmaní jednotky. Odpovieme s orientačnou cenou do 24 hodín.

Čo opravujeme

Vykonávame hardvérovú opravu riadiacej elektroniky — diagnostiku, opravu alebo výmenu poškodených komponentov. Po oprave jednotku testujeme pred odoslaním späť.

Postup zaslania

Kontaktujte nás pred odoslaním — pošlite číslo dielu vrátane prípony a chybové kódy z diagnostiky. Po dohode zašlite jednotku kuriérom na adresu MTE, alebo využite náš bezplatný zvoz — kuriéra k vám pošleme na náklady MTE. Štandardná doba opravy: 3–5 pracovných dní od prevzatia.

Výstup opravy

Opravená riadiaca elektronika sa odosiela späť funkčná, pripravená na montáž. Kódovanie zostáva zachované. Po montáži odporúčame vymazať chybové kódy cez OBD diagnostiku.

Kompatibilné čísla dielu

Audi OEM čísla ECU (prípony 4F0910517):

4F0910517 · 4F0910517A · 4F0910517AB · 4F0910517AC · 4F0910517AD · 4F0910517AJ · 4F0910517AK · 4F0910517AL · 4F0910517AM · 4F0910517B · 4F0910517C · 4F0910517D · 4F0910517E · 4F0910517K · 4F0910517L · 4F0910517P

Audi OEM čísla HCU (prípony 4F0614517):

4F0614517 · 4F0614517A · 4F0614517AA · 4F0614517AR · 4F0614517AT · 4F0614517B · 4F0614517BA · 4F0614517BD · 4F0614517BG · 4F0614517BJ · 4F0614517C · 4F0614517F · 4F0614517H · 4F0614517J · 4F0614517K · 4F0614517L · 4F0614517M · 4F0614517N · 4F0614517P · 4F0614517Q · 4F0614517R · 4F0614517T

Bosch čísla (ECU aj HCU/motor):

0265230053 · 0265230087 · 0265230090 · 0265230253 · 0265234111 · 0265234114 · 0265234115 · 0265234116 · 0265234206 · 0265234208 · 0265234209 · 0265234211 · 0265234260 · 0265234261 · 0265234262 · 0265234263 · 0265234265 · 0265234356 · 0265234357 · 0265234382 · 0265234384 · 0265234400 · 0265235100 · 0265235103 · 0265235174 · 0265235371 · 0265251584 · 0265251585 · 0265950359 · 0265950360 · 0265950405 · 0265950406 · 0265950429 · 0265950430 · 0265950487 · 0265950506 · 0265950556 · 0265950557 · 0265950602 · 0265950727 · 0265950839 · 0265950857 · 0265950858 · 0265951760

Poznámka: Zoznam prípon nie je úplný — ak vaša prípona nie je uvedená, kontaktujte nás s presným číslom zo štítku jednotky.
